Futurehome Charge - fasebalancering

  • Opdateret

Hvad er der nødvendigt for phasebalancering?

  • Futurehome Charge
  • Futurehome Smarthub
  • Futurehome energimåler (HAN, P1 eller Tag)
  • TN 3-faset elektrisk elnet*

*Fra nu af understøtter vi ikke fasebalancering på IT/TT-netværk. 1-fasenettet vil drage fordel af dynamisk belastningsbalancering, men der er ingen andre faser til at balancere mellem.

Hvad er fasebalancering?

Fase balancering er en funktion, der distribuerer strømmen gennem de forskellige faser for at drage fordel af den tilgængelige kapacitet.

For lettere at forstå dette princip: Forestil dig sikkerhedskontrollen i en lufthavn, hvor 100 mennesker står i kø, og du har et checkpoint åbent. Hvad fasebalancering ville gøre er at åbne det andet checkpoint for at få flere mennesker igennem.

Hvis de fleste af dine husholdningsapparater får energi gennem “checkpoint” en, ville Charge vil bruge checkpoint to eller tre for at forhindre overbelastning af checkpoint et.

Formålet med dette er, at du kan oplade så hurtigt som muligt uden at udløse din hovedafbryder eller overstige din energigrænse.

Futurehome strømmåler vil sende oplysninger om brugen på hver fase til Smarthub, som derefter kan bruge disse oplysninger til at oplade gennem faserne med den størst mulige kapacitet.

Bemærk, at denne forklaring er overforenklet. For en mere detaljeret forklaring skal du tjekke afsnittet nedenfor i artiklen.

Hvordan aktiveres den?

Fasebalancering er en funktion under dynamisk belastningsbalancering. Når du aktiverer dynamisk belastningsbalancering, vil fasebalancering blive aktiveret, hvis du har en 3-faset opsætning. Du kan finde dynamisk belastningsbalancering under Power Manager Åbn app → energiflise → lyn øverst til højre → Dynamisk belastningsbalancering.

even1.svg   even2.svg   evendb1.svg

Avanceret forklaring

Hvordan fasebalancering virker afhænger af din elnettype, men 3-faset er påkrævet.

  1. Futurehome strømmåleren sender oplysninger om faserne til Smarthub.

  2. Smarthub beregner derefter den tilgængelige belastning på hver fase.

  3. Smarthub kører fasebalanceringsalgoritmen.

  4. Smarthub sender en kommando til Charge med oplysninger om, hvor meget belastning der skal være tilgængelig på hver fase.

Futurehome Charge kræver mindst 6 amp til at oplade med. Dette betyder, afhængigt af din type af net, at Charge enten vil sætte opladning på pause eller ændre den til 1-faset opladning, hvis en fase på et tidspunkt vil have mindre end 6 ampere til rådighed.

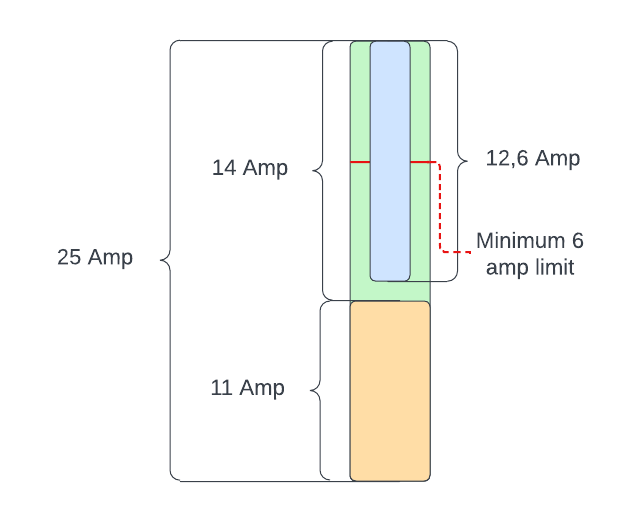

Dynamisk belastnings- og fasebalancering har en konfigurerbar sikkerhedsmargen på 5%, 10% (standard) eller 20%. I nedenstående illustration bruger vi 10%. Når den tilgængelige belastning er 14 ampere, vil Charge bruge 12,6 ampere (14 ampere - 10%).

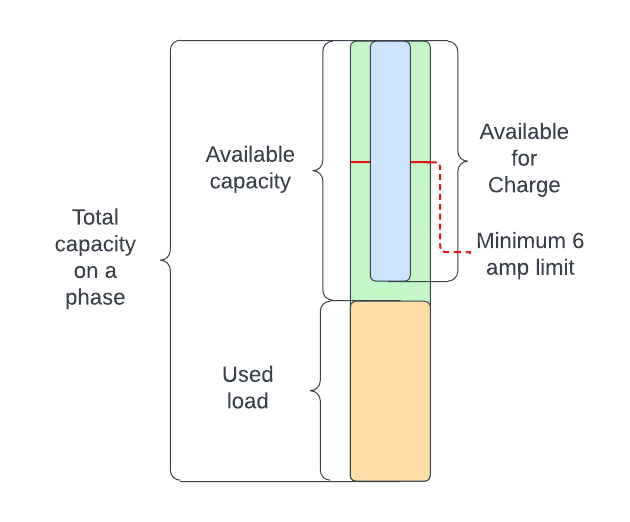

I vores eksempler og forklaringer bruger vi dette som illustration:

Blank diagram (3).png  Blank diagram (1).png



TN 3-fase:

På TN grid er der 3 faser (L1, L2 og L3) og en neutral. Når du bruger 1-fase (almindeligt husholdningsapparat), er du tilsluttet til en L og neutral. Når du bruger 3 faser, er du tilsluttet til L1-N, L2-N og L3-N. Dette er mere almindeligt på større apparater til byggeri og elbilopladere. På TN-net kan du ikke bruge 2 faser på en belastning. Det er enten 3 faser eller 1 fase.

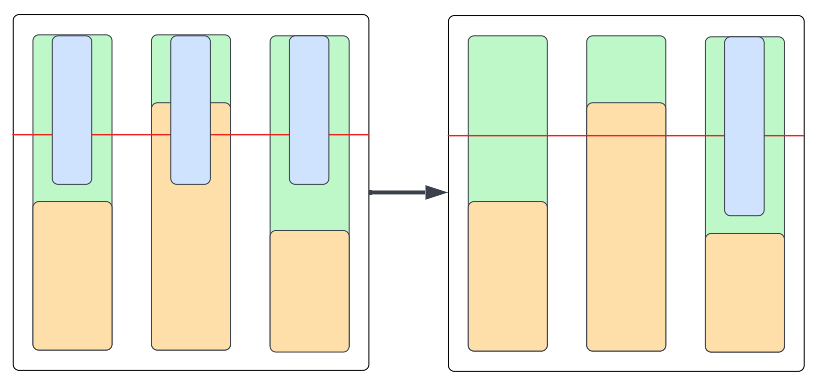

I eksempel 1 ligger L2 over grænseværdien på 6 amp, der blev forklaret senere, og skifter derfor til enkeltfasen med den størst mulige kapacitet.

Untitled (4).png

Eksempel 1, skift fra 3-faset til 1-faset.

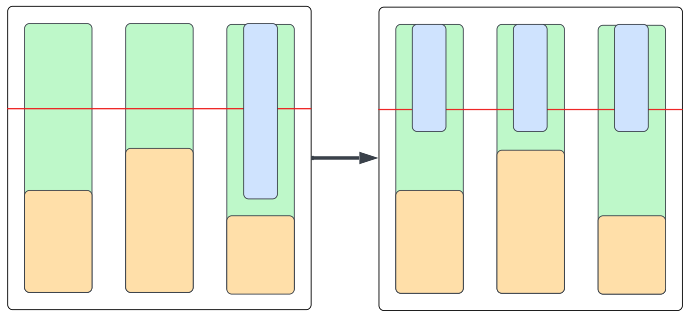

Det samme princip virker den anden vej. I eksempel 2 er belastningen gjort tilgængelig på alle 3 faser, og balanceringen vil optimere tilbage til 3-faset opladning (som i de fleste praktiske tilfælde vil være hurtigere end 1-faset opladning.)

Untitled (5).png

Eksempel 2, skift fra 1-faset til 3-faset.



IT/TT 3-faset:

På IT/TT-net er der 3 faser (L1, L2 og L3) uden neutral. Hvor du i TN bruger en L og N, bruger du i IT og TT 2 L’er (L1-L2, L2-L3 eller L1-L3). BEMÆRK: IT/TT 3-faset er en meget sjælden type net, og Norge er det eneste land, hvor dette er udbredt. Det betyder, at langt de fleste elbilopladere ikke er lavet til 3-faset IT-opladning. På grund af dette har vi begrænset IT/TT til 1-faset.

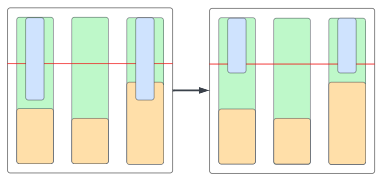

I eksempel 1 kan vi se enkeltfaset opladning gennem L1-L3, hvor L3 er overbelastet. Dette resulterer i en begrænsning af belastningen, der passer mellem den mindste ladestrøm og den tilgængelige kapacitet på den pågældende fase.

Grunden til at opladningen ikke skifter over til L1-L2, er, at ingen af AMS'erne i Norge sender oplysninger om belastningen på fase 2. Derfor ved vi ikke, hvor meget kapacitet der er til rådighed, hvilket øger risikoen for overbelastning.


Untitled (6).png

Eksempel 1, justering af L1-L3-strømmen til den tilgængelige kapacitet.
