Futurehome Charge - Farver på LED-ringen

  • Opdateret

Driftslys

Opstart

Regnbuefarver roterende med uret indikerer, at Charge er ved at starte op.



Standby

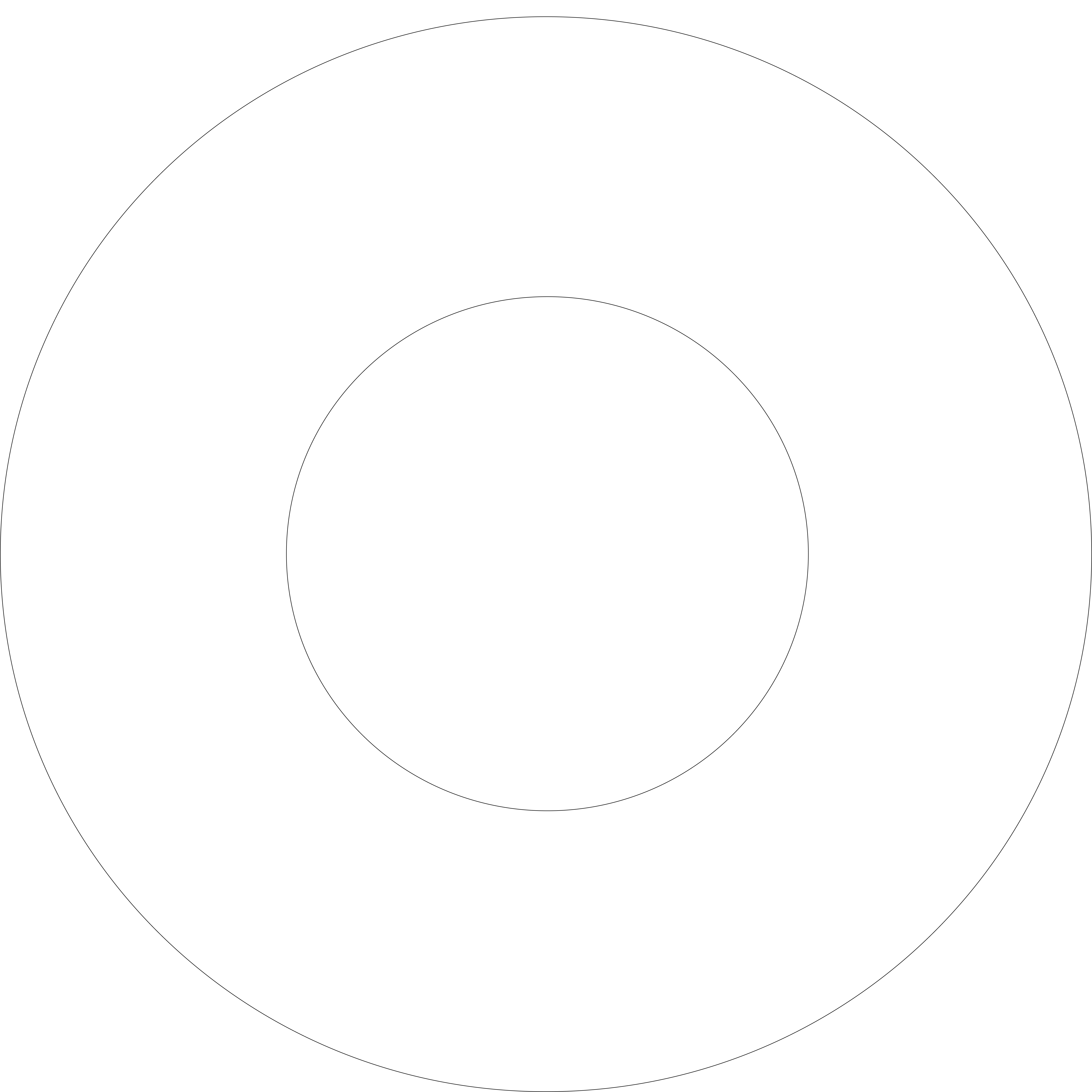

Konstant dæmpet hvid indikerer, at Charge er tændt, men ikke forbundet til en bil.



Klar til at lade op, venter på bilen

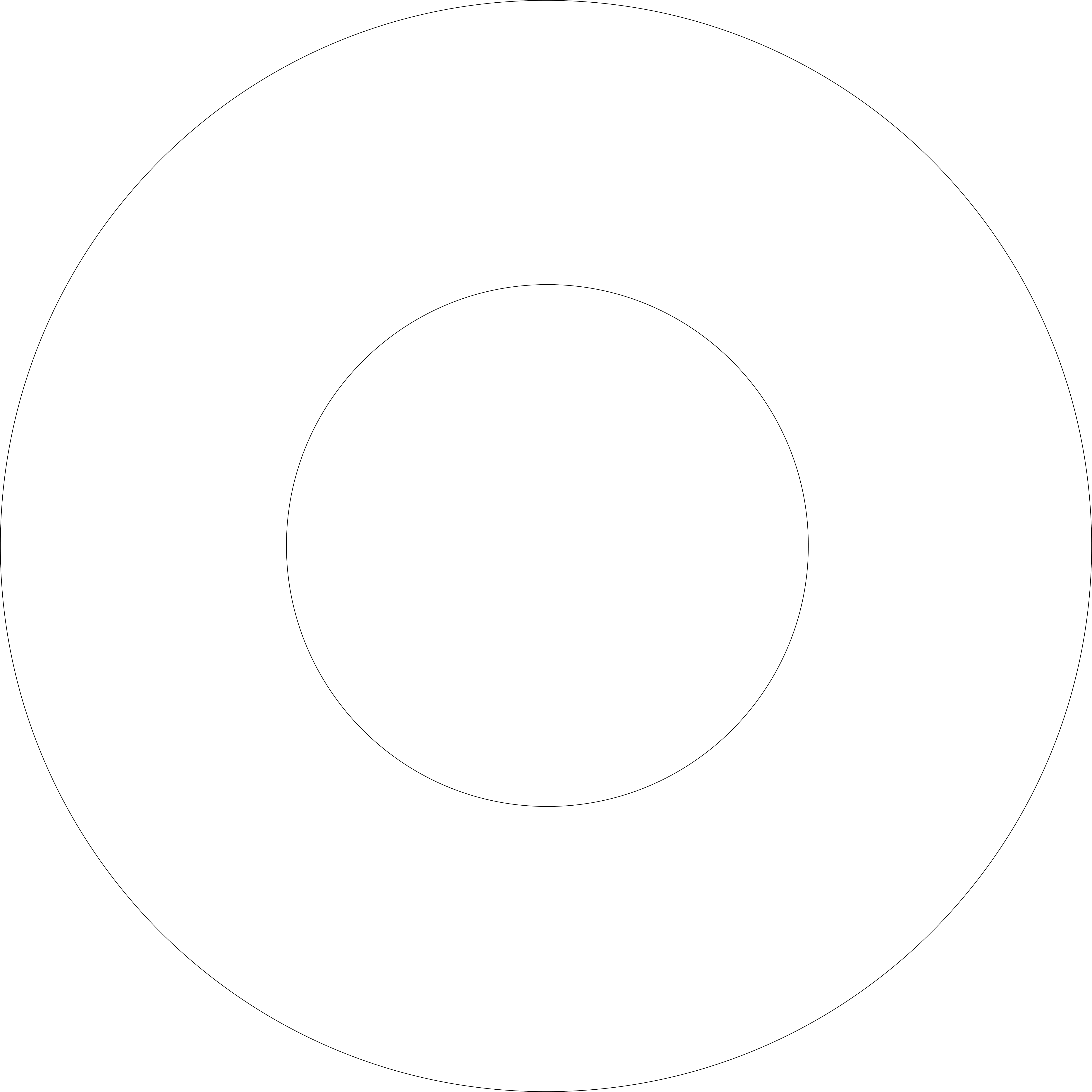

Konstant hvid med fuld lysstyrke indikerer, at Charge er forbundet til bilen og venter på, at bilen begynder at oplade.



Klar til at oplade, venter på det smarte system

Konstant blå med fuld lysstyrke indikerer, at Charge er forbundet til bilen og venter på, at det smarte system starter opladningssessionen.



Oplader

Blåt lys roterende med uret indikerer en aktiv opladningssession.



Opladning fuldført/stoppet af bilen

Konstant grønt lys med fuld lysstyrke indikerer, at opladningssessionen er fuldført eller stoppet af bilen.



Venter på godkendelse

Charge venter på godkendelse fra systemet eller brugeren.

Hvis du sidder fast på denne indikator, skal du tjekke appen.



Handling gennemført

Charge bekræfter med et grønt blink, at en handling var gennemgørt, f.eks.:

  • Autentificering godkendt
  • Konfiguration gemt

Successful operation.png




Installationslys

Installationstilstand (ikke konfigureret)

Orange lys, der drejer med uret betyder, at opladeren venter på konfiguration eller er i konfigurationsprocessen.



Bluetooth tilsluttet under installation

Orange lys, der drejer med uret med konstant blå i bunden angiver installationstilstand med en vellykket Bluetooth-forbindelse.



OTA-opdatering i gang

Opladeren bliver opdateret, og det lilla lys vil indikere fremskridt. Opdelt i kvarte trin på 25 %.

Genstart ikke appen eller Charge, når den er i gang, selv hvis den ser ud til at være gået i stå!

Update in progress.png




Fejllamper

Handling ikke gennemført

Gult lys , der blinker i et sekund, angiver, at en operation mislykkedes. Fx godkendelse mellem Charge og bilen er mislykkedes.

Prøv handlingen igen. Hvis fejlen stadig er der, skal du prøve at genstarte Charge ved at slukke og tænde sikringen.

Unsuccessful operation.png


Wi-Fi-fejl

Den laveste fjerdedel af ringen viser konstant orange og angiver tab af Wi-Fi-forbindelsen. Resten af ringen vil vise den operationelle status.

For at løse Wi-Fi-problemer, skal du følge vejledningen her.

WiFi faulty.png


Zigbee-fejl

Den øverste fjerdedel af ringen viser konstant orange og angiver tab i Zigbee-forbindelsen. Resten af ringen vil vise den operationelle status.

For at løse Zigbee-problemer, følg vejledningen her.

Zigbee faulty.png




Kritiske fejl - brug ikke Charge - ring til installatøren

Kritisk fejl

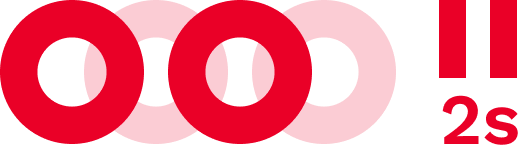

2 x rødt blink med fuld lysstyrke og en anden pause angiver en kritisk fejl.

Group 3470.png


Problem med ledningsføring

Rødt lys, der roterer med uret, 50 % lysstyrke, angiver et kablingsproblem.

Sørg for at kablingen er korrekt i henhold til forsyningskredsløbet og typen af elnet.

Wiring problem.png


Overspænding

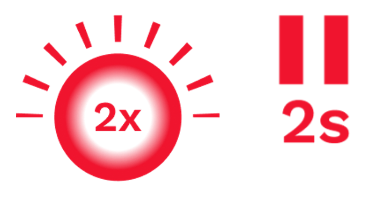

Den øverste halvdel blinker to gange, derefter 2 sekunders pause.



Overspæding

Den øverste halvdel blinker tre gange, derefter 2 sekunders pause, hvilket indikerer overstrøm.

Untitled (2).png


For svag strøm

Den nederste halvdel blinker tre gange, derefter 2 sekunders pause, hvilket indikerer understrøm.

Untitled (2).png


Afbryderfejl

2 x rødt blink med fuld lysstyrke og 2 sekunders pause angiver en fejl på relæet.



Overtemperatur

3 x rødt blink med fuld lysstyrke, efterfulgt af 2 sekunders pause, angiver en intern overtemperatur.

Group 3471.png


PE-fejl

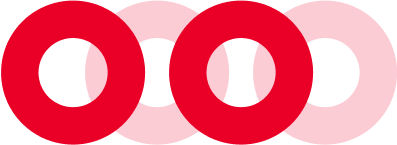

Konstant rødt lys angiver en PE-fejl (jordforbindelse).

Earth fault.png
