Energy Bank - avanserte automasjoner

Innledning

Du kan opprette automasjoner gjennom Thingsplex-flows for å styre enheter basert på rapporter fra Energy Bank.

For å få tilgang til Thingsplex, vennligs følg veiledningen i denne artikkelen.

Hvis du oppretter en flow som fungerer bra for deg, og ønsker å dele den med resten av Futurehome-samfunnet, kan du gjerne gjøre det på forum.futurehome.io.

Eksempel på automasjon

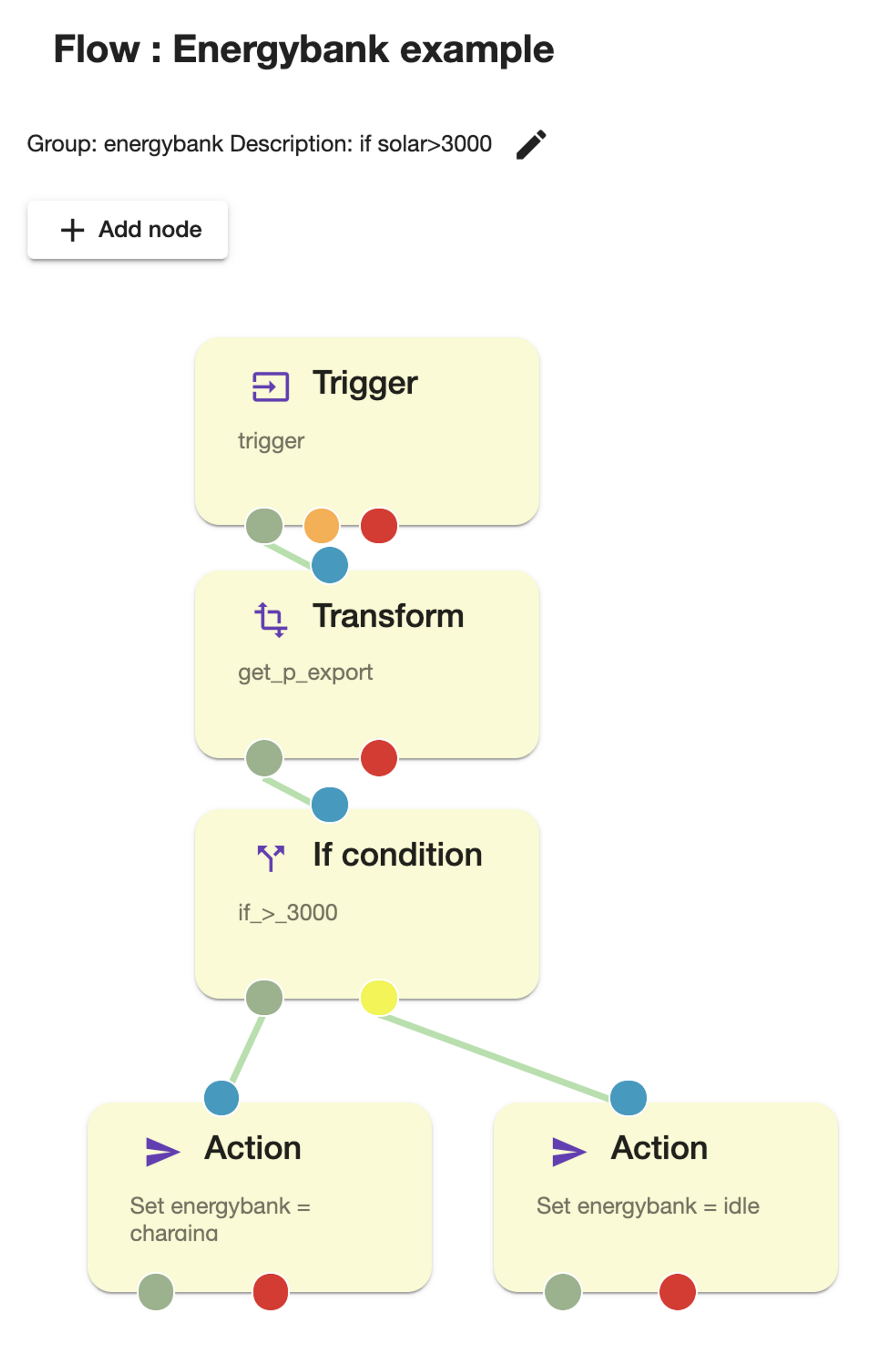

Som et eksempel har vi opprettet en automasjon for å endre modus til "lading" hvis solcellepanelene produserer mer enn 3000W.

Kildekoden er tilgjengelig nederst i dette dokumentet. Følg disse trinnene for å få denne flowen til å fungere for deg:

1. Kopier kildekoden nederst i dette dokumentet.
2. Klikk på "importer" i flows og lim inn kildekoden.
3. Klikk på noden for "if condition". Under "value" kan du endre verdien som skal brukes i flown. I kildekoden nedenfor er den satt til 3000 W.
4. Du kan også endre noden for "trigger" for å utløse automatiseringen ved en annen hendelse, eller noden for "action" for å endre resultatet av flown.
5. Lagre.

Kildekode

•  {
  "Id": "jDtHzGOzAcwrXsx",
  "ClassId": "jDtHzGOzAcwrXsx",
  "Author": "",
  "Version": 0,
  "CreatedAt": "2020-11-19T12:16:41.016268639+01:00",
  "UpdatedAt": "2021-01-20T11:20:29.590106341+01:00",
  "Name": "Energybank example",
  "Group": "energybank",
  "Description": "if solar>3000",
  "Nodes": [
  {
  "Id": "1",
  "Type": "trigger",
  "Label": "trigger",
  "SuccessTransition": "2",
  "TimeoutTransition": "",
  "ErrorTransition": "",
  "Address": "pt:j1/mt:evt/rt:dev/rn:energybank/ad:1/sv:inverter_solar_conn/ad:1",
  "Service": "inverter_solar_conn",
  "ServiceInterface": "evt.meter_ext.report",
  "Config": {
  "InputVariableType": "",
  "IsValueFilterEnabled": false,
  "LookupServiceNameAndLocation": false,
  "PropFilterName": "",
  "PropFilterValue": "",
  "RegisterAsVirtualService": false,
  "Timeout": 0,
  "ValueFilter": {
  "Value": null,
  "ValueType": "float_map"
  },
  "ValueJPath": "",
  "ValueJPathResultType": "",
  "VirtualServiceGroup": "",
  "VirtualServiceProps": null
  },
  "Ui": {
  "nodeType": "",
  "x": 119,
  "y": 230
  },
  "TypeAlias": "Trigger"
  },
  {
  "Id": "2",
  "Type": "transform",
  "Label": "get_p_export",
  "SuccessTransition": "4",
  "TimeoutTransition": "",
  "ErrorTransition": "",
  "Address": "",
  "Service": "",
  "ServiceInterface": "",
  "Config": {
  "Expression": "",
  "IsRVariableGlobal": false,
  "IsTargetVariableGlobal": false,
  "IsTargetVariableInMemory": true,
  "LVariableName": "",
  "RValue": {
  "Value": 0,
  "ValueType": "int"
  },
  "RVariableName": "",
  "Rtype": "var",
  "TargetVariableName": "",
  "TargetVariableType": "",
  "Template": "",
  "TransformType": "jpath",
  "ValueMapping": [],
  "XPathMapping": [
  {
  "IsTargetVariableGlobal": true,
  "Path": "$.val.p_export",
  "TargetVariableName": "p_export",
  "TargetVariableType": "float",
  "UpdateInputVariable": false
  }
  ]
  },
  "Ui": {
  "nodeType": "",
  "x": 119,
  "y": 372
  },
  "TypeAlias": "Transform"
  },
  {
  "Id": "4",
  "Type": "if",
  "Label": "if_>_3000",
  "SuccessTransition": "",
  "TimeoutTransition": "",
  "ErrorTransition": "",
  "Address": "",
  "Service": "",
  "ServiceInterface": "",
  "Config": {
  "Expression": [
  {
  "BooleanOperator": "",
  "LeftVariableIsGlobal": true,
  "LeftVariableName": "p_export",
  "Operand": "gt",
  "RightVariable": {
  "Value": 3000,
  "ValueType": "float"
  }
  }
  ],
  "FalseTransition": "6",
  "TrueTransition": "5"
  },
  "Ui": {
  "nodeType": "",
  "x": 119,
  "y": 518
  },
  "TypeAlias": "If condition"
  },
  {
  "Id": "5",
  "Type": "action",
  "Label": "Set energybank = charging",
  "SuccessTransition": "",
  "TimeoutTransition": "",
  "ErrorTransition": "",
  "Address": "pt:j1/mt:cmd/rt:dev/rn:energybank/ad:1/sv:battery_charge_ctrl/ad:1",
  "Service": "battery_charge_ctrl",
  "ServiceInterface": "cmd.mode.set",
  "Config": {
  "DefaultValue": {
  "Value": "charging",
  "ValueType": "string"
  },
  "IsVariableGlobal": false,
  "Props": "charging",
  "RegisterAsVirtualService": false,
  "ResponseToTopic": "",
  "VariableName": "",
  "VirtualServiceGroup": "",
  "VirtualServiceProps": {}
  },
  "Ui": {
  "nodeType": "",
  "x": 53,
  "y": 697
  },
  "TypeAlias": "Action"
  },
  {
  "Id": "6",
  "Type": "action",
  "Label": "Set energybank = idle",
  "SuccessTransition": "",
  "TimeoutTransition": "",
  "ErrorTransition": "",
  "Address": "pt:j1/mt:cmd/rt:dev/rn:energybank/ad:1/sv:battery_charge_ctrl/ad:1",
  "Service": "battery_charge_ctrl",
  "ServiceInterface": "cmd.mode.set",
  "Config": {
  "DefaultValue": {
  "Value": "idle",
  "ValueType": "string"
  },
  "IsVariableGlobal": false,
  "Props": "charging",
  "RegisterAsVirtualService": false,
  "ResponseToTopic": "",
  "VariableName": "",
  "VirtualServiceGroup": "",
  "VirtualServiceProps": {}
  },
  "Ui": {
  "nodeType": "",
  "x": 301,
  "y": 697
  },
  "TypeAlias": "Action"
  }
  ],
  "Settings": null,
  "IsDisabled": false,
  "IsDefault": false,
  "ParallelExecution": "parallel"
  }
