Manuaali StrømKontroll-paketti

Intro

Tämä artikkeli käy läpi kaiken, mitä sinun tulee tietää StrømKontroll-paketin asentamiseksi. Suosittelemme vahvasti, että suoritat kurssimme ennen asennuksen aloittamista: https://futurehome.io/course.
Kurssi on ilmainen ja antaa selkeän johdon koko prosessiin.

• 1. Paketin laitteet: Futurehome Smarthub (sisältäen verkko- ja virtakaapelin), termostaatti, 16A reletakarasia ja HAN-sensori.
  2. AMS-mittarin on oltava asunnon sisällä tai välittömässä läheisyydessä laitteiden välisten langattomien signaalien vuoksi.
  3. Asiakkaan on avattava HAN-portti. Tämä suositellaan tehtäväksi muutama päivä etukäteen.
     Asiakkaan on otettava yhteyttä verkkoyhtiöön.

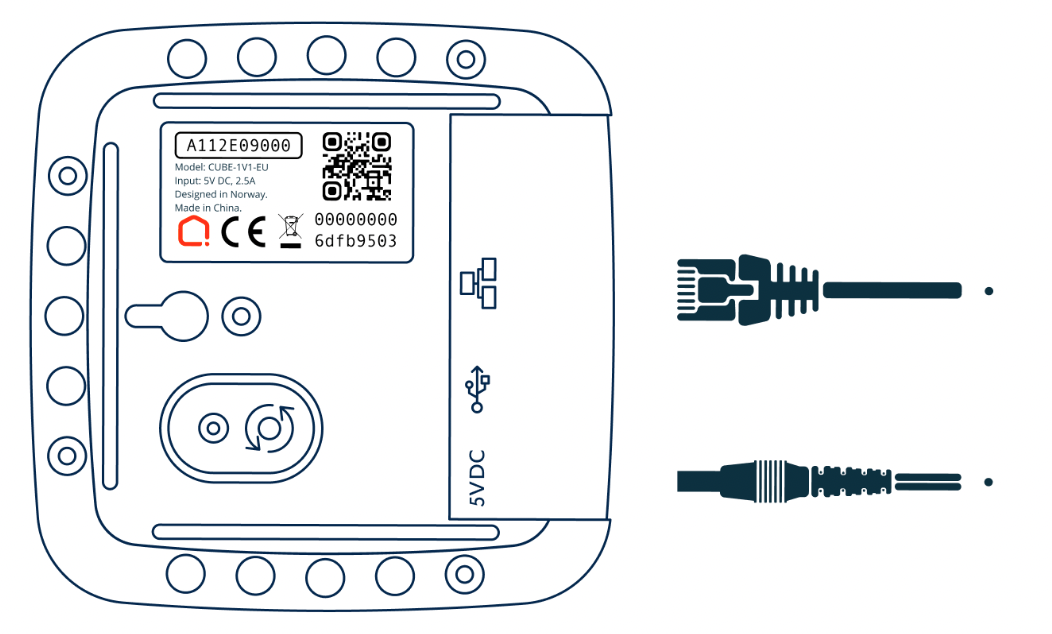

• 1. Avaa Smarthub ja tarkista, että kaikki on tallessa: Smarthub, virtalähde ja verkkokaapeli.
  2. Etsi sopiva paikka Smarthubille. Sen tulisi sijaita keskeisellä paikalla asennettavien laitteiden välissä parhaan mahdollisen signaalin varmistamiseksi. IT-kaappeja, sähkökaappeja ja vastaavia ei suositella sijoituspaikaksi.
  3. Kytke virtakaapeli ja verkkokaapeli Smarthubiin. Tarkista, että valo palaa sekä hubin verkkoportissa että yläpuolen logossa. Verkkoportin tulisi palaa oranssina ja vilkkua vihreänä. Yläpuolen logo alkaa vaaleanpunaisena/liilana ja muuttuu lopulta valkoiseksi.

• 1. Siirry App Storeen tai Google Playhin ladataksesi sovelluksen.
  2. Etsi Futurehome ja lataa sovellus.
     Älä lataa Futurehome Classicia.

  Jos sinulla on jo käyttäjätunnus, siirry vaiheeseen 4.

  1. Avaa sovellus ja paina ”Sign up”.
  2. Täytä sähköposti ja salasana, ”Sign up”.
  3. Saat sähköpostin Futurehomelta. Avaa se ja paina ”Aktiver”.
  4. Avaa sovellus uudelleen ja kirjaudu sisään.
• Luo kotitalous

  1. Paina ”Create new household” sovelluksen etusivulla.
  2. Valitse rakennustyyppi ja syötä sijaintitiedot.
     VINKKI: Käytä aina osoitetta paikan nimenä.

  Pariliitä Smarthub

  1. Kun paikka on luotu, pariliitä Smarthub paikkaan. Paina ”Add Smarthub”.
  2. Skannaa QR-koodi tai syötä hubin ID manuaalisesti. Se löytyy hubin pohjasta.

     Hub-ID on numerosarja suoraan QR-koodin alapuolella.


  3. Sovelluksen tulisi nyt ilmoittaa, että Smarthub on löydetty. Paina ”Ok, got it!” ja Smarthub päivittyy nyt automaattisesti.
  4. Saat ilmoituksen puhelimeesi, kun Smarthub on päivitetty (jos ilmoitukset ovat käytössä puhelimessasi).
  5. Nyt on hyvä luoda huoneet sovellukseen. Voit tehdä tämän painamalla neljää neliötä työkalupalkissa. Sovelluksessa on joitain vakiohuoneita, mutta jos tarvitset muita huoneita, ne on luotava itse. Paina ”+ huone”, valitse huonekategoria, nimi ja tallenna.

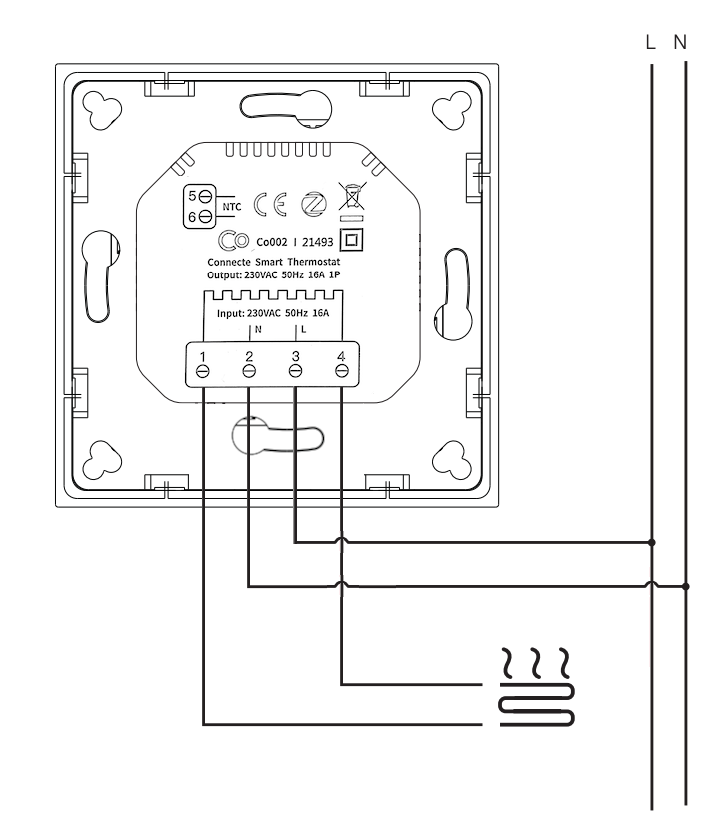

• Connecte Termostaatti

  Termostaatti sopii kaikkiin standardeihin seinärasioihin ja on helppo asentaa. Se on yhteensopiva 10, 12, 15 ja 47 kOhm anturien kanssa. Termostaatissa ei ole sisäänrakennettua tehomittausta. Sinun on siksi mitattava/laskettava termostaatin kulutus ja kirjattava se ylös myöhempää käyttöä varten (wattia). Tarkimman tuloksen saat pihtimittarilla. Syötä tämä arvo kenttään ”Assigned power value”. Tämä toiminto on valmis elokuussa. Merkitse se siis muistiin paikkaan, josta löydät sen. Löydät kohdan ”Assigned power” sovelluksesta termostaatin kohdalta kohdasta ”lisätoiminnot”.

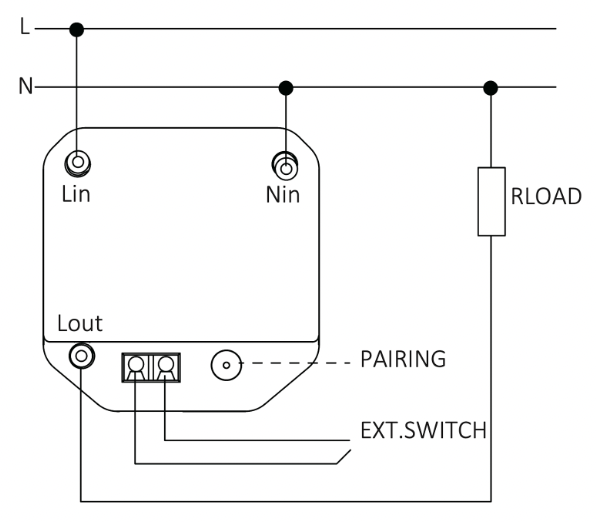

  Connecte 16A Rele

  Rele on muodoltaan kompakti ja sopii hyvin tavalliseen seinärasiaan. Käytä Wago-liittimiä tai vastaavia kytkentään.





  Futurehome HAN-sensori

  HAN-sensori kytketään AMS-mittariin sähködatan lähettämiseksi Smarthubille. Se kytketään yksinkertaisesti sähkömittarin RJ-45-porttiin. Tarkista, että HAN-sensorin ilmaisin vilkkuu kannen sisäpuolella.
  HUOM: On tärkeää, että asiakas on avannut HAN-portin verkkoyhtiön kautta.

• 1. Paina ”Lisää laite” sovelluksen etusivulla.
  2. Valitse Zigbee ja ”aloita”. Nyt Smarthub etsii laitteita.
  3. Aseta laite liittämistilaan.
     Termostaatti: Pidä miinuspainiketta pohjassa 8 sekuntia.
     Rele: Pidä pariliitospainiketta pohjassa 5 sekuntia.
     HAN-sensori: Pidä painiketta pohjassa 15 sekuntia.
  4. Anna Smarthubin ja laitteiden löytää toisensa ja paina sitten ”Ok, valmis!”.
  5. Mene laitelistaan (etusivulta asetukset -> laitteet), paina laitetta ja valitse ”Asetukset”. Valitse siellä laitteelle nimi, huone ja toiminto.
     Termostaatin nimen tulisi olla: Termostaatti ”huone”. Esim: Termostaatti Eteinen.
     Relen nimen tulisi olla: Lämminvesivaraaja.
     HAN-sensorin nimen tulisi olla: Hovedmåler.
• Jotta laitteita voidaan ohjata automaattisesti ja älykkäästi, meidän on aktivoitava Power Manager -paneeli. Tämä saa laitteet kytkeytymään päälle ja pois sähkön hinnan ja siirtomaksun perusteella.

  1. Löydät Power Managerin etusivun Energia-kohdasta → salama-ikoni oikeassa yläkulmassa.
  2. Aseta haluttu enimmäisraja samanaikaiselle sähkönkulutukselle. On tärkeää asettaa realistinen raja, jotta toiminnolla on hyvä vaikutus. Jos et ole varma asiakkaan lähtötasosta, asiakas voi kirjautua sisään osoitteessa www.elhub.no nähdäkseen historiallisen kulutuksen.
  3. Valitse sitten laitteet, joita optimointi ohjaa. Mitä enemmän laitteita, sitä parempi optimoinnin vaikutus, joten suositus on aktivoida kaikki listan laitteet.
  4. Seuraava vaihe on hinta-alue, jolla olet. Jos olet epävarma, voit syöttää postinumeron.

  Jos haluat lisätietoja optimoinnin toiminnasta, voit lukea lisää täältä linkitetystä artikkelista.

• Kun kaikki on asennettu, on vielä pari asiaa tehtävänä projektin viimeistelemiseksi.

  Event Collector

  Event Collector on ohjelmisto, joka tallentaa sähköraportit Smarthubin laitteista. Tämän avulla saat historiallisen tiedon kulutuksesta sovellukseen.

  1. Avaa sovelluksen asetukset ja mene kohtaan ”Playground”.
  2. Selaa alaspäin, kunnes löydät kohdan ”Event Collector” ja lataa se.

  Varmuuskopio

  On myös tärkeää tehdä varmuuskopio kotitaloudesta.

  1. Mene asetuksiin ja sieltä kohtaan ”kotitalous”.
  2. Paina ”hub-asetukset”.
  3. Paina ”luo varmuuskopio” ja sitten ”varmuuskopioi”.

  Kun varmuuskopio on latautunut, tarkista vielä, että se on tallentunut.

  1. Paina ”palauta varmuuskopio”.
  2. Varmuuskopion tulisi näkyä siellä päivämäärän ja kellonajan kanssa.

  Omistajuuden siirto

  Nyt on aika siirtää omistajuus asiakkaalle.

  1. Mene asetuksiin ja kotitalous.
  2. Paina ”siirrä omistajuus” ja syötä asiakkaan sähköpostiosoite.
  3. Asiakas saa sähköpostitse ohjeet käyttäjätunnuksen luomiseen ja kotitalouden vastaanottamiseen. Kutsu kotitalouden vastaanottamiseen on hyväksyttävä 24 tunnin sisällä.

  Viimeinen vaihe on käydä perusasiat läpi asiakkaan kanssa ja varmistaa, että hänellä on perustiedot järjestelmän toiminnasta. On myös tärkeää selittää luodut automaatiot, jotta asiakas ymmärtää, miksi asiat tapahtuvat automaattisesti.
