Signaalivoimakkuus - HAN-sensori

Erittäin yleinen haaste HAN-anturin kohdalla on signaalin voimakkuus. Tämä johtuu yleensä siitä, että AMS (sähkömittari) sijoitetaan liian kauas Smarthubista ja/tai muista laitteista, jolloin HAN-anturin lähettämät viestit eivät saavuta Smarthubia.
Omakotitaloissa tämä on tyypillistä kellareissa, joissa on huono langaton kuuluvuus, uudemmissa rakennuksissa ne on yleensä sijoitettu ulkopuolelle, kun taas asunnoissa ne voivat olla sähkökeskushuoneissa kaukana asunnosta. Futurehome HAN-anturi kommunikoi Zigbee-yhteyden kautta, ja Zigbeen suuri etu on, että kaikki verkkovirtaan kytketyt laitteet toimivat signaalinvahvistimina. Huomaa, että näitä signaaleja ei pidä sekoittaa Wi-Fi-yhteyteen (langaton internet), vaikka molemmat toimivat samalla taajuudella.

Vianetsintä huonoa signaalia epäiltäessä.

1. Siirrä HAN-anturi pois sähkökaapin sisältä.
2. Siirrä Smarthub keskeisempään paikkaan kodissa.
3. Testaa verkkovirralla toimivalla Zigbee-laitteella HAN-anturin ja Smarthubin välillä. (Muista, että tämä on liitettävä Smarthubiin, jotta se voi vahvistaa signaalia).
4. Käytä pidempää verkkokaapelia sähkömittarin ja HAN-anturin välillä.

On useita tapoja parantaa signaalia HAN-anturin ja Smarthubin välillä, ja alla käymme läpi joitakin esimerkkejä tästä.

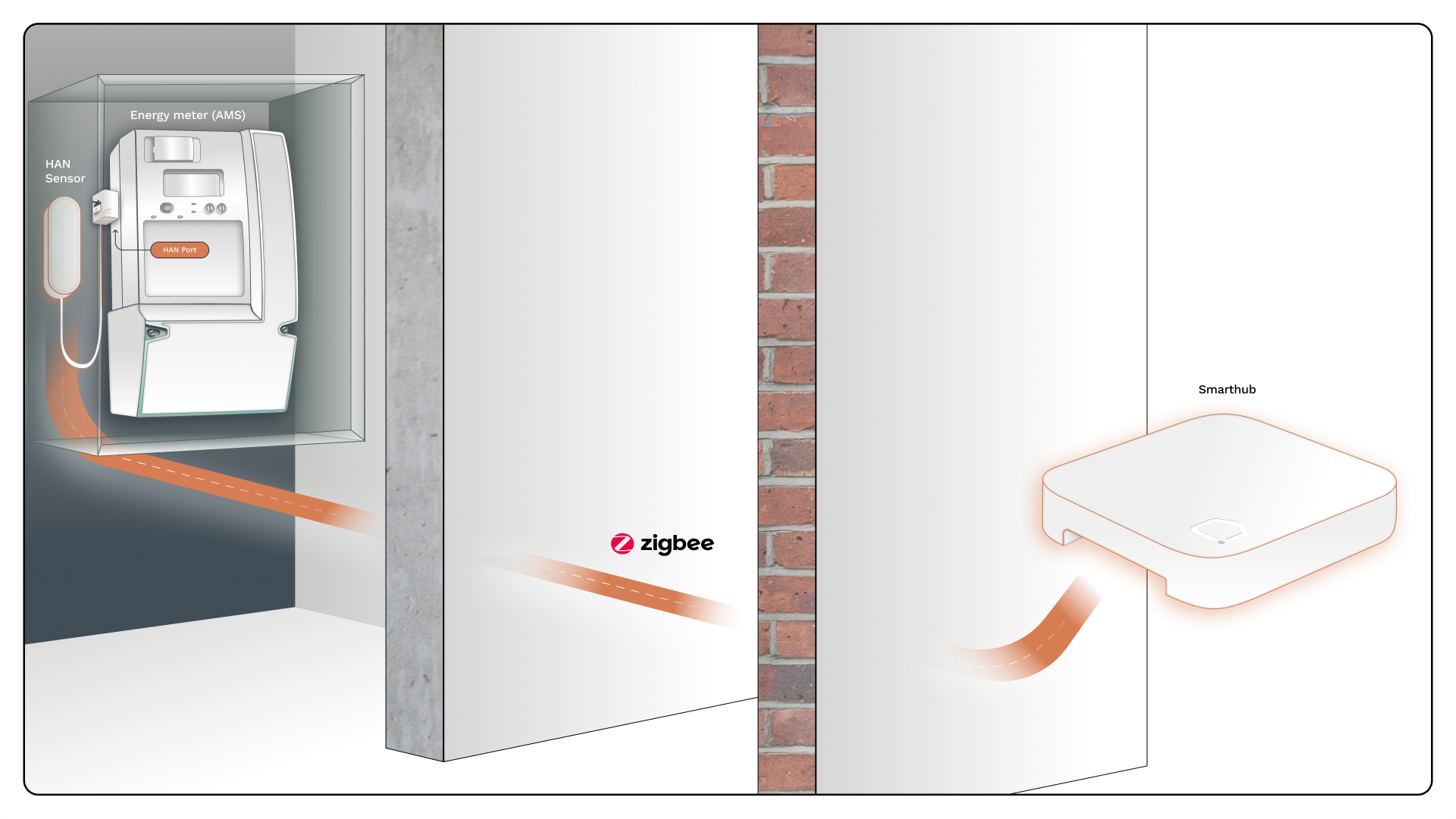

Huono signaali

Tämä on esimerkki mahdollisesta erittäin huonosta signaalista. On useita syitä, miksi tästä voi tulla ongelmallista.

• HAN-anturi on sijoitettu metallikaapin sisäpuolelle.
• Anturin ja Smarthubin välillä on esteitä, kuten betonia ja muurausta.
• Etäisyys on liian pitkä ilman vahvistinta välissä.

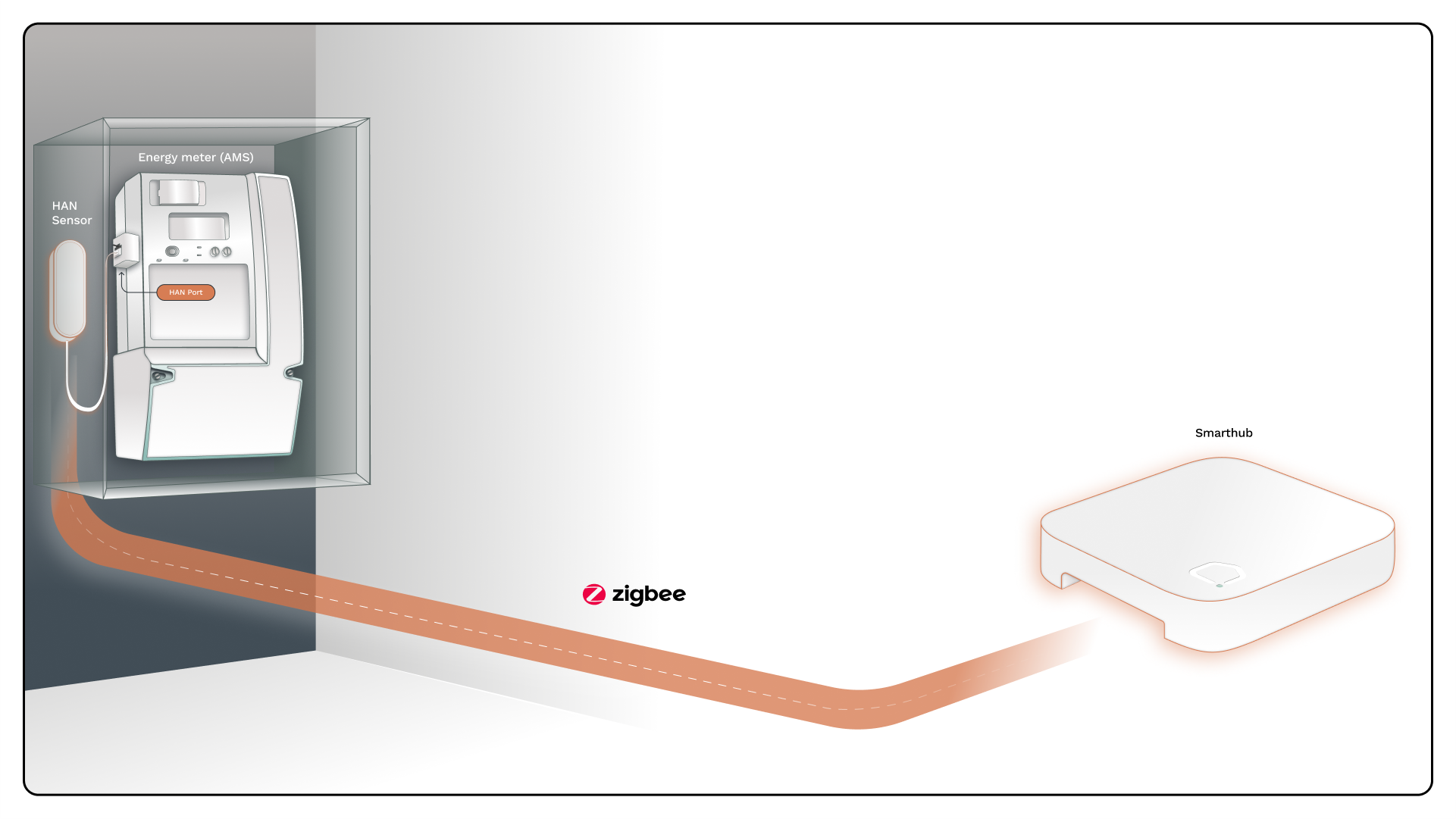

Ok signaali

Tässä näemme paljon samaa kuin edellisessä esimerkissä, mutta tässä ei ole raskaita esteitä HAN-anturin ja Smarthubin välillä.

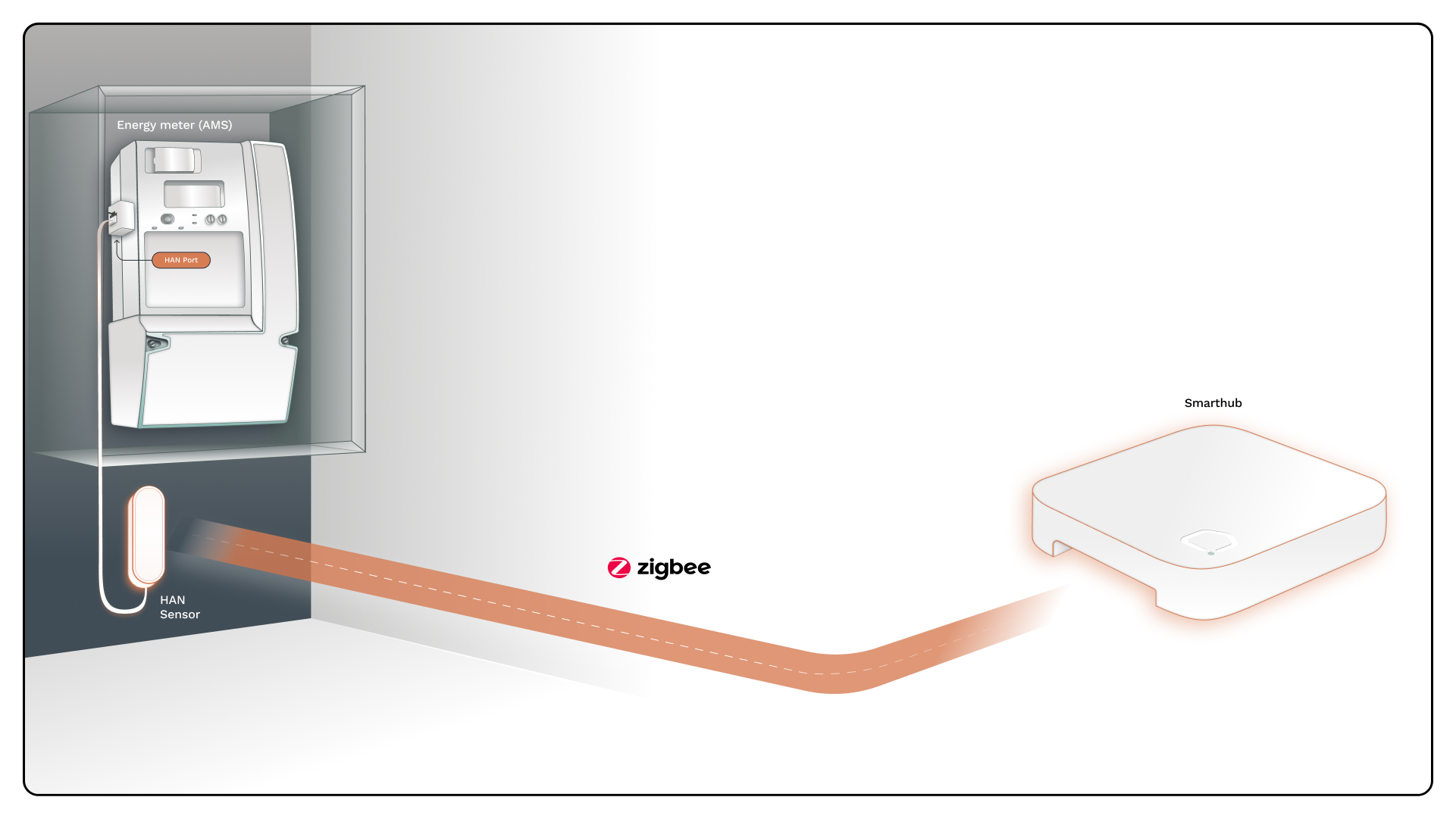

Yksinkertainen toimenpide tässä on siirtää HAN-anturi pois metallikaapista, kuten alla on esitetty.

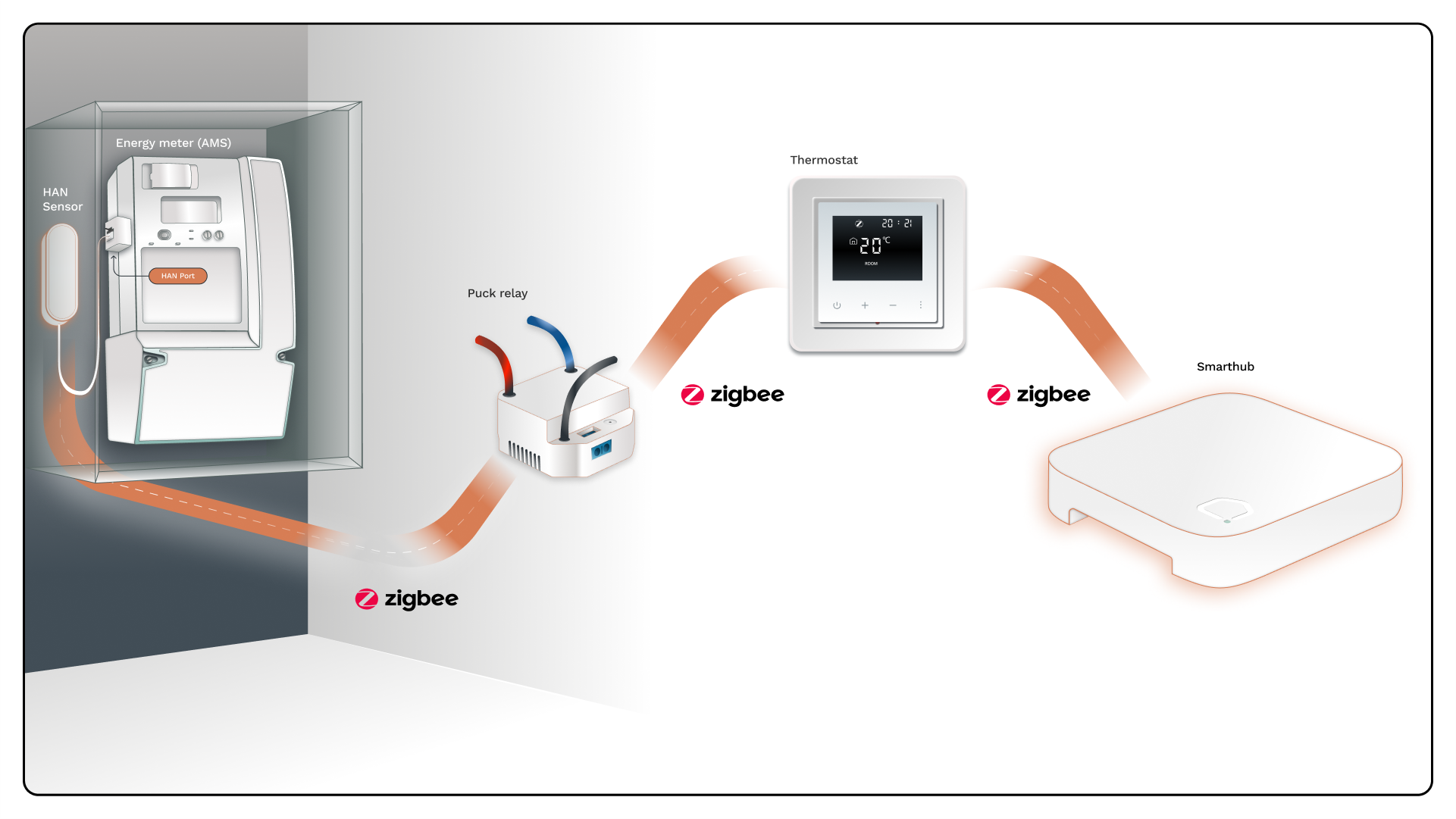

Hyvä signaali

Kuten mainittu, Zigbee-verkon rakenne on suuri etu. Se mahdollistaa viestien hyppimisen laitteesta toiseen ja lopulta Smarthubiin ilman, että ne katoavat matkalla. Jos kantama on 10 metriä, voit tällä menetelmällä kasvattaa kantamaa huomattavasti vain muutamalla lisälaitteella. Muista, että vain verkkovirralla toimivat laitteet, eivät paristokäyttöiset, toimivat signaalinvahvistimina.

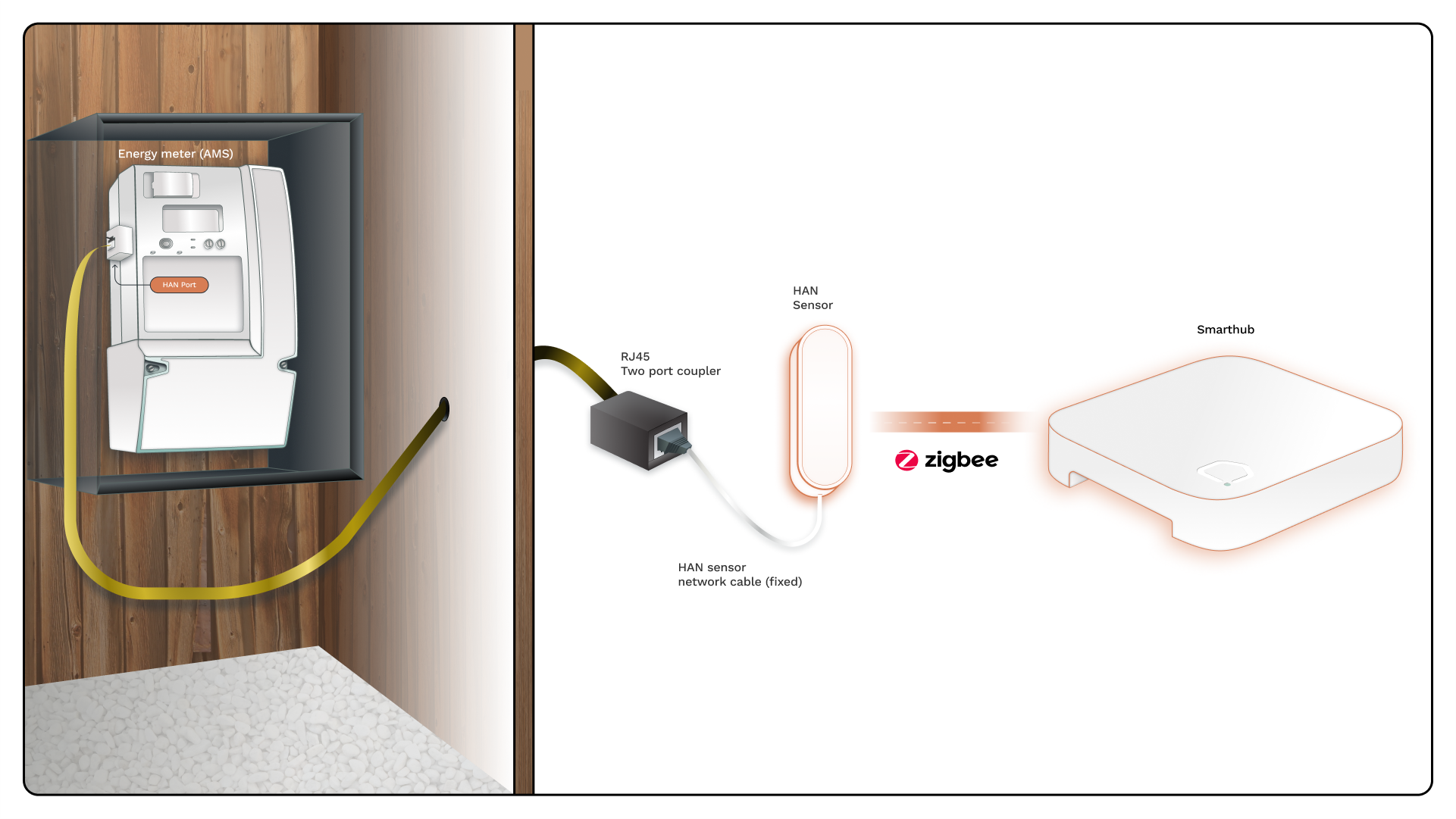

Paras signaali

Kaikkein paras tapa varmistaa hyvät signaalit HAN-anturin ja Smarthubin välillä on vetää verkkokaapeli sähkömittarilta Smarthubin välittömään läheisyyteen. Tämä on ehdottomasti suositeltavin menetelmä uudemmissa rakennuksissa, joissa sähkömittari on rakennuksen ulkopuolella, tai asunnoissa, joissa mittari on esimerkiksi kellarissa. Huomaa, että HAN-anturia ei ole tarkoitettu ulkokäyttöön! Laboratoriossamme olemme tehneet perusteellisia testejä pidemmillä kaapeleilla ja voimme vahvistaa, että jopa 20 metrin verkkokaapeli ei aiheuta lainkaan tai aiheuttaa vain minimaalisen häviön, joka ei vaikuta tulokseen millään tavalla.
