Manual StrømKontroll-paketet

Intro

Denna artikel tar upp allt du behöver veta för att installera StrømKontroll-paketet. Vi rekommenderar starkt att du går igenom vår kurs innan du påbörjar installationen: https://futurehome.io/course.
Kursen är gratis och ger dig en enkel introduktion till hela processen.

• 1. Enheterna i paketet, med: Futurehome Smarthub (inklusive nätverks- och strömkabel), termostat, puckrelä 16A och en HAN-sensor.
  2. AMS-mätaren måste vara inne i bostaden eller i omedelbar närhet, på grund av trådlösa signaler mellan enheterna.
  3. Kunden måste ha fått HAN-porten öppnad. Detta rekommenderas att göras några dagar i förväg.
     Här måste kunden kontakta nätleverantören.
• 1. Öppna Smarthuben och kontrollera att allt är på plats; Smarthub, strömadapter och nätverkskabel.
  2. Hitta en lämplig placering för Smarthuben. Den ska stå centralt mellan enheterna som ska monteras. Detta för att säkerställa så bra signaler som möjligt. Det betyder att IT-skåp, säkringsskåp och liknande starkt avråds.

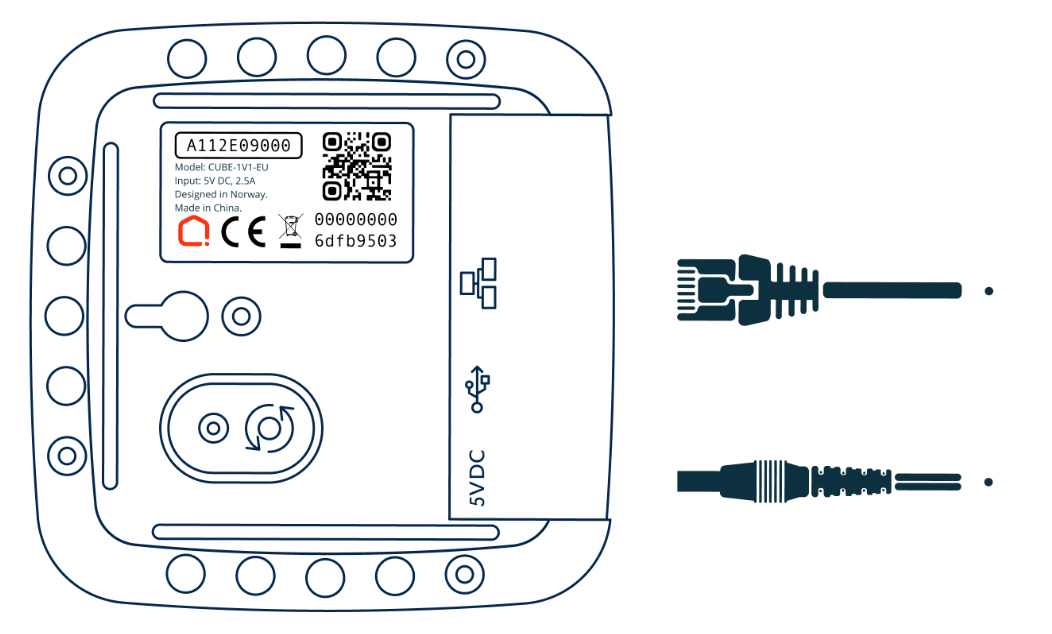

  3. Anslut strömkabeln och nätverkskabeln till Smarthuben. Kontrollera att det lyser både i nätverksporten på hubben och i logon på ovansidan. Nätverksporten ska lysa orange och blinka grönt. Logon på ovansidan startar med rosa/lila och stabiliserar sig med vitt.

• 1. Gå till App Store eller Google Play för att ladda ner appen.
  2. Sök på Futurehome och ladda ner appen.
     Ladda inte ner Futurehome Classic.

  Om du har en användare sedan tidigare, hoppa till steg 4.

  1. Öppna appen och tryck på “Sign up”.
  2. Fyll i e-post och lösenord, “Sign up”.
  3. Du kommer att få ett e-postmeddelande från Futurehome. Öppna detta och tryck på “Aktivera”.
  4. Öppna appen igen och logga in.
• Skapa hushåll

  1. Tryck på “Create new household” på appens framsida.
  2. Välj byggnadstyp och skriv in platsinformation
     TIPS: Använd alltid adressen som platsnamn.

  Para Smarthuben

  1. När platsen är skapad ska du para Smarthuben till platsen. Tryck på “Add Smarthub”.
  2. Skanna QR-koden eller skriv in hub-id:t manuellt. Detta finns på undersidan av hubben.

     Hub-id:t är sifferraden precis under QR-koden.


  3. Appen ska nu säga att Smarthuben har hittats. Tryck på “Ok, got it!” och Smarthuben ska nu uppdateras automatiskt.
  4. Du får en avisering på telefonen när Smarthuben är uppdaterad. (Om du har aviseringar aktiverade på telefonen).
  5. Nu är det bra att skapa rummen i appen. Detta gör du genom att trycka på de fyra fyrkanterna i verktygsfältet. Det finns några standardrum, men om du ska använda andra rum än dessa måste de skapas själv. Tryck på “+ rum”, välj rumskategori, namn och spara.

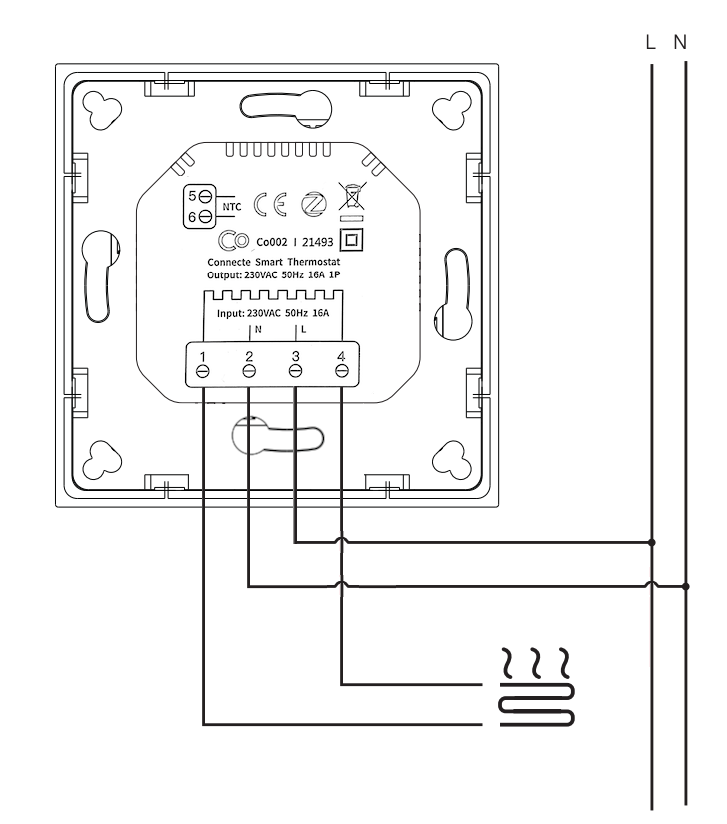

• Connecte Termostat

  Termostaten passar i alla standardväggboxar i Norge och är enkel att montera. Den är kompatibel med 10, 12, 15 och 47 kOhm givare. Termostaten har inte inbyggd effektmätning. Du måste därför mäta/räkna ut förbrukningen på termostaten och skriva ner detta till senare (watt). För mest exakt mätning rekommenderas en tångamperemeter. Detta värde ska du skriva in i fältet “Assigned power value”. Denna funktion kommer att vara klar i augusti. Notera därför detta på ett ställe där du inte tappar bort det. Assigned power hittar du i appen, inne på termostaten och “tilläggsfunktioner”.

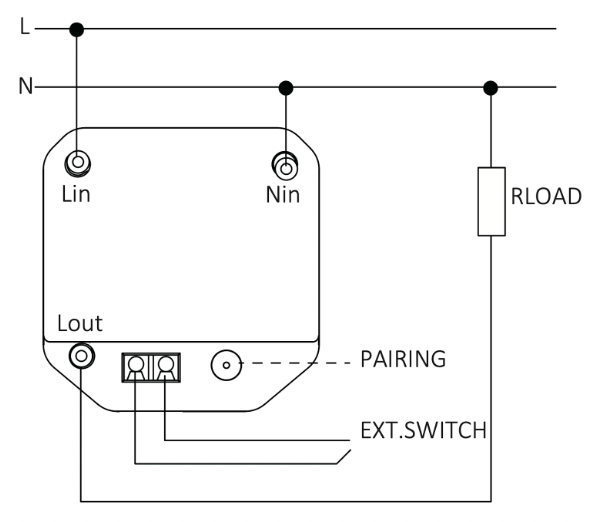

  Connecte 16A Relä

  Reläet är i kompakt utförande och passar bra i en enkel väggbox. Använd Wago eller liknande för inkoppling.





  Futurehome HAN-sensor

  HAN-sensorn ansluts till AMS-mätaren för att skicka strömdata till Smarthuben. Denna ansluts enkelt till RJ-45-porten på strömmätaren. Kontrollera att HAN-sensorn blinkar på indikatorn på insidan av höljet.
  NOTERA: Det är viktigt att kunden har öppnat HAN-porten. Detta görs hos nätleverandören.

• 1. Tryck på “Lägg till enhet” på appens framsida.
  2. Välj Zigbee och “starta”. Nu letar Smarthuben efter enheter.
  3. Sätt sedan enheten i inkluderingsläge.
     Termostat: Håll inne minusknappen i 8 sek.
     Reläet: Håll inne parningsknappen i 5 sek.
     HAN-sensor: Håll inne knappen i 15 sek.
  4. Låt Smarthuben och enheterna hitta varandra och tryck därefter på “Ok, färdig!”
  5. Gå in på enheterna i enhetslistan (från framsidan tryck inställningar -> enheter), tryck på enheten och välj “Inställningar”. Där väljer du namn på enheten, vilket rum den ska användas i och vilken funktion den ska ha.
     Termostaten ska heta: Termostat “rum”. T.ex: Termostat Hall.
     Reläet ska heta: Varmvattenberedare.
     HAN-sensorn ska heta: Huvudmätare.
• För att enheterna ska styras automatiskt på ett smart sätt måste vi aktivera Power Manager-panelen. Detta gör att enheterna stängs av och sätts på baserat på strömpris och nätavgiften.

  1. Strömkontroll hittar du under Energi på framsidan → Blixten uppe till höger.
  2. Ställ in önskad maxgräns för samtidig strömförbrukning. Det är viktigt att sätta en realistisk gräns för att funktionen ska ha bra effekt. Är du osäker på kundens utgångspunkt kan kunden logga in på www.elhub.no för att se historisk förbrukning.
  3. Välj därefter vilka enheter som ska låta sig styras i optimeringen. Ju fler enheter, desto bättre effekt har optimeringen, så rekommendationen är att aktivera alla enheter på listan.
  4. Nästa steg är prisområdet du befinner dig i. Är du osäker kan du skriva in postnumret.

  Om du vill ha mer information om hur optimeringen fungerar kan du läsa mer i artikeln länkad här.

• När allt är färdiginställt finns det ett par saker du behöver göra för att slutföra projektet.

  Event Collector

  Event Collector är programvaran som sparar strömrapporterna från enheterna på Smarthuben. Detta gör att du får historisk data om förbrukning i appen.

  1. Öppna inställningar i appen och gå till “Playground”.
  2. Scrolla ner tills du hittar “Event Collector” och ladda ner denna.

  Säkerhetskopia

  Det är också viktigt att ta en säkerhetskopia av hushållet.

  1. Gå till inställningar och därefter “hushåll”.
  2. Tryck på “hub-inställningar”.
  3. Tryck på “lag säkerhetskopi” och därefter “sikkerhetskopier”.

  När den har laddats färdigt måste du dubbelkolla att den finns där.

  1. Tryck på “gjenopprett sikkerhetskopi”.
  2. Där ska säkerhetskopian ligga med datum och klockslag.

  Överför ägarskap

  Nu är det dags att överlämna ägarskapet till kunden.

  1. Gå till inställningar och hushåll.
  2. Tryck på “överför ägarskap” och skriv in kundens e-postadress.
  3. Kunden kommer nu att få ett e-postmeddelande med anvisningar om att skapa en användare, samt att ta emot hushållet. Inbjudan att ta över hushållet måste accepteras inom 24 timmar.

  Sista steget är att gå igenom det grundläggande med kunden och se till att kunden har en grundförståelse för hur systemet fungerar. Det är också viktigt att förklara de automationer som har skapats, så att kunden förstår varför saker sker automatiskt.
