Inledning

Futurehome har lagt till funktionen för att öppna lokal API-åtkomst över MQTT.

OBS! Endast för Smarthubs med version >= 1.9.xx

När åtkomst är aktiverad - porten 1884 på Smarthub kommer att öppnas. Den här porten exponerar MQTT inuti smarthub och låter andra MQTT-klienter ansluta till den. Anslutningen är säkrad med ett användarnamn och lösenord som kan ställas in i Futurehome-appen.

OBS! Det enda sättet att inaktivera den lokala MQTT-åtkomsten är att skicka en förfrågan till Futurehome-support.

Kommunikationen görs med FIMP - Futurehome IoT meddelandeprotokoll och är dokumenterad på Github: https://github.com/futurehomeno/fimp-api

Aktivera åtkomst

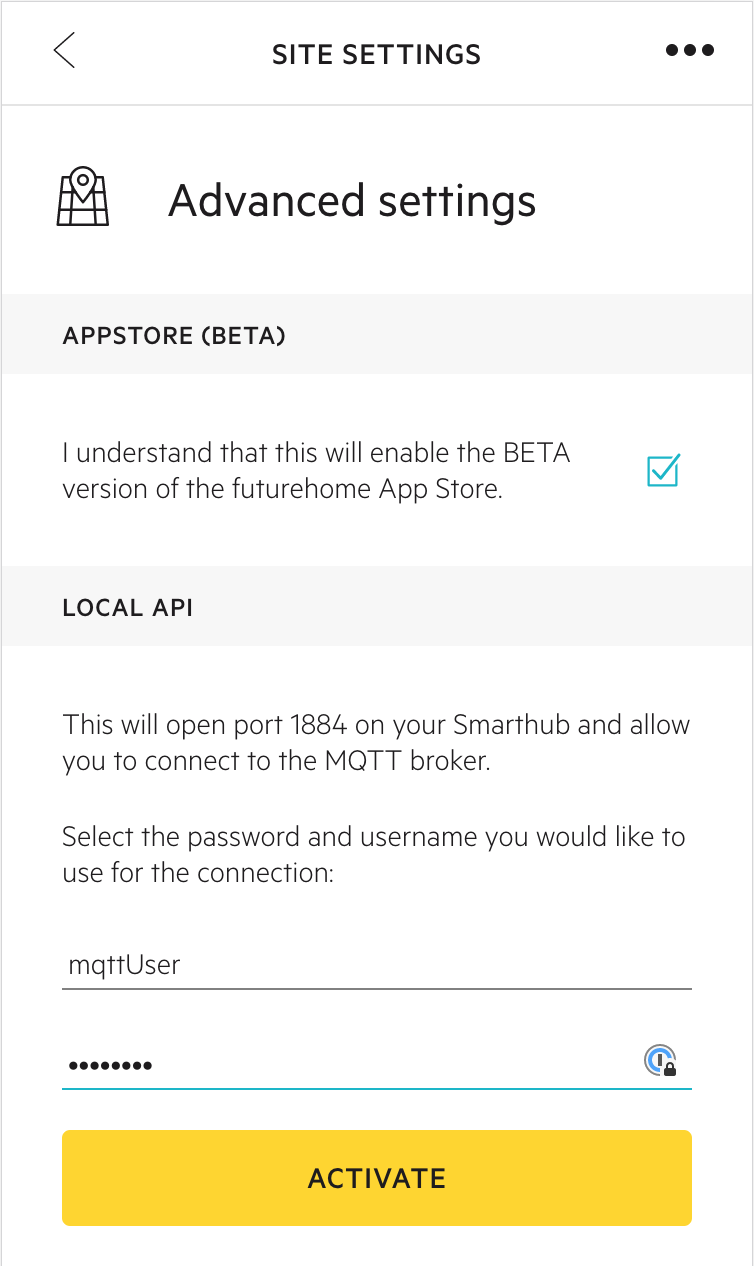

Logga in i Futurehome-appen.
Gå till det avancerade alternativet under inställningar för webbplatsen.
Ange ett användarnamn och lösenord (minimum antal tecken).
Tryck på Aktivera
Använd ett verktyg som Fing för att hitta IP-adressen till din Smarthub (cube.local) i det lokala nätverket.
Anslut till MQTT på din Smarthub över port 1884 med användarnamn och lösenord. Du kan använda vilken MQTT-klient som helst för att ansluta. I exemplet nedan kommer vi att använda Node-Red

Användning

All kommunikation görs med FIMP över MQTT - du kan hitta dokumentationen på Github: https://github.com/futurehomeno/fimp-api

I det här exemplet kommer vi att använda Node-Red

Konfigurera MQTT-nod

Välj mqtt-noden under inmatning

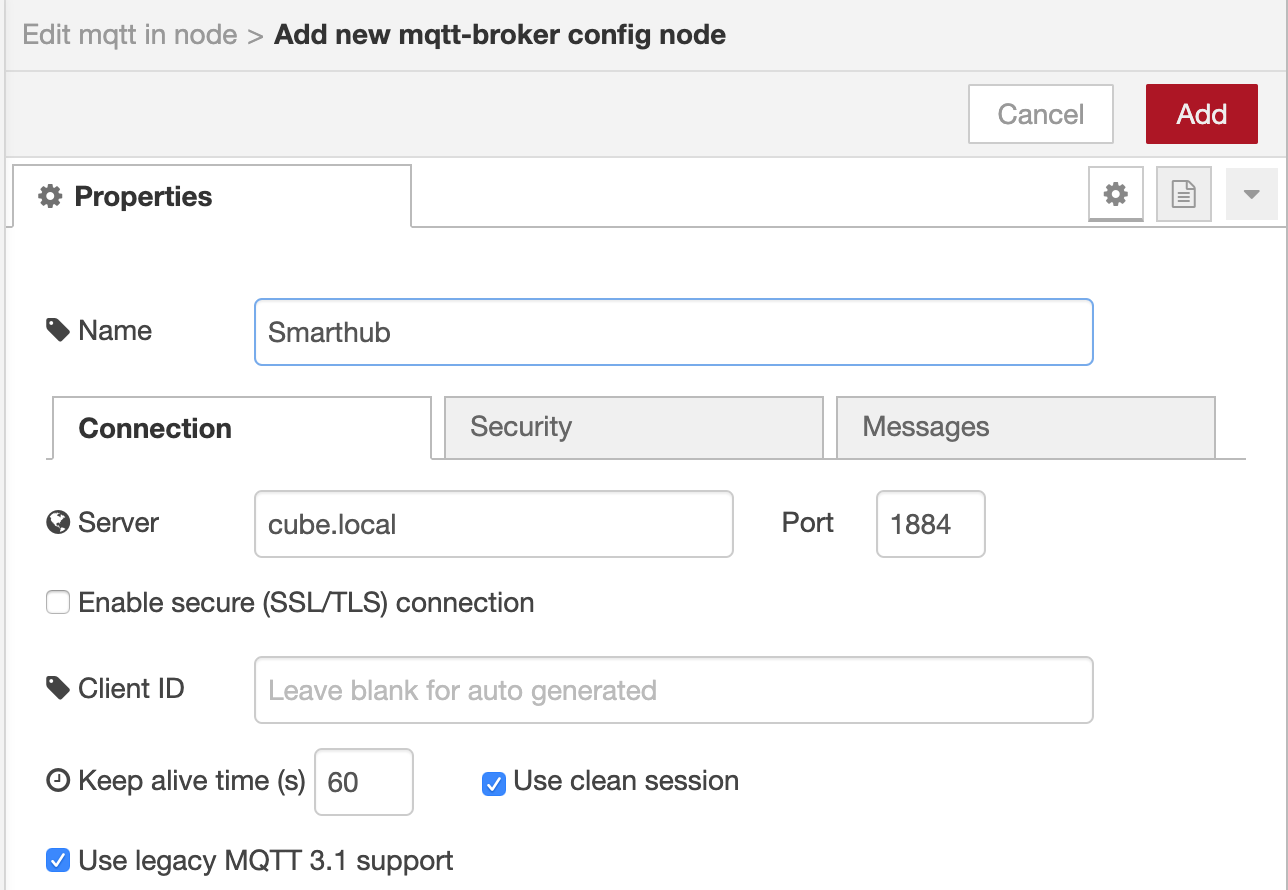

Lägg till ny mqtt-broker under Server
Konfigurera noden med IP-adressen som finns i Fing (eller lokalt namn för värd) och användarnamn och lösenord som anges i appen.
Lägg till konfigurationen

Prenumerera på ämne: pt:j1/#
Detta kommer att låta dig se alla meddelanden från enheter och appar i Smarthub
Du kan läsa mer om ämnesstrukturen i Github

Få en lista över enheter på Smarthub

För detta kommer vi att behöva två mqtt-noder, en ingång och en utgång. Vi kommer att skicka ett meddelande till utgångsnoden för att begära en lista över enheter. Och vi kommer att få svaret på ingångsnoden. Vi kommer också att använda ingångsnoden för att skicka meddelandet och felsökningsnoden för att visa svaret.

Utgång - mqtt-nod

Välj den server som du lade till i föregående steg
Lägg till ämne: pt:j1/mt:cmd/rt:app/rn:vinculum/ad:1

Ingång - injicera nod

Välj JSON som nyttolast

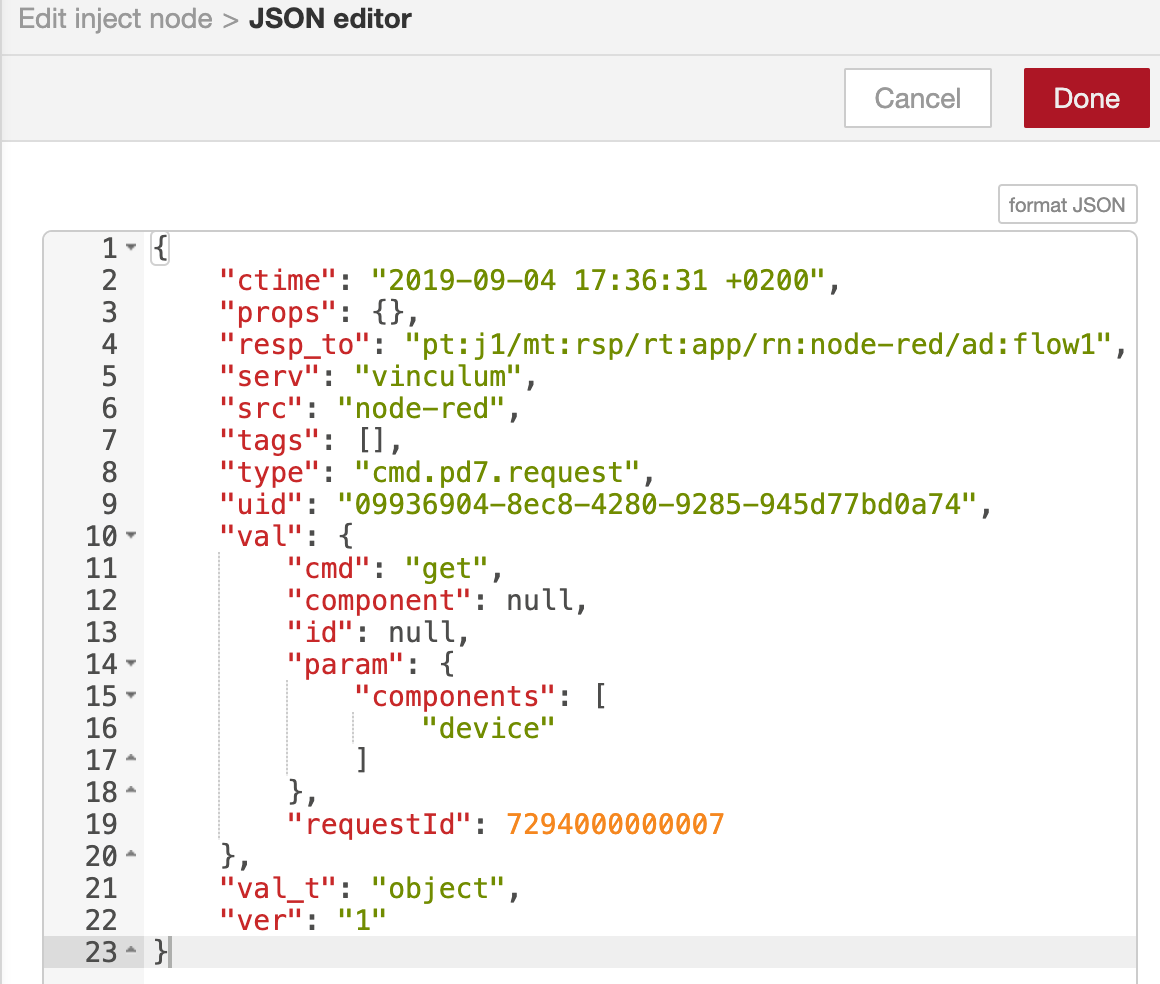

Lägg till följande FIMP-meddelande:

{
 "ctime": "2019-09-04 17:36:31 +0200",
 "props": {},
 "resp_to": "pt:j1/mt:rsp/rt:app/rn:node-red/ad:flow1",
 "serv": "vinculum",
 "src": "node-red",
 "tags": [],
 "type": "cmd.pd7.request",
 "uid": "09936904-8ec8-4280-9285-945d77bd0a74",
 "val": {
   "cmd": "get",
   "component": null,
   "id": null,
   "param": {
     "components": [
       "device"
     ]
   },
 "requestId": 7294000000007
 },
 "val_t": "object",
 "ver": "1"
}

Ämne kan lämnas tomt eftersom vi lade till det i mqtt utgångsnoden eller så kan du lägga till: pt:j1/mt:cmd/rt:app/rn:vinculum/ad:1

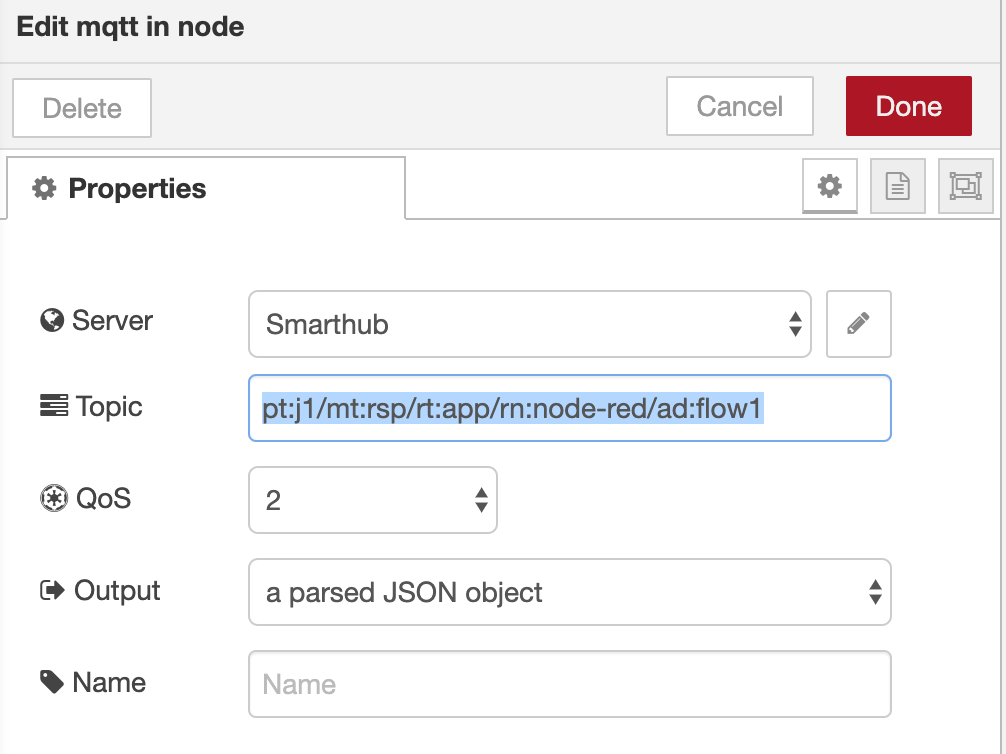

Ingång - mqtt-nod

Välj den server som du lade till i första steget
Lägg till ämnet som vi använde i "resp_to" i injiceringsnoden: pt:j1/mt:rsp/rt:app/rn:node-red/ad:flow1
Ställ in Utgång som ett parsat JSON-objekt

Utgång - felsökningsnod

Lägg till felsökningsnoden, inga inställningar behövs

Testa den!

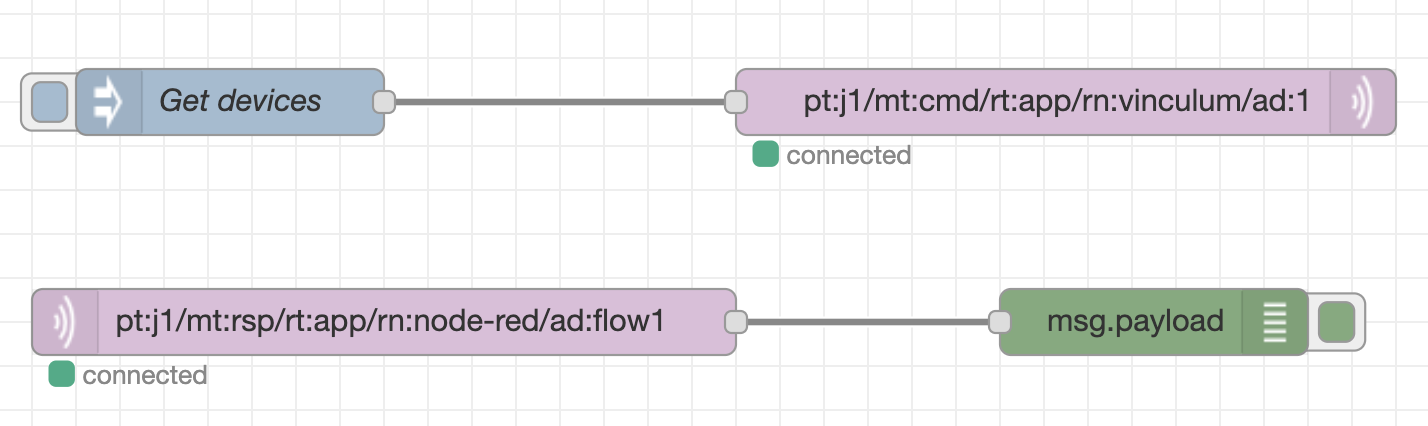

Anslut noderna så här:

Du bör se att noderna ansluter efter att ha tryckt på knappen distribuera.
Tryck på injiceringsnoden för att skicka meddelandet.

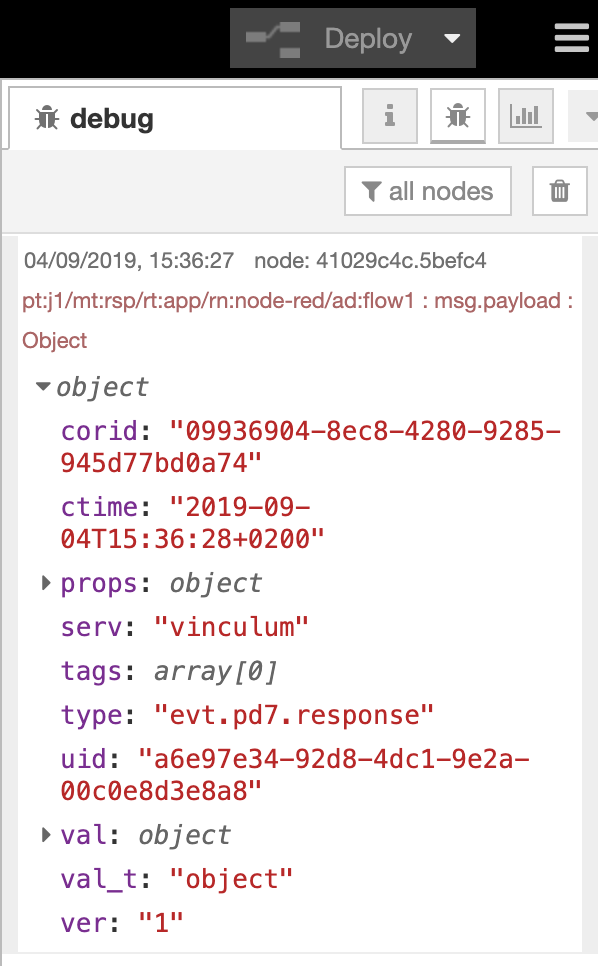

Du bör se det mottagna meddelandet under felsökningsvyn

Kopiera meddelandet och använd din favoritparser för JSON för att visa den, eller bara det i Node-red
Detta flöde bifogat i slutet av artikeln

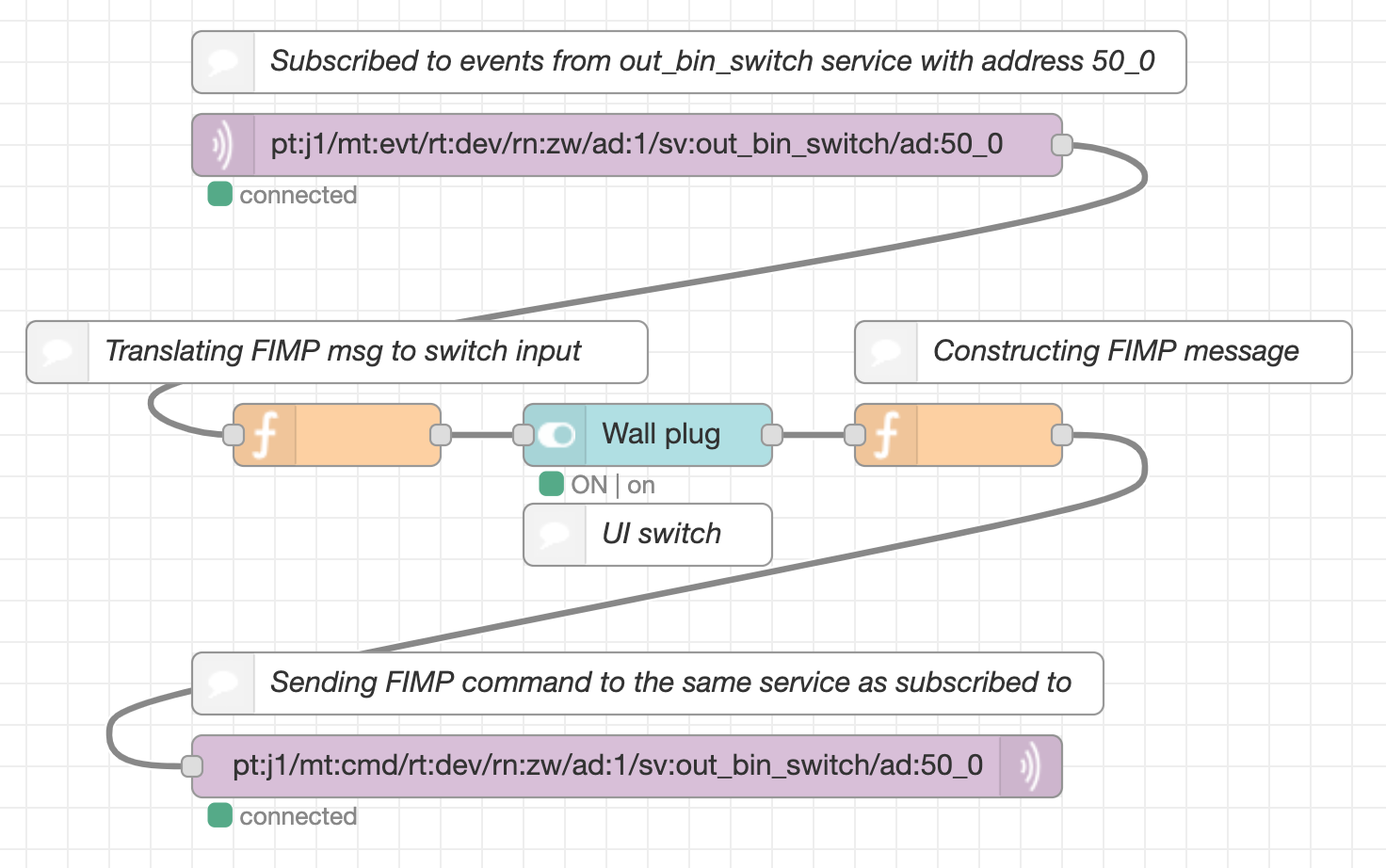

Styr out_bin_switch på en enhet

Detta flöde bifogat i slutet av artikeln

get_devices_flow.json2 kB
control out_bin_switch.json3 kB
