Introduksjon
Fibaro Dimmer 2 kan enkelt monteres bak eksisterende lysbrytere. Den kan betjene en tilkoblet lyskilde trådløst eller gjennom en tilkoblet veggbryter. Dimmeren måler også strømforbruket.
Hvis dimmeren har en tilkoblet belastning med et strømforbruk på mindre enn 50 W, er det nødvendig med en Fibaro Bypass 2 FGB-002 for at den skal fungere optimalt.
Produsent | Fibaro |
EL-nummer | 4512380 |
Leverandørens varenummer | 4512380 |
ETIM-klasse | EC001094 – dimmeaktuator for bussystem |
Installasjonsveiledning
Merk: Installasjonen må utføres av en autorisert elektriker. Enheten har strømførende komponenter når belastningen er slått av. Alt vedlikehold må utføres på en isolert kurs.

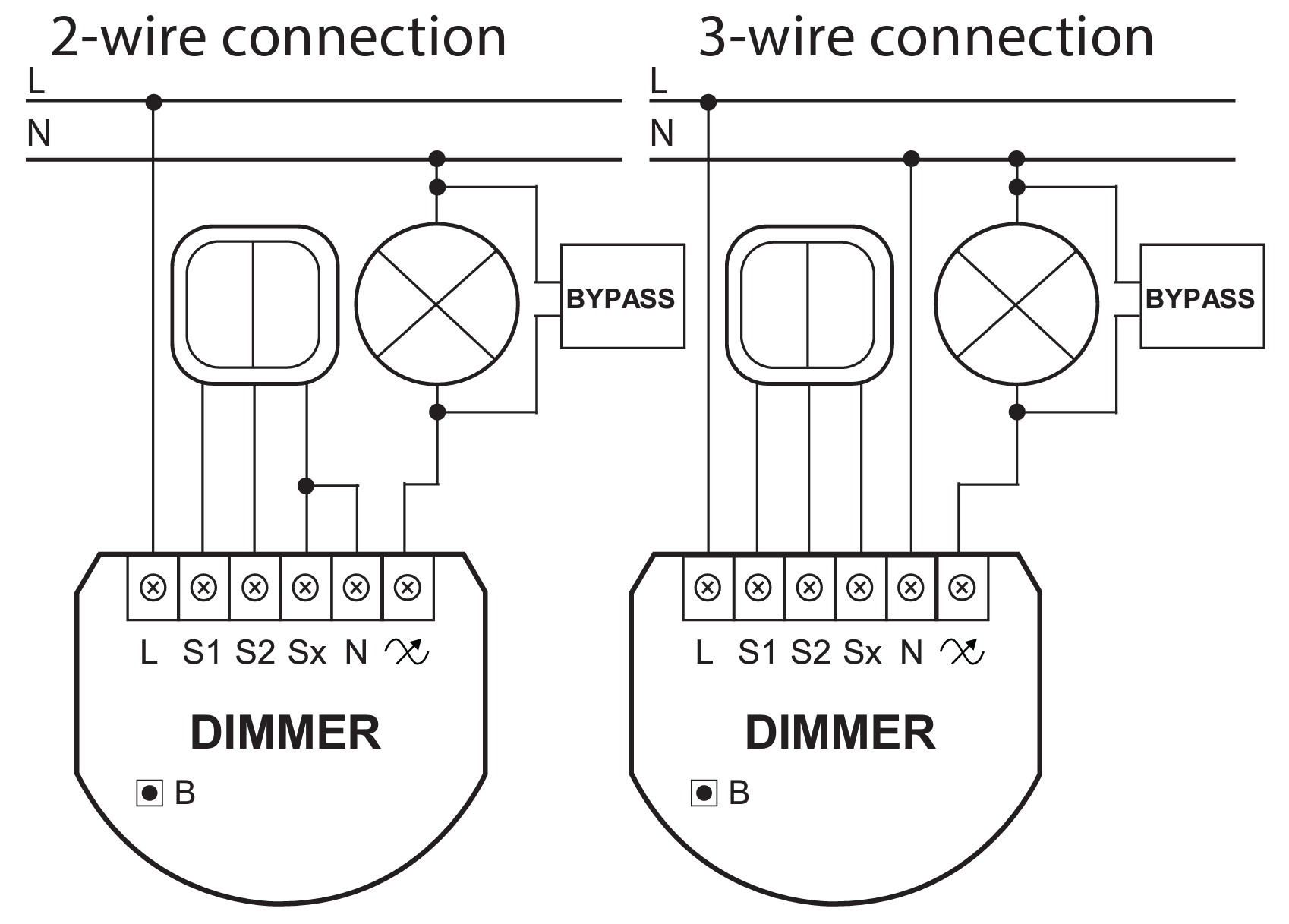

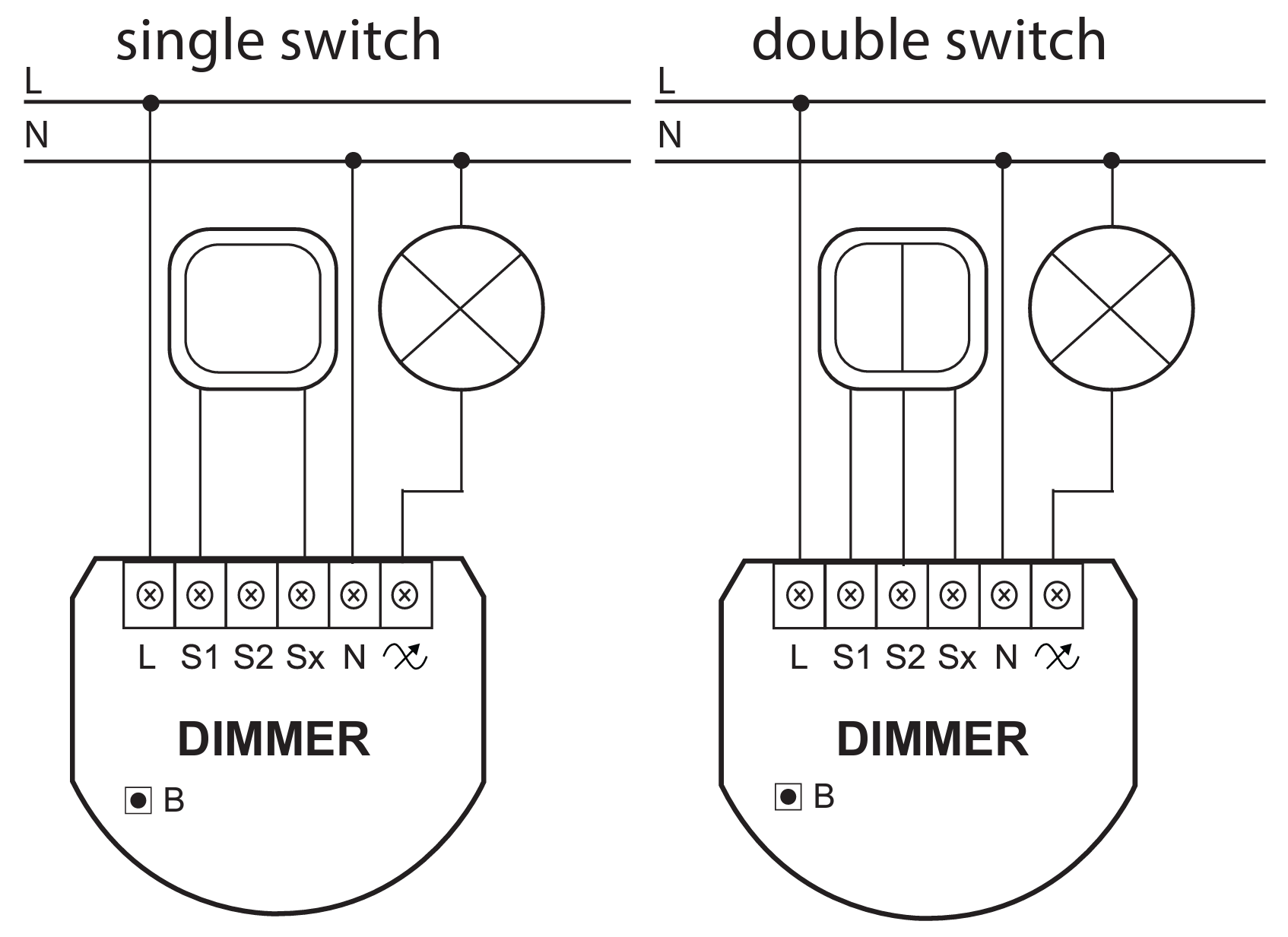

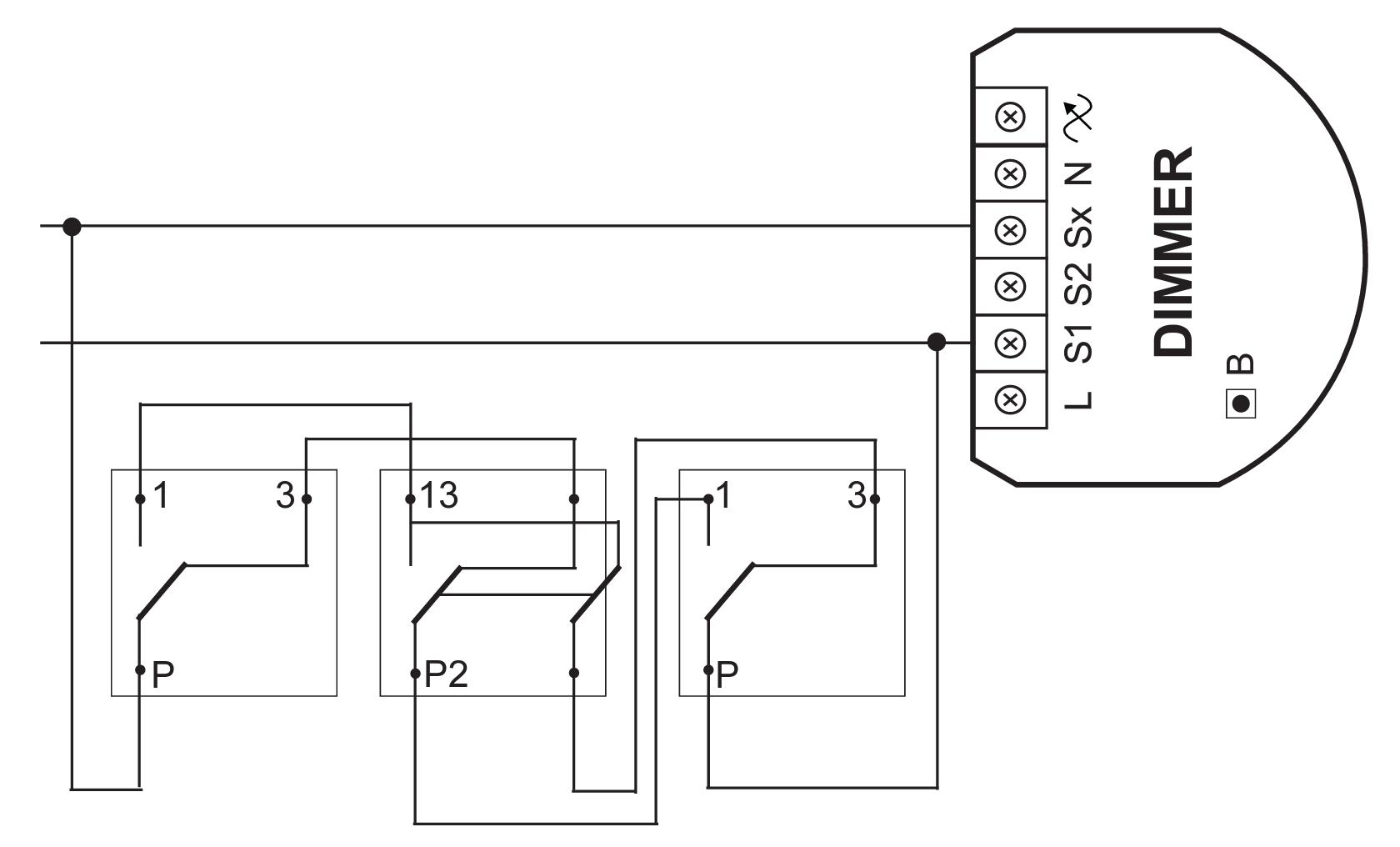

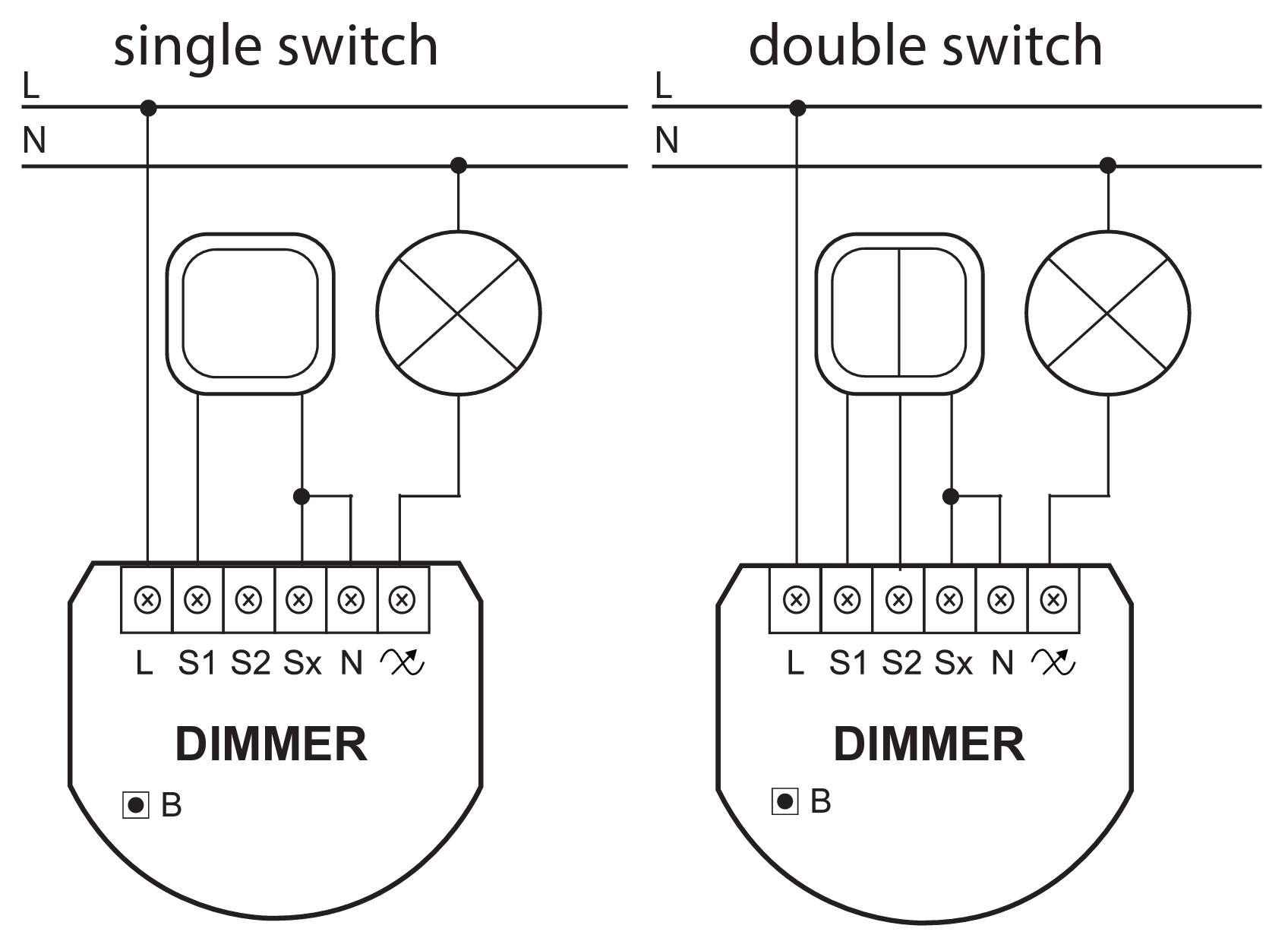

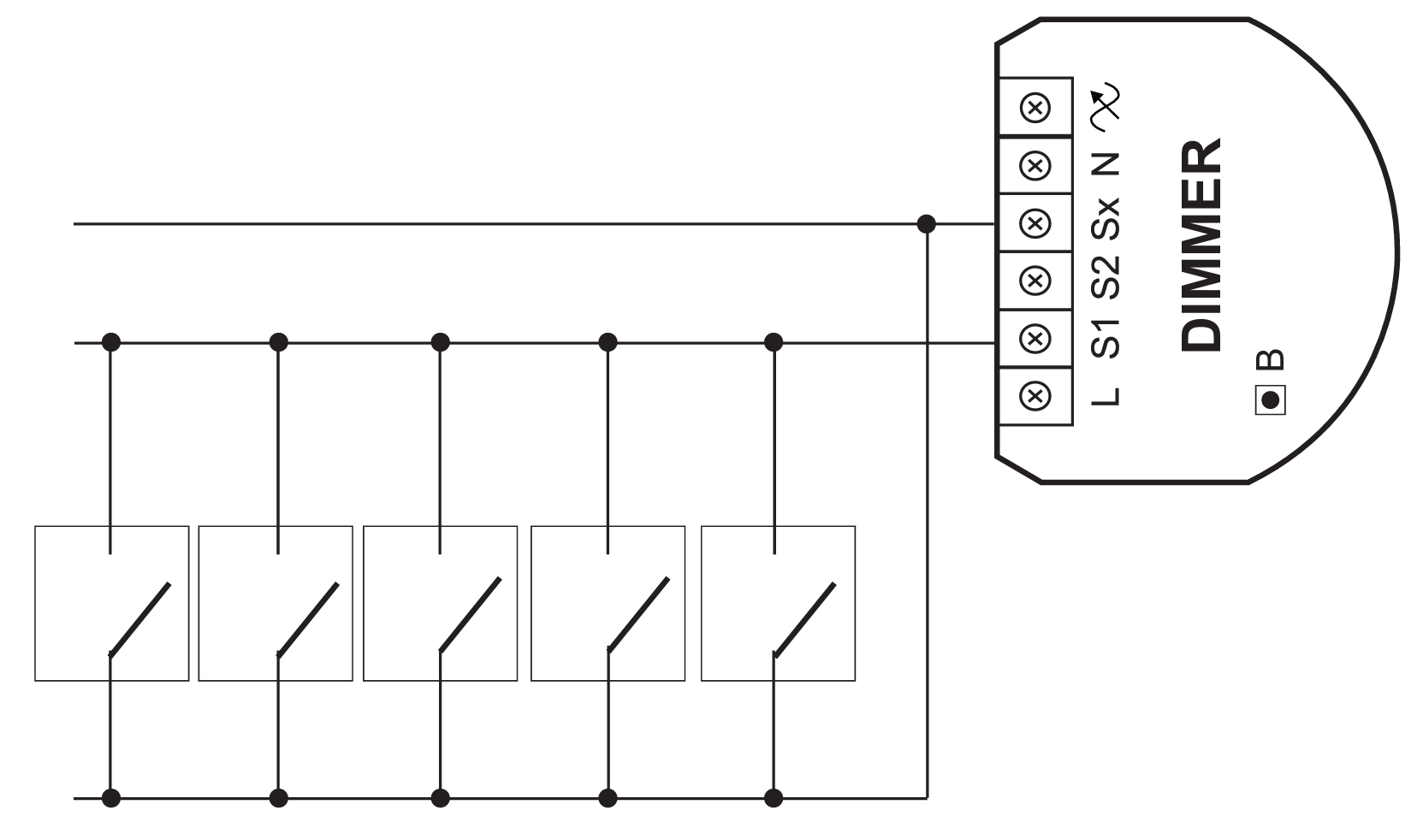

- Installer dimmeren i henhold til koblingsskjemaet.

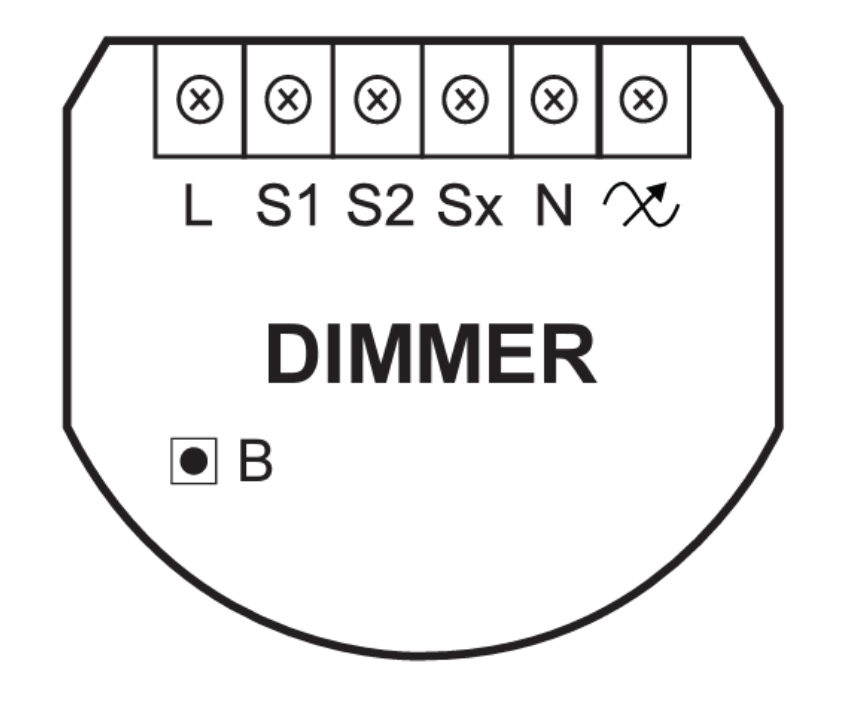

L | S1 | S2 | Sx | N | ~ | B |
Faseleder | Bryter 1-tilkobling (brukes også til inkludering med Smarthub) | Tilkobling for bryter 2 | Tilkobling for tilførselen til tilkoblet bryter (L) | Nøytral ledertilkobling | Utgangsnivå for dimming | Funksjonsbryter (brukes til inkludering og navigering i menyer) |
- Slå på spenningen til dimmeren. Hvis det er første gang den får strøm, kjører dimmeren en automatisk kalibrering av tilkoblet belastning. Du kan ikke starte inkludering før kalibreringen er fullført.
- Åpne Futurehome-appen, gå til innstillinger → enheter → legg til en enhet → Z-Wave.
- Velg «tving ikke-sikker inkludering» og «inkluder kjente enheter raskere». (Hvis enheten ikke fungerer som den skal, prøv uten at «inkluder kjente enheter raskere» er avhuket.)
- Trykk raskt 3 ganger innen 1,5 sekunder på «B»-knappen eller på bryteren som er tilkoblet i S1-inngangen.
- Etter inkludering, finn dimmeren i enhetslisten og trykk på «innstillinger».
- Gi dimmeren et navn, riktig funksjon og plasser den i et rom → lagre.
Merk: Sørg for å bruke riktige kanaler. Les mer nedenfor.
Tilleggsinformasjon
Kanaler
I appen har Fibaro dimmeren 3 kanaler:
- kanal 0: enheten selv, skal ikke ha noen funksjonalitet
- kanal 1: brukes i appen for å styre dimmeren, plasser den i et rom og gi den en funksjon.
- kanal 2: S2-inngangen på enheten, brukes til assosiasjoner (hvis du har en bryter koblet til S2)
For mer informasjon om kanaler, se denne linken.
Tilbakestill til fabrikkinnstillinger
- Bruk av dimmeren:
Trykk og hold B-knappen nede til LED-en lyser gult → slipp og trykk raskt én gang til → etter noen sekunder burde LED-en lyse rødt. - Bruk av appen:
Start Z-Wave-ekskludering (innstillinger → enheter → fjern enhet) → trykk på B-knappen eller tilkoblet lysbryter 3 ganger innen 1,5 sekunder.
Tekniske detaljer
Strømforsyning | 100-240 V |
Strømforbruk | < 1,3 W |
Driftsstrøm | 0,25-1,1 A |
Høyde | 38,25 |
Bredde | 42,5 |
Dybde | 20,3 |
Kommunikasjon | Z-Wave |
Dokumenter
- FGD-212-EN-T-v1.1.pdf500 kB
