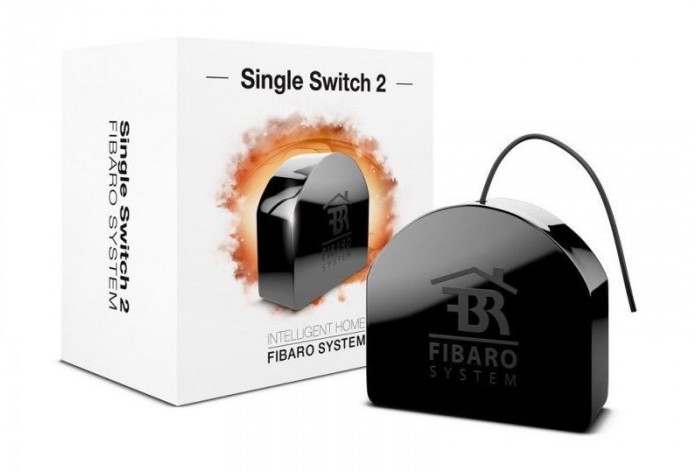

Fibaro Single Switch 2

Introduksjon

Fibaro Switch 2 er designet for å bli installert i en standard veggboks eller hvor som helst du trenger å kontrollere en på/av-krets. Enheten lar deg kontrollere enheter enten via bryter eller Futurehome-appen. Enheten måler strømforbruket.

Installasjonsveiledning

Merknad: Installasjon må utføres av elektriker.

1. Slå av sikringen.

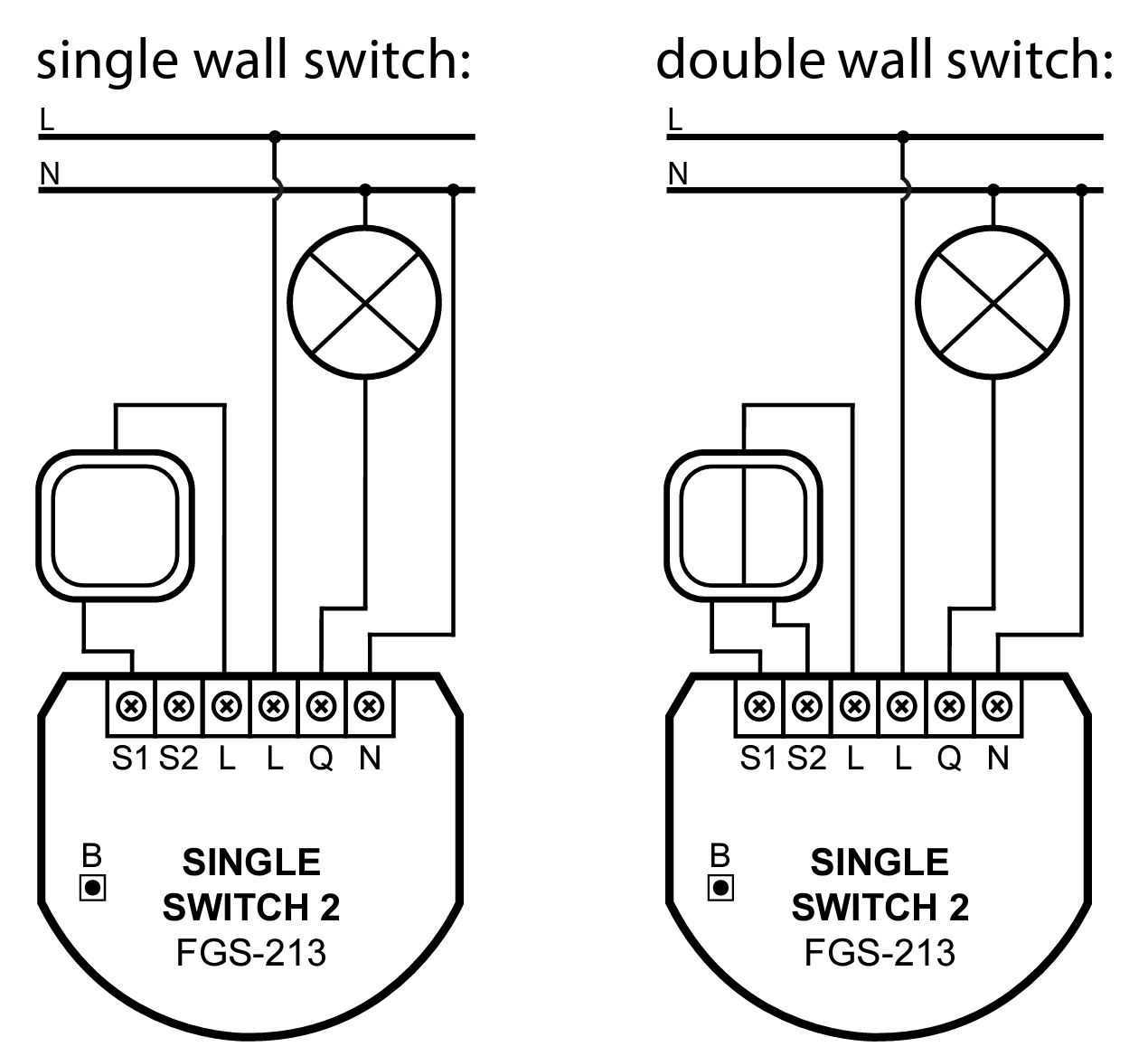

2. Installer bryteren i henhold til koblingsskjemaet.

3. Slå på strømmen til bryteren.
4. Åpne Futurehome-appen, gå til innstillinger → enheter → legg til enhet → Z-Wave.
5. Velg "tving ikke-sikker inkludering" og "inkluder kjente enheter raskere". (Hvis enheten ikke fungerer som den skal, prøv uten "inkluder kjente enheter raskere" aktivert.)
6. Trykk på "B"-knappen eller den tilkoblede bryteren på S1-inngangen 3 ganger innenfor 1,5 sekunder.
7. "Enhet funnet, konfigurerer" skal vises.
8. Etter inkludering, finn bryteren i enhetslisten og trykk på innstillinger.
9. Gi bryteren et navn, riktig funksjon og plasser den i et rom → lagre.
   Sørg for å bruke riktige kanaler. Les mer nedenfor.

Ytterligere informasjon

Kanaler

Fibaro Single Switch har 3 kanaler:

• Kanal 0: selve enheten, må ikke ha funksjonalitet
• Kanal 1: brukes i appen for å kontrollere tilkoblet last (for eksempel lys)
• Kanal 2: S2-inngangen på enheten, brukes til tilknytninger (hvis du har en bryter tilkoblet S2)

For mer informasjon om kanaler, sjekk denne lenken.

Fabrikkreset

1. Ved bruk av bryteren:
   Trykk og hold inne B-knappen til LED-lyset lyser gult → slipp og trykk raskt én gang til → etter noen sekunder skal LED-lyset lyse rødt.
2. Ved bruk av appen:
   Start Z-Wave ekskludering (innstillinger → enheter → fjern enhet) → trykk på B-knappen eller tilkoblet lysbryter 3 ganger innenfor 1,5 sekunder.

Tekniske spesifikasjoner

Dokumenter

• FGS-2x3-EN-T-v1.1.pdf800 kB
