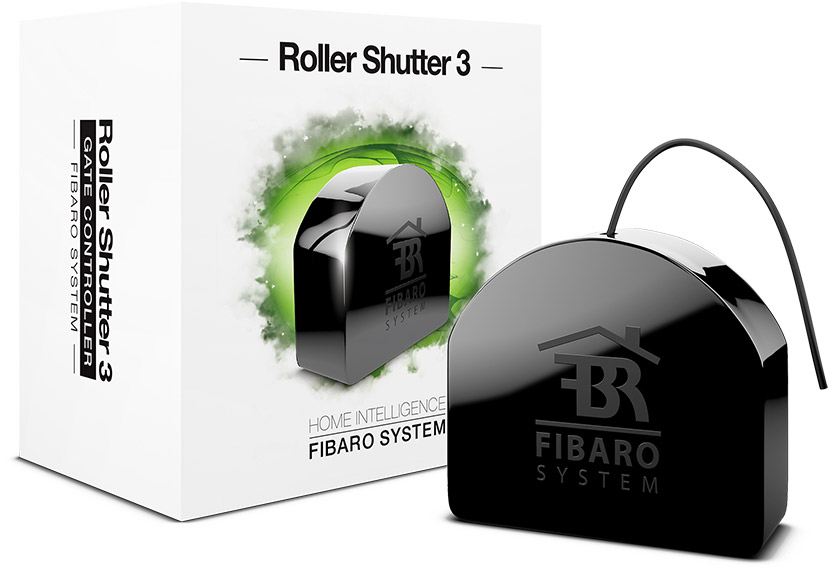

Fibaro Roller Shutter 3

Introduksjon

Fibaro Roller Shutter brukes til motorstyring av persienner, markiser, skjermer, rullegardiner, gitter, porter og lameller.

Installasjonsveiledning

Merknad: Installasjon må utføres av elektriker.

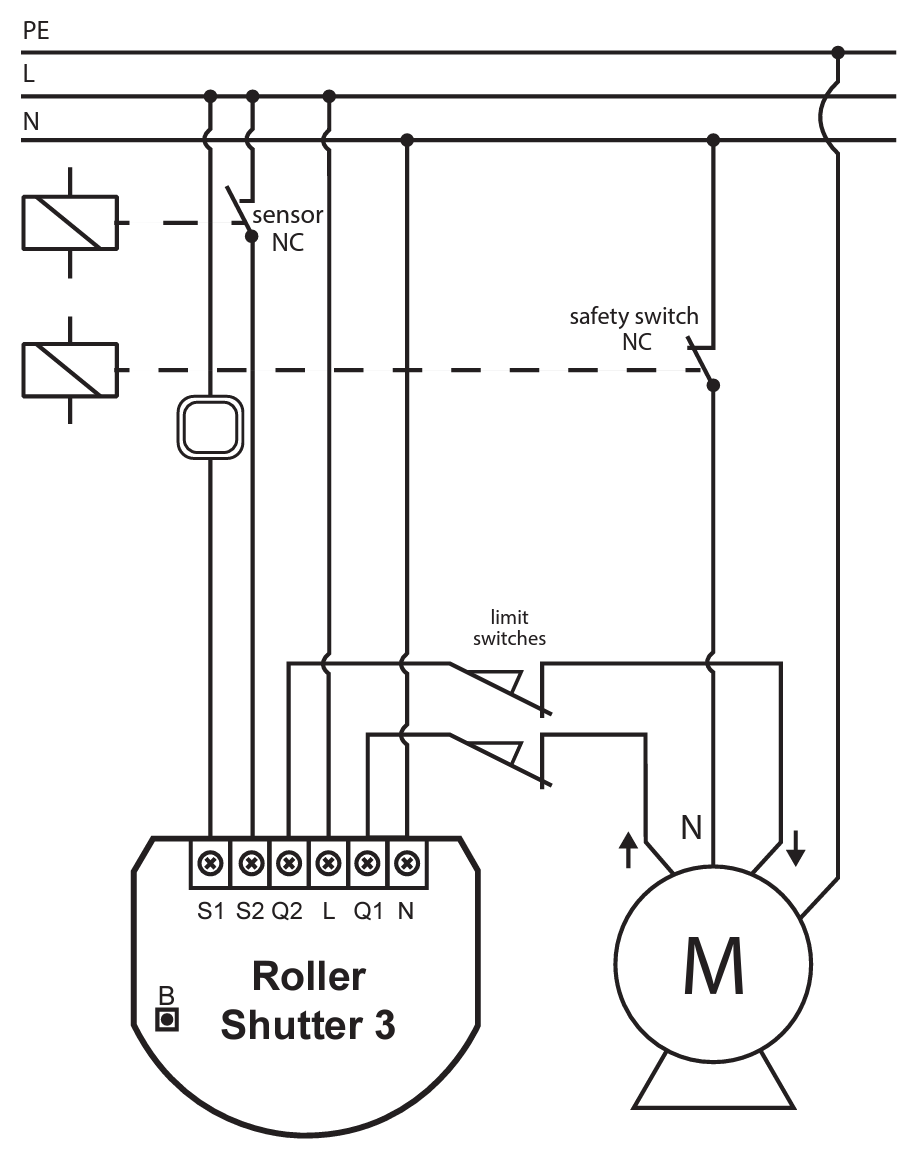

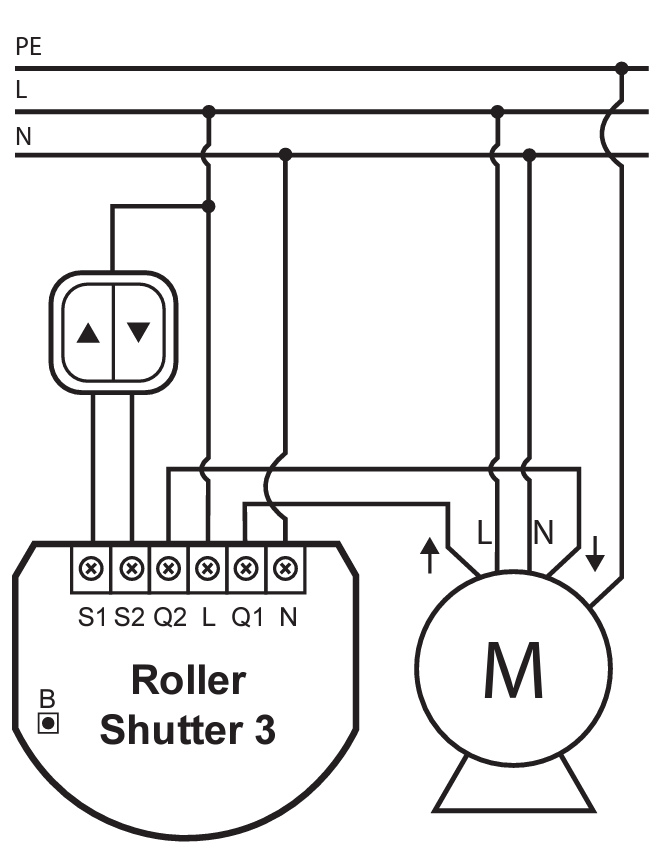

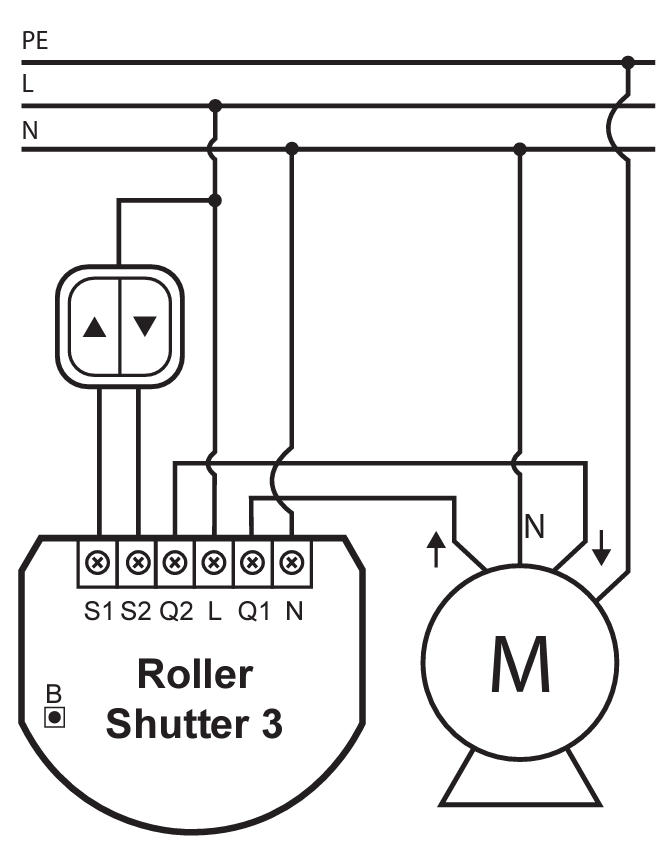

1. Installer enheten i henhold til koblingsskjemaet.



2. Slå på strømmen til enheten.
3. Åpne Futurehome-appen, gå til innstillinger → enheter → legg til enhet → Z-Wave → start.
4. Start inkluderingen på enheten i henhold til enhetens brukermanual.
5. Etter inkludering, finn enheten i enhetslisten og trykk på "innstillinger".
6. Gi enheten et navn, riktig funksjon og plasser den i et rom → lagre.

Før motoren kan styres, må motoren og Fibaro-enheten kalibreres. Les mer nedenfor.

Ytterligere informasjon

Kalibrering

1. Kjør ut skjermen, markisen eller lignende i nedre eller utfoldet stilling.
2. Åpne appen → innstillinger → enheter → persienne → Z-wave-parametere.
3. Angi parametrene ved å legge inn følgende tall:
   • parameter: 150
   • lengde: 1
   • verdi: 2
4. Set.
5. Skjermen vil bevege seg fra bunnen til toppen, deretter ned igjen og opp igjen før den stopper.

Fabrikkinnstilling

1. Bruke Roller shutter:

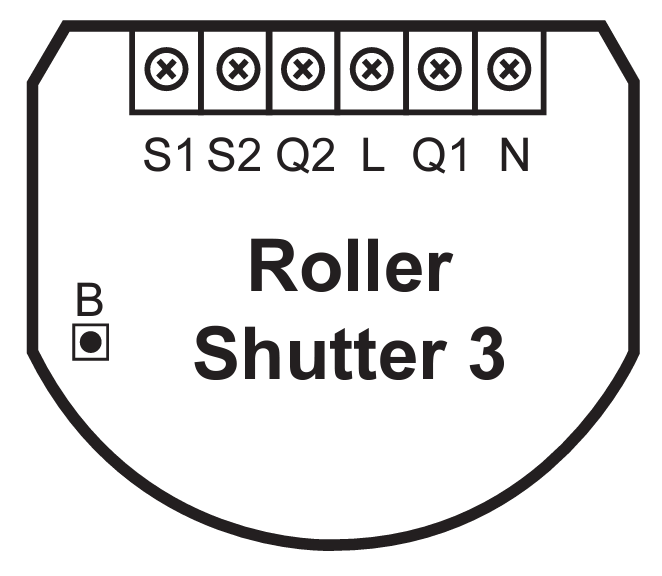

   Hold inne B-knappen til LED-en lyser gult → slipp og trykk raskt en gang til → etter noen sekunder skal LED-en lyse rødt.
2. Bruke appen:
   Start Z-Wave-eksklusjon (innstillinger → enheter → fjern enhet) → trykk B-knappen eller tilkoblet lysbryter 3 ganger innen 1,5 sekunder.

Tekniske spesifikasjoner

Dokumenter

Fibaro Roller Shutter 3 manual
