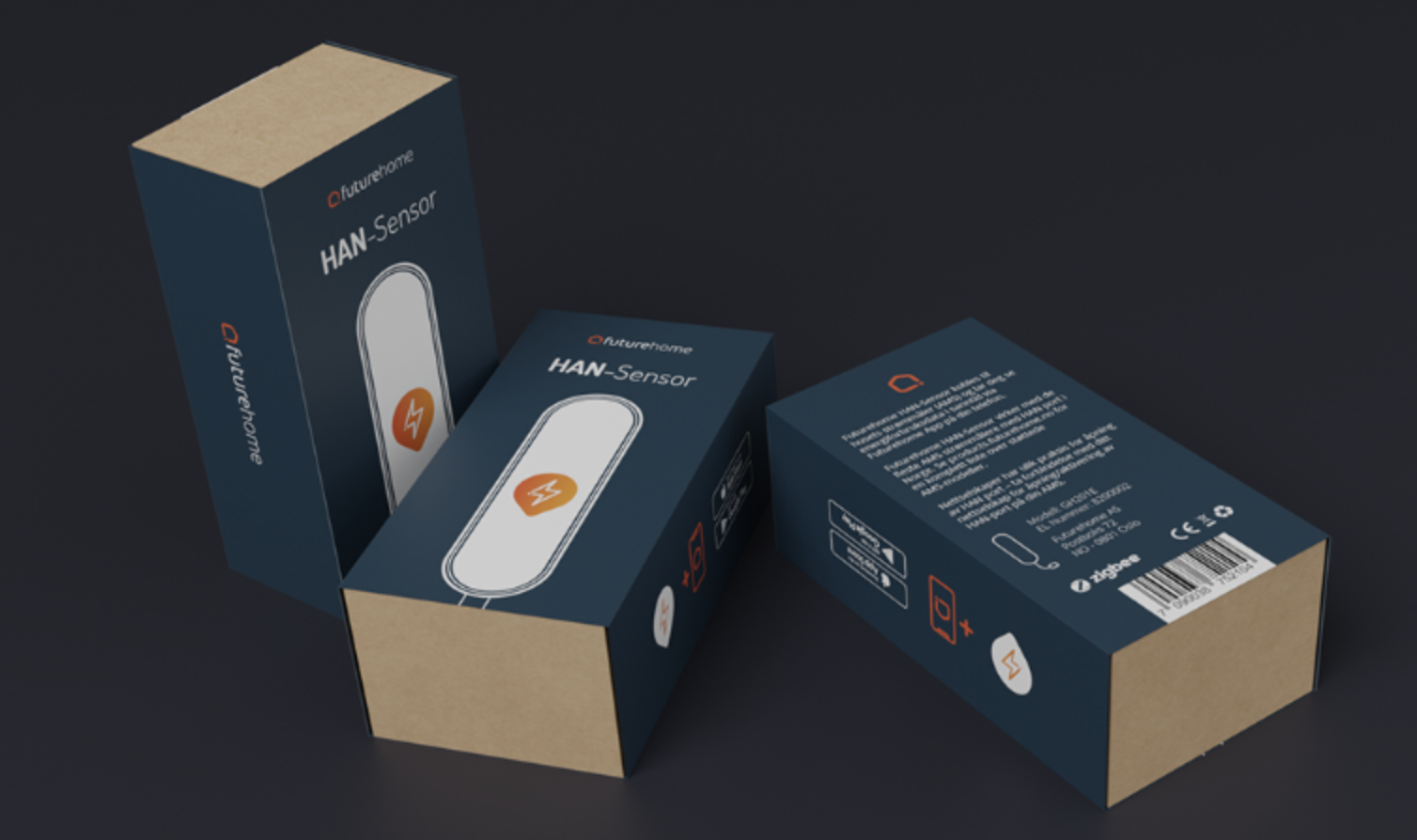

Futurehome HAN-sensori

Johdanto

Futurehome HAN-sensori kytketään talon sähkömittariin (AMS), ja sen avulla voit tarkastella energiankulutustietoja reaaliajassa puhelimesi Futurehome-sovelluksen kautta. Futurehome HAN-sensori on suunniteltu toimimaan kaikkien uusien HAN-portilla varustettujen AMS-sähkömittareiden kanssa Norjassa. Tuetut merkit ovat Aidon, Kamstrup ja Kaifa/Nuri. HAN-sensori kytketään sähkömittariin (AMS) ja paritetaan Smarthubiin. Sen avulla voit nähdä reaaliaikaista ja historiallista energiadataa puhelimesi Futurehome-sovelluksessa.

Huomaa, että tämä HAN-sensori ei sovellu ulkokäyttöön.

Tärkeää: Muista tilata AMS-mittarisi HAN-portin avaus verkkoyhtiöltäsi.

Asennusohje

1. Kytke HAN-sensori sähkömittariin (AMS) HAN-portin kautta. Jos et ole varma, missä HAN-portti sijaitsee AMS-mittarissasi, tarkista se mittarin käyttöohjeesta tai ota yhteyttä verkkoyhtiöösi. HAN-sensori etsii nyt Zigbee-verkkoa 15 minuutin ajan.
2. Avaa Futurehome-sovellus ja aloita Zigbee-liittäminen Smarthubissa. (Asetukset → laitteet → + lisää laite → Zigbee → aloita)
3. Kun HAN-sensori etsii verkkoa, laitteen LED-merkkivalo vilkkuu punaisena. Kun se lakkaa vilkkumasta, laitteen pitäisi olla löytänyt verkko pariliitosta varten. Ole kärsivällinen, mutta jos laite ei ole ilmestynyt 2 minuutin kuluessa, pidä laitteen painiketta (kannen alla) painettuna 15 sekuntia. Tämä nollaa laitteen ja asettaa sen uudelleen liittämistilaan.
4. Etsi laite laiteluettelosta → paina asetukset → sijoita se huoneeseen ja valitse toiminnoksi ”päämittari”.
5. Jos haluat nähdä historiallisen kulutuksen, sinulla on oltava Event collector -ohjelma ladattuna Smarthubiin. Tarkista tämä menemällä asetukset → Playground → kelaa kohtaan Event collector → jos se on ladattu, kaiken pitäisi olla kunnossa. Jos ei, paina sitä ja sitten ”lataa”-kuvaketta.

Signaalivoimakkuus

Saadaksesi lisätietoa signaalin laatuun vaikuttavista tekijöistä ja mahdollisten ongelmien ratkaisemisesta, voit vierailla artikkelissa, joka on linkitetty tähän.

Sensorin päivitys

16.01.23 julkaistiin päivitetty versio Futurehome-sovelluksesta (7.6.5) ja Smarthubin Zigbee-ohjelmistosta (2.4.6). Tämä sisältää HAN-sensorin päivityksen, joka alkaa automaattisesti Smarthubin päivityksen ja/tai HAN-sensorin liittämisen jälkeen (jos sitä ei ole päivitetty aiemmin). Voi kestää useita tunteja ennen kuin päivitys alkaa HAN-sensorissa, joten anna laitteen olla rauhassa, mieluiten yön yli. Kun päivitys alkaa, voit nähdä edistymisen Energia-tiili-näkymässä ja HAN-sensorin asetuksissa. Edistymisen visualisointi vaatii sovellusversion 7.6.5 tai uudemman.
Asentajana sinun ei tarvitse odottaa asiakkaan luona päivityksen valmistumista. Tämän pitäisi päivittyä täysin itsestään, ja jos jokin menee vikaan, meillä on hyvät tukirutiinit asian korjaamiseksi asiakkaan kanssa.

Päivitys 02.03.23:

• Tiheämpi raportointiväli.
• Parannuksia virheellisiin arvoihin.
• Itsekorjautuva päivitys datan puuttuessa.
• Yleisiä parannuksia OTA-päivitys-prosessiin.

Vianetsintä päivityksen jälkeen

• Jos HAN-sensorissa palaa jatkuva punainen valo, ota yhteyttä tukeen. Lähetä yhteydenottopyyntö tästä ilmoittaen, että HAN-sensorin valo palaa, rekisteröity sähköpostiosoite sekä kotitalous nimi sovelluksessa.
• Jos päivitys epäonnistuu, saat tapahtuman aikajanaan. Tässä tapauksessa se joko aloittaa uuden päivityksen (ole hyvä ja odota) tai palaa jatkuva punainen valo (ota yhteyttä tukeen).
• Jos HAN-sensorista puuttuu dataa tai se raportoi virheellisesti päivityksen jälkeen, irrota se → odota 10-20 sekuntia → kytke se takaisin. Tämän vaiheen voi toistaa 2-3 kertaa, jos se ei onnistu.
• Jos se ei vieläkään toimi optimaalisesti, yritä liittää se uudelleen. Tämä tehdään nollaamalla HAN-sensori (katso alla oleva osio). Kun sensori on nollattu, voit aloittaa Zigbee-liittämisen (asetukset → laitteet → lisää laite → Zigbee → aloita).

Laitteen nollaus

Laitteen nollaamiseksi sinun on avattava kansi ja etsittävä toimintopainike. Se on heti sen liittimen oikealla puolella, johon kaapeli kytketään laitteeseen, ja aivan LED-merkkivalon vieressä. Pidä painiketta painettuna 15 sekuntia (LED-valon pitäisi vilkkua nopeasti 3 kertaa).

Tekniset tiedot

Dokumentit

• HAN-Sensor - FDV.pdf200 kt
• HAN Sensor - User Guide EN.pdf700 kt
• HAN-Sensor - Brukermanual NO.pdf700 kt
