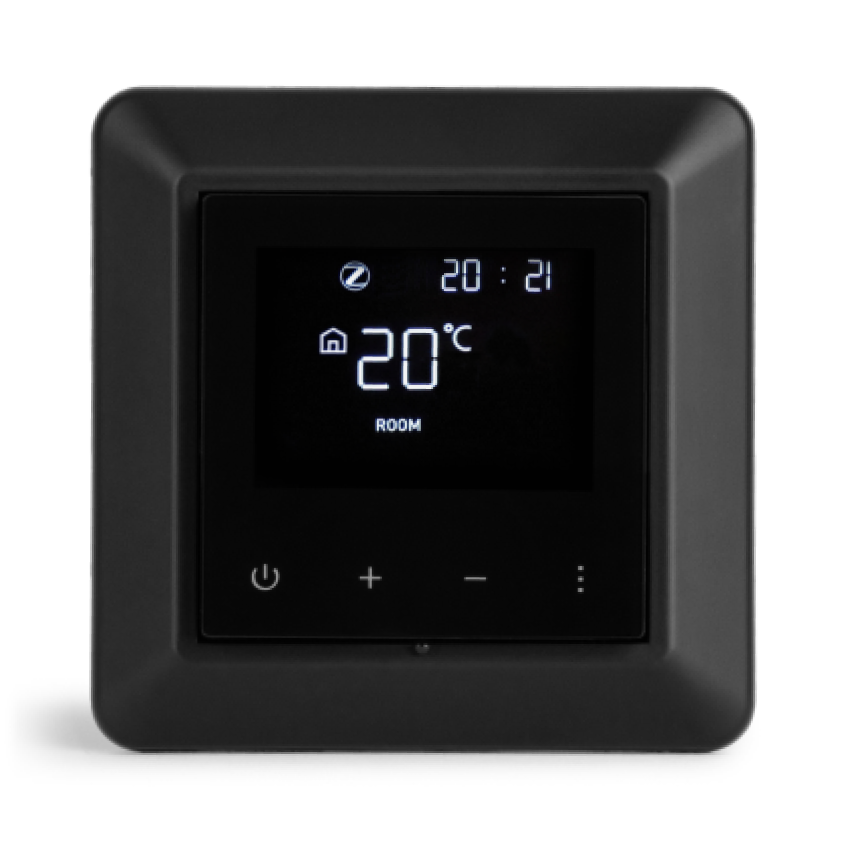

Futurehome-älytermostaatti (musta)

Esittely

Futurehome-älytermostaatti sopii suomalaisiin, ruotsalaisiin ja norjalaisiin seinäkoteloihin ja asennusjärjestelmiin, mikä helpottaa vaihtoa perinteisistä termostaateista älykkääseen ratkaisuun.

Se on yhteensopiva 10, 12, 15 ja 47 kOhmin antureiden kanssa ja kestää 16 A / 3600 W kuormituksen.

Tämä termostaatti ei ole tehonsäädin. Se on asennettava huoneeseen tai sillä on oltava kaapelilla kytketty anturi huoneen sisällä.

Asennusopas

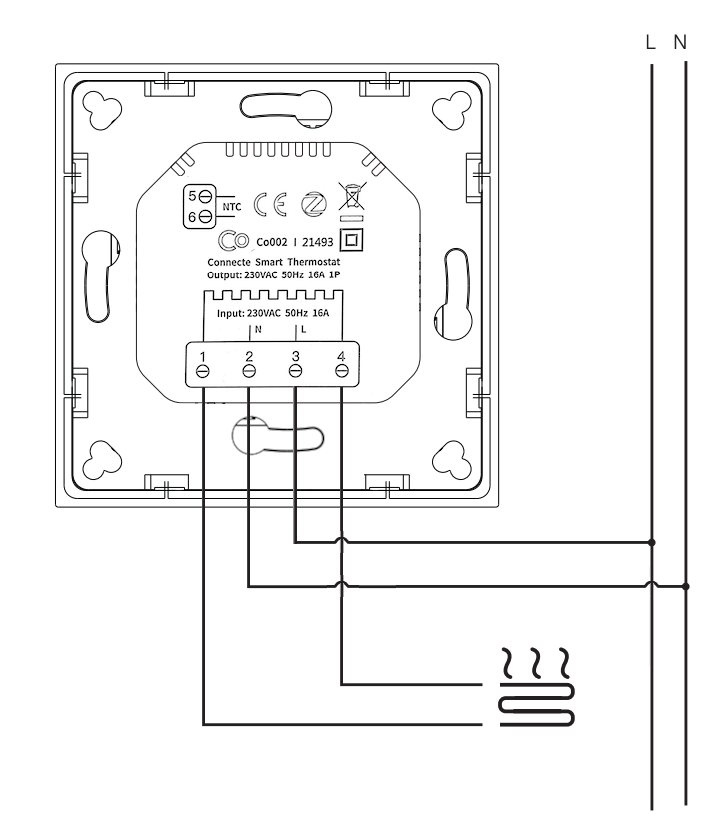

1. Asenna termostaatti kytkentäkaavion mukaisesti.

2. Siirry Futurehome-sovelluksessa asetuksiin → laitteet → lisää laite → Zigbee → aloita.
3. Paina termostaatin miinuspainiketta 8 sekunnin ajan. Zigbee-kuvake alkaa vilkkua termostaatin näytössä.
4. Kun sovellus löytää laitteen, paina OK, valmis.
5. Napsauta termostaattia laiteluettelosta ja paina sitten asetukset.
6. Anna termostaatille nimi ja aseta se huoneeseen → tallenna.

Määritykset

Määritä oikea lämpötila-anturi:

1. Paina termostaatin painikkeita (+) ja (-) 5 sekunnin ajan.
2. Ylhäällä näkyvä asetus 1 on anturin valinta.
   Paina (+) tai (-) vaihtaaksesi anturin tyyppiä ja vahvista painamalla ⏻.
   Arvo 0: sisäinen anturi
   Arvo 1: lattia-anturi

Lisätietoja

Sähkömittari

Termostaatin uusimmassa versiossa on sisäänrakennettu sähkömittari.

Jos et näe kulutusta automaattisesti, sinulla on ensimmäinen laiteversio, jossa ei ole sähkömittaria:

1. Siirry asetuksiin → laitteet → termostaatti → lisätoiminnot → syötä wattiarvo (W).
   Syötä arvo watteina (ei kW). Esimerkiksi: 1800 – ei 1,8.

Kanavat

Sovelluksessa termostaatissa on kaksi kanavaa:

• kanava 1: sisältää termostaatin ja valitun anturin
• kanava 2: sisältää anturin, jota ei ole valittu

Katso lisätietoa kanavista tästä linkistä.

Lisäasetukset

1. Avaa valikko:
   Paina painikkeita (+) ja (-) samanaikaisesti 5 sekunnin ajan. Valikon yläosassa näkyvät numerot tarkoittavat kutakin asetusta.
2. Muokkaa asetusta:
   Paina (...) → muuta asetuksen arvoa painikkeilla (+) ja (-) → tallenna painamalla virtapainiketta ⏻.

• Asetuksen numero	Asetuksen nimi	Saatavilla olevat arvot	Oletusarvo
  1.	Anturin tyyppi	0: sisäinen huoneanturi 1: lattia-anturi 2: maksimisuojaus*	0
  2.	Lattia-anturin tyyppi	0: 10 kOhm (toimitettu) 1: 12 kOhm 2: 15 kOhm 3: 47 kOhm	0
  3.	Maksimisuojauksen lämpötila	20–95 °C --: Ei rajoituksia	27 °C
  4.	Hystereesi	1–9 °C	2 °C
  5.	Kalibrointi	-9 – +9 °C	0 °C
  6.	Korkein asetusarvo	35–90 °C	35 °C
  7.	Alin asetusarvo	0–30 °C	5 °C
  8.	Koti-tilan asetusarvo**		22 °C
  9.	Poissa-tilan asetusarvo		15 °C
  10.	Näytön kirkkaus Uni-tilassa	1–10	1
  11.	Avoimen ikkunan tunnistus	0 – ei käytössä 1 – käytössä	1
  12.	Käynnistä termostaatti uudelleen	Valitse == ja odota 5 sekuntia	=
  13.	Tehdasasetusten palautus	Valitse == ja odota 5 sekuntia	=

  *Maksimisuojaus säädetään ilman lämpötilan perusteella, mutta sillä on maksimiraja lattia-anturille. Se soveltuu esimerkiksi puulattioille.

  **Koti-tila tarkoittaa tilaa termostaatissa, ei sovelluksessa – näitä kahta ei tule sekoittaa.

Tilat

Huomautus: nämä ovat termostaatin omia tiloja, jotka poikkeavat Futurehomen tiloista.

• Lämmitys – suositeltu, noudattaa komentoja, tiloja, pikanäppäimiä ja automaatioita
• Koti – asettaa lämpötilan oletusarvoon 22 °C, joka on muokattavissa lisäasetuksista
• Eco poissa – asettaa lämpötilan oletusarvoon 15 °C, joka on muokattavissa lisäasetuksista
• Uni – asettaa lämpötilaksi 18 °C
• Automaattinen – sisäänrakennettu viikko-ohjelma, ei suositella useimmille käyttäjille, käytä sen sijaan Lämmitys-tilaa

Tekniset tiedot
