Esittely
Fibaro Dimmer 2 voidaan asentaa helposti olemassa olevien valokytkimien taakse. Se voi ohjata kytkettyä valonlähdettä langattomasti tai liitetyn seinäkytkimen kautta. Himmennin mittaa myös sähkönkulutusta.

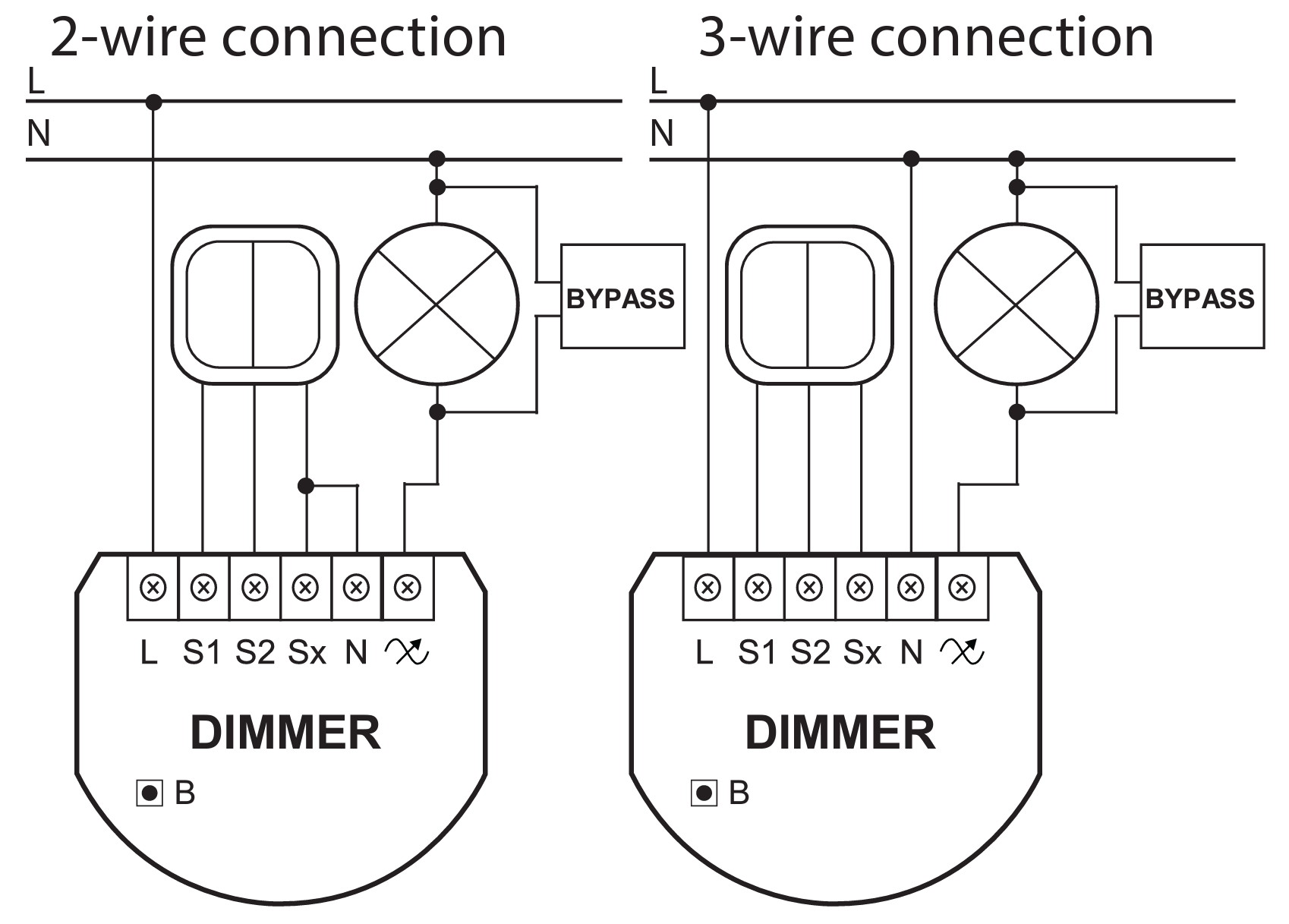

Jos himmentimeen on kytketty kuorma, jonka sähkönkulutus on alle 50 W, tarvitset Fibaro Bypass 2 FGB-002 -laitteen, jotta laite toimii optimaalisesti.
| Valmistaja | Fibaro |
| EL-numero | 4512380 |
| Toimittajan tuotenumero | 4512380 |
| ETIM-luokka | EC001094 – Himmennystoimilaite verkkojärjestelmään |
Asennusopas
Huomautus: Laitteen saa asentaa vain valtuutettu sähköasentaja. Laitteessa on jännitteisiä komponentteja, kun kuorma on kytketty pois päältä. Huolto on suoritettava aina eristetysti.

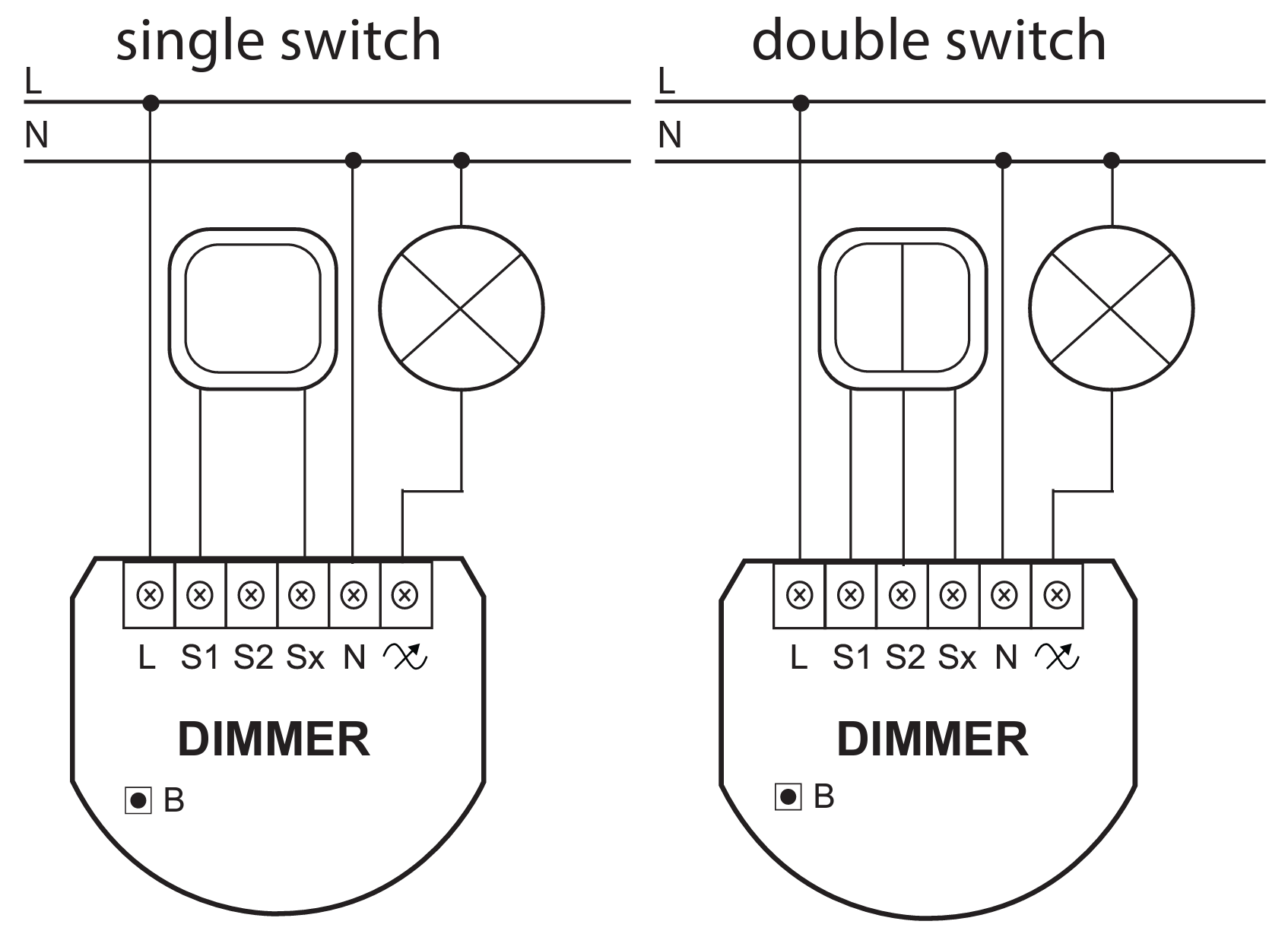

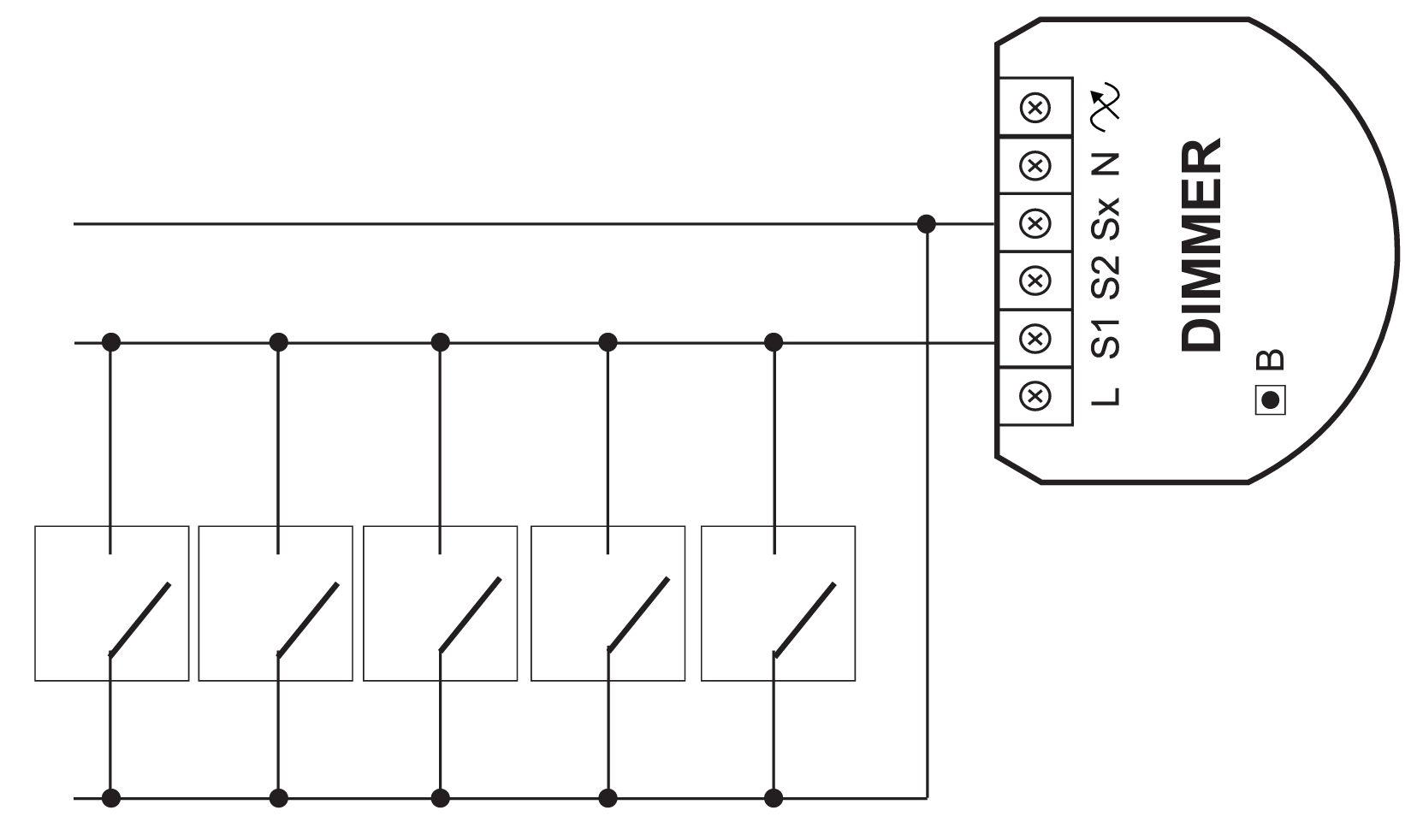

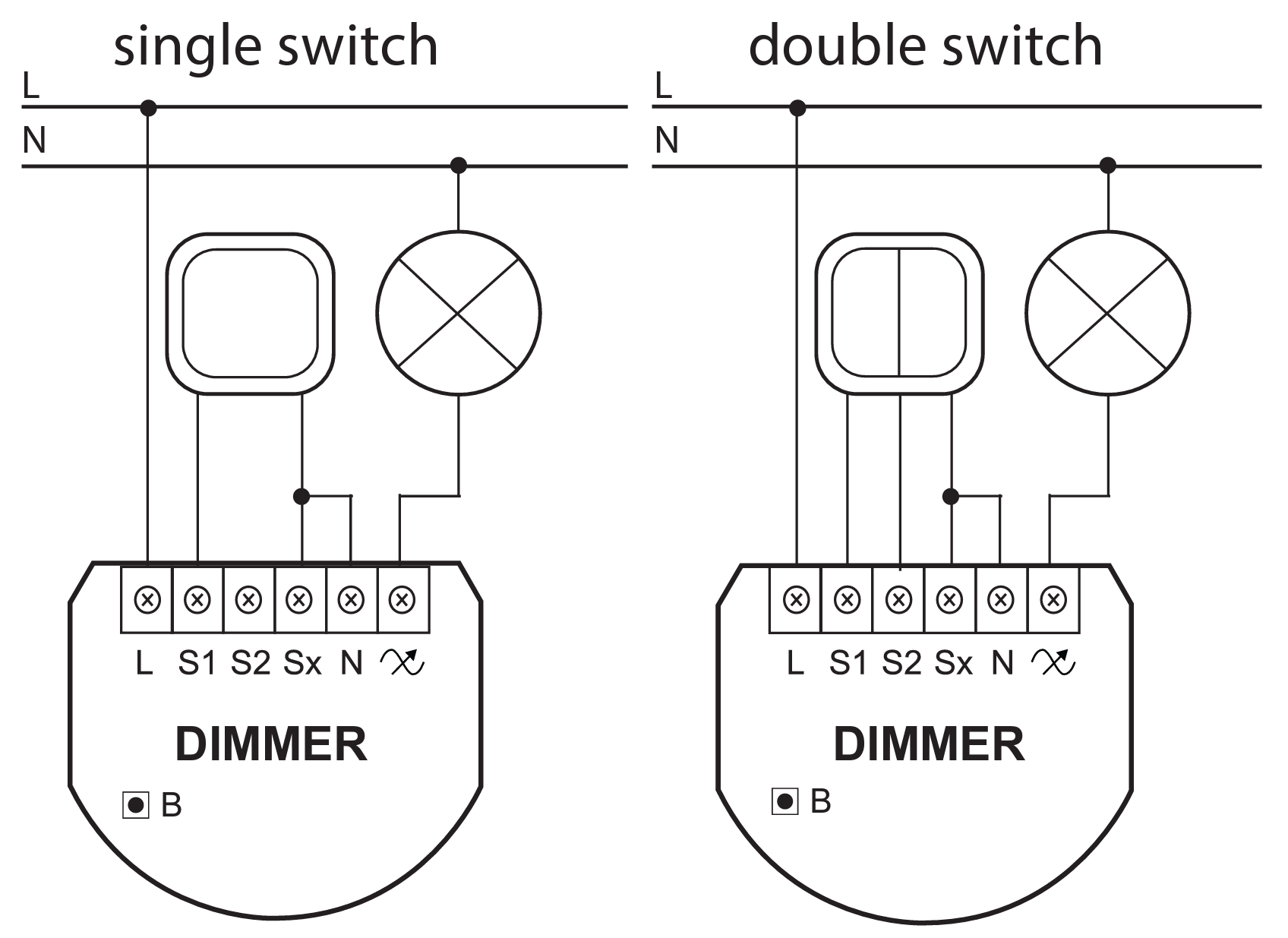

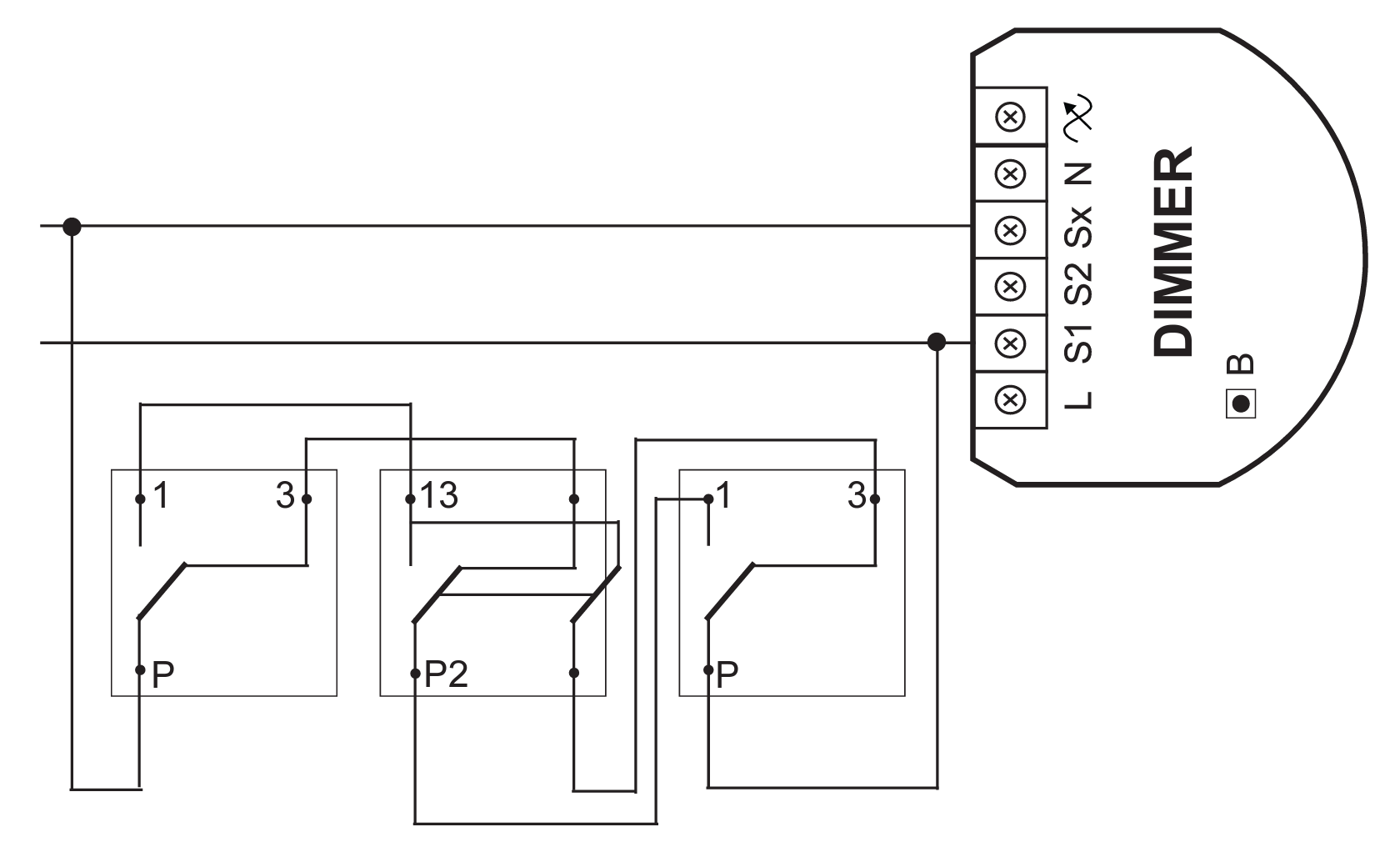

- Asenna himmennin kytkentäkaavion mukaisesti.

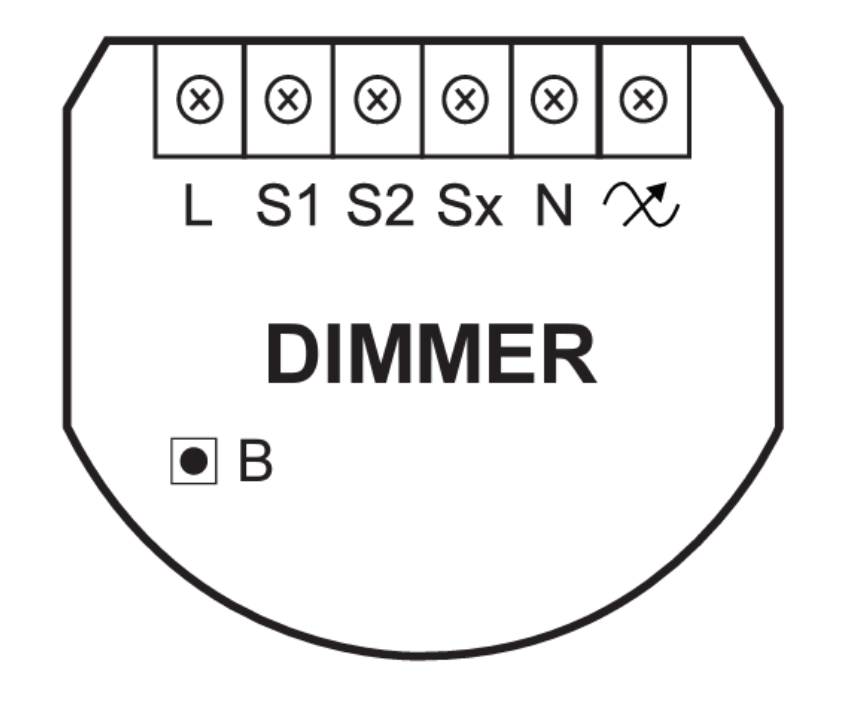

| L | S1 | S2 | Sx | N | ~ | B |
| Vaihejohdin | Kytkimen 1 liitäntä (käytetään myös lisätessä Smarthubiin) | Liitäntä kytkimelle 2 | Kytketyn kytkimen virransyöttöliitin (L) | Nollajohtimen liitäntä | Himmennystason lähtö | Toimintokytkin (käytetään lisäämiseen ja valikossa liikkumiseen) |
- Kytke jännite himmentimeen. Jos himmennin kytketään virtaan ensimmäistä kertaa, se kalibroi kytketyn kuorman automaattisesti. Voit aloittaa lisäämisen vasta kalibroinnin valmistumisen jälkeen.
- Avaa Futurehome-sovellus ja siirry asetuksiin → laitteet → lisää laite → Z-Wave.
- Valitse Pakota suojaamaton lisäys ja Lisää tunnetut laitteet nopeammin. (Jos laite ei toimi oikein, kokeile ilman Lisää tunnetut laitteet nopeammin -valintaa.)
- Paina nopeasti 3 kertaa 1,5 sekunnin sisällä B-painiketta tai kytkettyä kytkintä S1-tulossa.
- Kun himmennin on lisätty, etsi se laiteluettelosta ja paina Asetukset.
- Anna himmentimelle nimi, oikea toiminto ja aseta se huoneeseen → tallenna.
Huomautus: Varmista, että käytät oikeita kanavia. Lue lisää alta.
Lisätietoja
Kanavat
Sovelluksessa Fibaro-himmentimellä on 3 kanavaa:
- kanava 0: itse laite, jätettävä ilman toimintoa
- kanava 1: käytetään sovelluksessa himmentimen ohjaamiseen, aseta huoneeseen ja anna toiminto.
- kanava 2: laitteen S2-tulo, jota käytetään liitoksiin (jos sinulla on S2:een liitetty kytkin)
Katso lisätietoa kanavista tästä linkistä.
Tehdasasetusten palautus
- Himmentimessä:
Pidä B-painiketta painettuna, kunnes merkkivalo syttyy keltaisena → vapauta painike ja paina nopeasti uudelleen → muutaman sekunnin kuluttua merkkivalon pitäisi syttyä punaisena. - Sovelluksessa:
Aloita Z-Waven poisto (asetukset → laitteet → poista laite) → paina B-painiketta tai kytkettyä valokytkintä 3 kertaa 1,5 sekunnin sisällä.
Tekniset tiedot
| Virtalähde | 100–240 V |
| Sähkönkulutus | < 1,3 W |
| Käyttövirta | 0,25–1,1 A |
| Korkeus | 38,25 |
| Leveys | 42,5 |
| Syvyys | 20,3 |
| Tiedonsiirto | Z-Wave |
Asiakirjat
- FGD-212-EN-T-v1.1.pdf500 kt
