Fibaro Roller Shutter 3

Esittely

Fibaro Roller Shutteria käytetään pimennysverhojen, markiisien, valkokankaiden, rullaverhojen, ritilöiden, porttien ja sälekaihtimien moottoriohjaukseen.

Asennusopas

Huomautus: Laitteen saa asentaa vain valtuutettu sähköasentaja. Laitteessa on jännitteisiä komponentteja, kun kuorma on kytketty pois päältä. Huolto on suoritettava aina eristetysti.

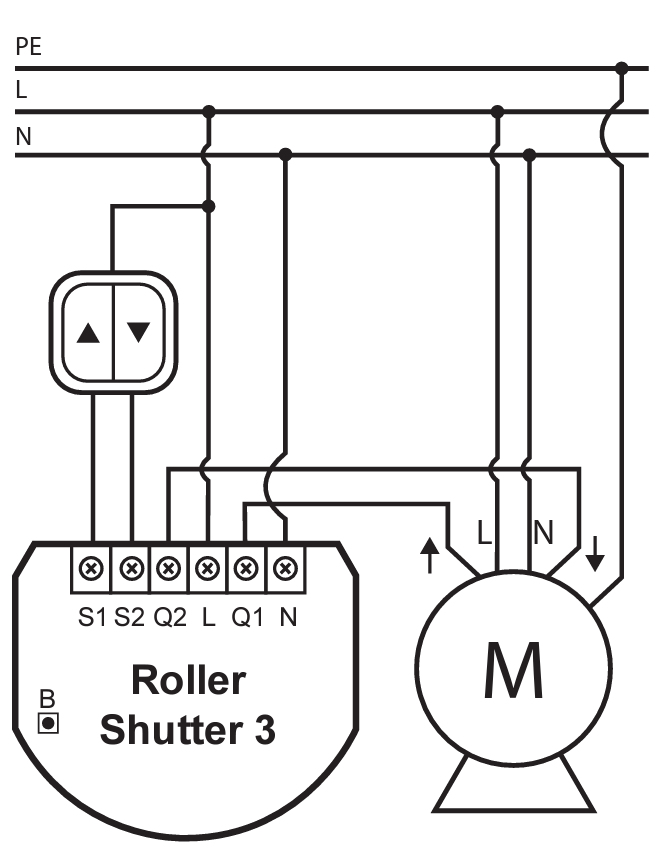

1. Asenna himmennin kytkentäkaavion mukaisesti.



2. Kytke jännite laitteeseen.
3. Avaa Futurehome-sovellus ja siirry asetuksiin → laitteet → lisää laite → Z-Wave.
4. Aloita laitteen lisääminen laitteen käyttöohjeen mukaisesti.
5. Kun laite on lisätty, etsi se laiteluettelosta ja paina Asetukset.
6. Anna laitteelle nimi, oikea toiminto ja aseta se huoneeseen → tallenna.

Ennen kuin moottoria voidaan ohjata, moottori ja Fibaro-laite on kalibroitava. Lue lisää alta.

Lisätietoja

Kalibrointi

1. Aseta valkokangas, markiisi tai vastaava tuote alimpaan asentoonsa tai kokonaan auki.
2. Avaa sovellus → asetukset → laitteet → rullakaihdin → Z-waven parametrit.
3. Määritä parametri syöttämällä seuraavat numerot:
   • parametri: 150
   • pituus: 1
   • arvo: 2
4. Aseta.
5. Valkokangas liikkuu alhaalta ylös, takaisin alas ja taas ylös ja sitten pysähtyy.

Tehdasasetusten palautus

1. Rullakaihtimessa:

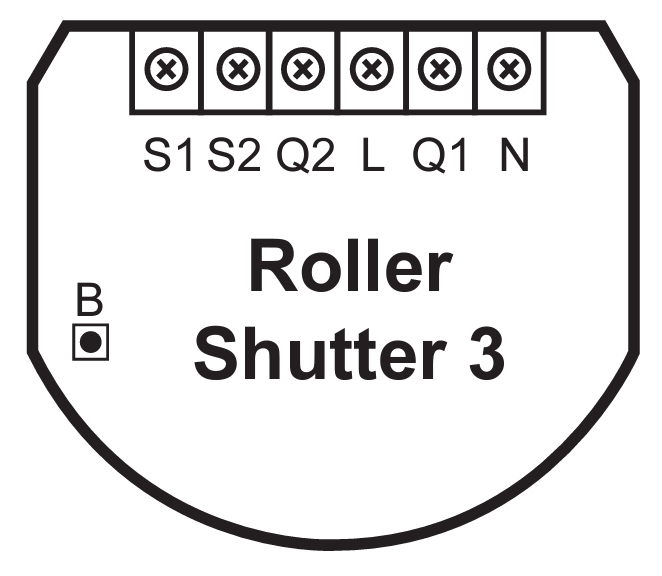

   Pidä B-painiketta painettuna, kunnes merkkivalo syttyy keltaisena → vapauta painike ja paina nopeasti uudelleen → muutaman sekunnin kuluttua merkkivalon pitäisi syttyä punaisena.
2. Sovelluksessa:
   Aloita Z-Waven poisto (asetukset → laitteet → poista laite) → paina B-painiketta tai kytkettyä valokytkintä 3 kertaa 1,5 sekunnin sisällä.

Tekniset tiedot

Asiakirjat

Fibaro Roller Shutter 3 -käyttöohje
