Heatit ZTRM2fx Termostat

Inledning

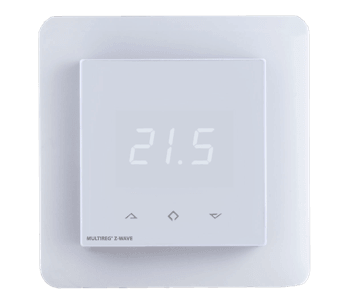

Heatit Z-TRM2fx är en väggmonterad termostat utformad för att styra elektriska golvvärmesystem.

Installationsguide

Obs! Installation måste göras av en certifierad elektriker. Innan installationen ska du koppla bort all ström till termostatens huvudkablar. Under installationen måste strömmen till termostaten vara frånkopplad hela tiden.

1. Installera enheten enligt manualen.
2. Slå på spänningen till enheten.
3. Öppna Futurehome-appen och gå inställningar → enheter → lägg till en enhet → Z-Wave.
4. Välj "inte säker inkludering" och "inkludera kända enheter snabbare" → starta.
5. Tryck och håll in mittknappen (bekräfta) i 10 sekunder → skärmen kommer att visa "AV".
6. Tryck på den högra (ner) knappen flera gånger tills skärmen visar “Con”.
7. Håll ner mittknappen (bekräfta) i cirka 2 sekunder.
8. Displayen på termostaten kommer att visa en roterande cirkel och sedan Inc.
9. Efter inkludering letar du upp enheten i enhetslistan och trycker på "inställningar".
10. Ge den ett namn, rätt funktion och placera den i ett rum → spara.
    Obs! Se till att använda rätt kanaler. Läs mer nedan.

Ytterligare information

Kanaler

Enheten har 5 kanaler:

• kanal 0: en fysisk enhet som används för konfiguration
  • byt namn om du föredrar och lägg inte i ett rum
• kanal 1: termostaten
  • placera den i ett rum i appen
• kanal 2: extern sensor för rumstemperatur
  • om du använder en trådbunden rumssensor, placerar du den i samma rum som kanal 1
• kanal 3: golvsensor
  • lägg detta i samma rum som kanal 1 om du använder en golvsensor
• kanal 4: ett relä
  • För att få energidata kan du skapa ett separat rum som heter "Värmekablar" och placera kanal 4 i detta rum med värmefunktionen. Inga andra temperatursensorer får placeras i detta rum.

För att lära dig mer om kanaler går du till artikeln som är länkad här.

Fabriksåterställning

För att återställa en enhet trycker du och håller ner den mittersta (bekräfta) och den högra (ner) knappen i 20 sekunder. Den kommer att visa Res.

Termostatprogram

Termostaten har 2 huvudprogram:

• CO (komfort): normal rumstemperatur
• ECO (ekonomi): för sällan använda rum och om du är borta

För att växla läget trycker du på mittknappen (bekräfta) i 2 sekunder. Det rekommenderas att alltid använda CO, eftersom ECO inte låter dig överskrida den inställda temperaturen.

Tekniska detaljer

Dokument

• Heatit_z-trm2fx_fw 3.4_ver2018-a_eng.pdf500 kB
