Introduktion
Fibaro Dimmer 2 kan enkelt installeras bakom befintliga lampkontakter. Den kan driva en ansluten ljuskälla trådlöst eller genom en ansluten väggkontakt. Dimmern mäter också strömförbrukning.

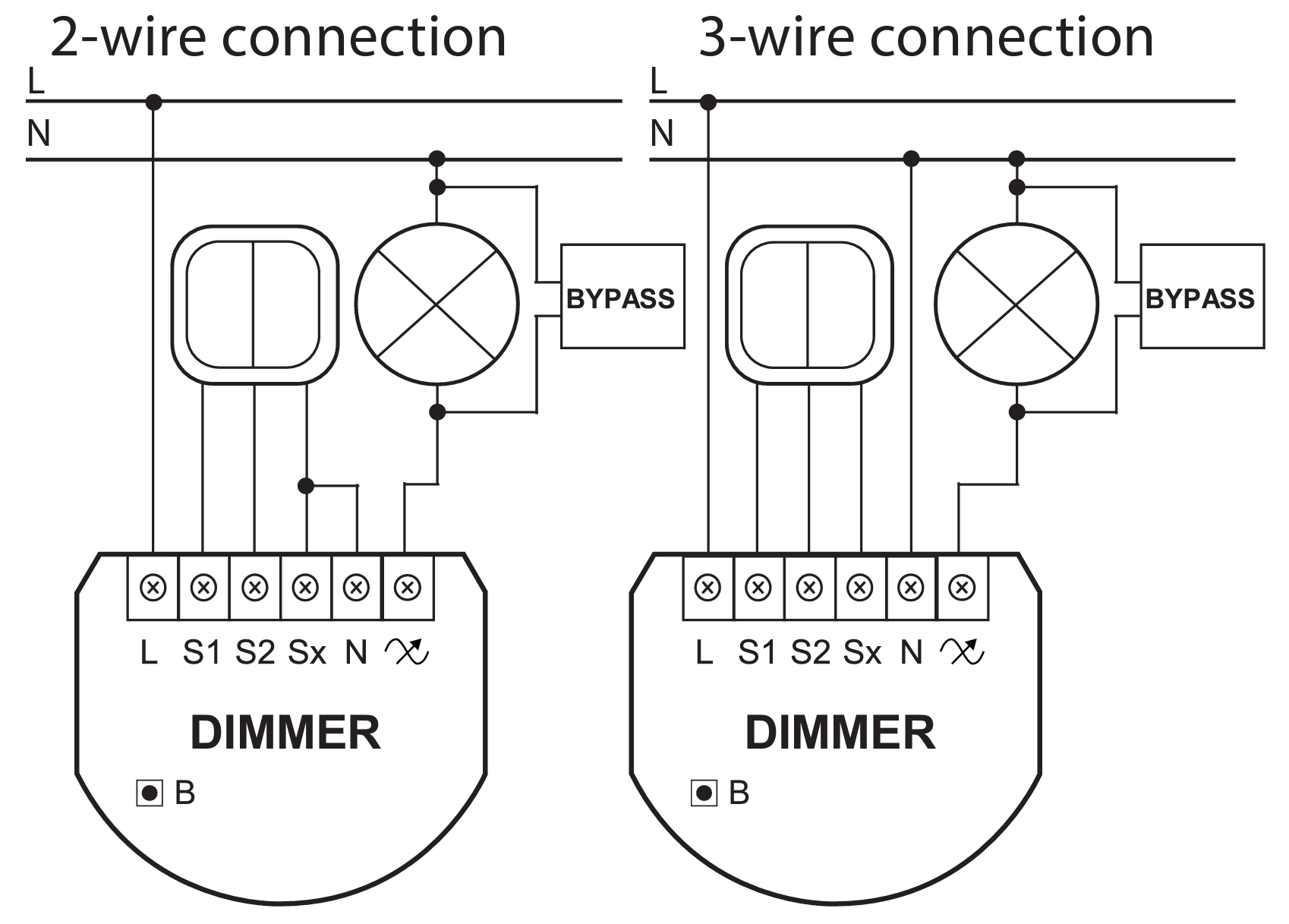

Om dimmern har en ansluten belastning med en strömförbrukning på mindre än 50W, måste Fibaro Bypass 2 FGB-002 fungera optimalt.
| Tillverkare | Fibaro |
| EL-nummer | 4512380 |
| Leverantörers artikelnummer | 4512380 |
| ETIM-klass | EC001094 - Dimrande ställdon för bussystem |
Installationsguide
Obs! Installation måste göras av en certifierad elektriker. Enheten har strömförande komponenter när belastningen är avstängd. Allt underhåll måste utföras på en isolerad kurs.

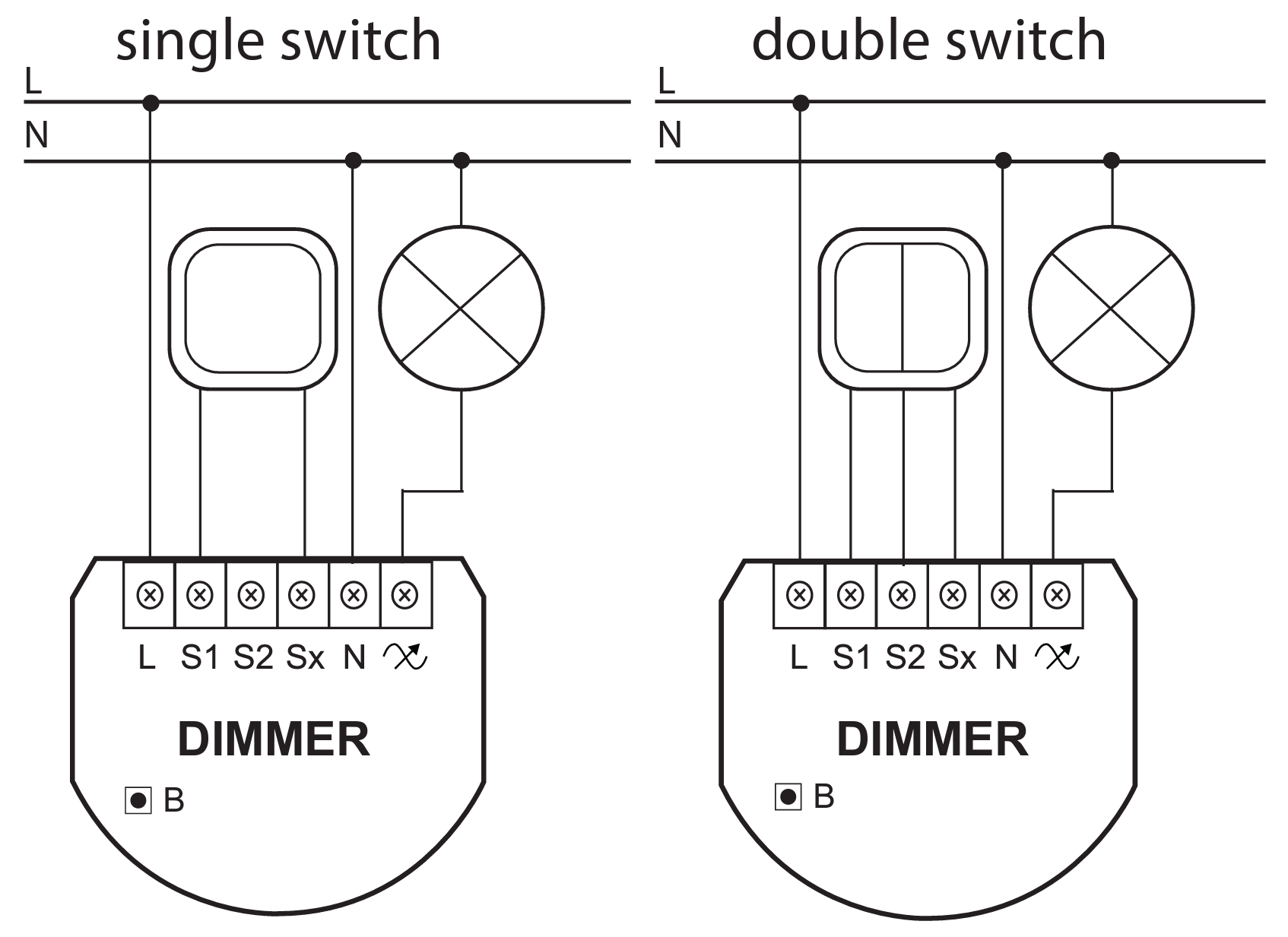

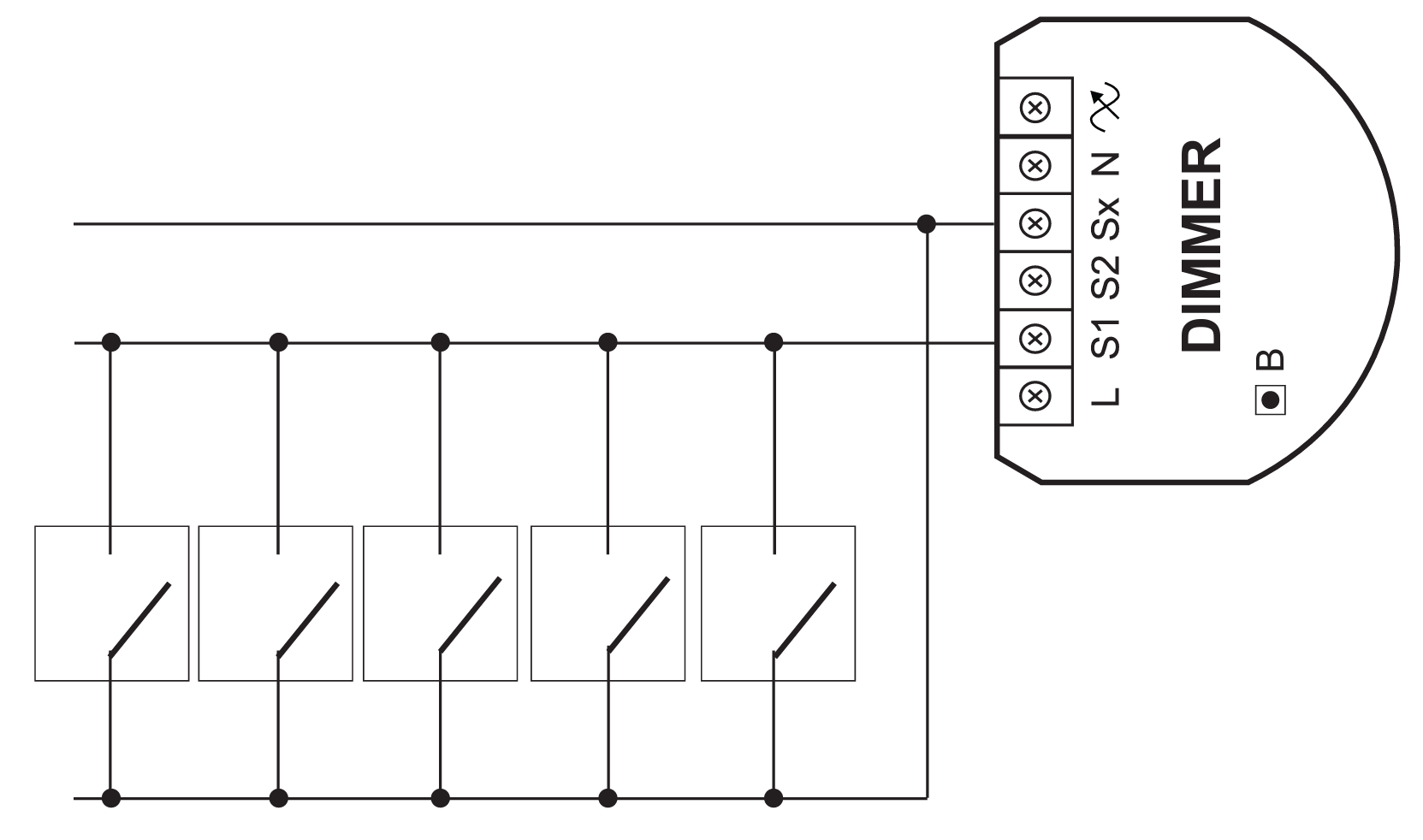

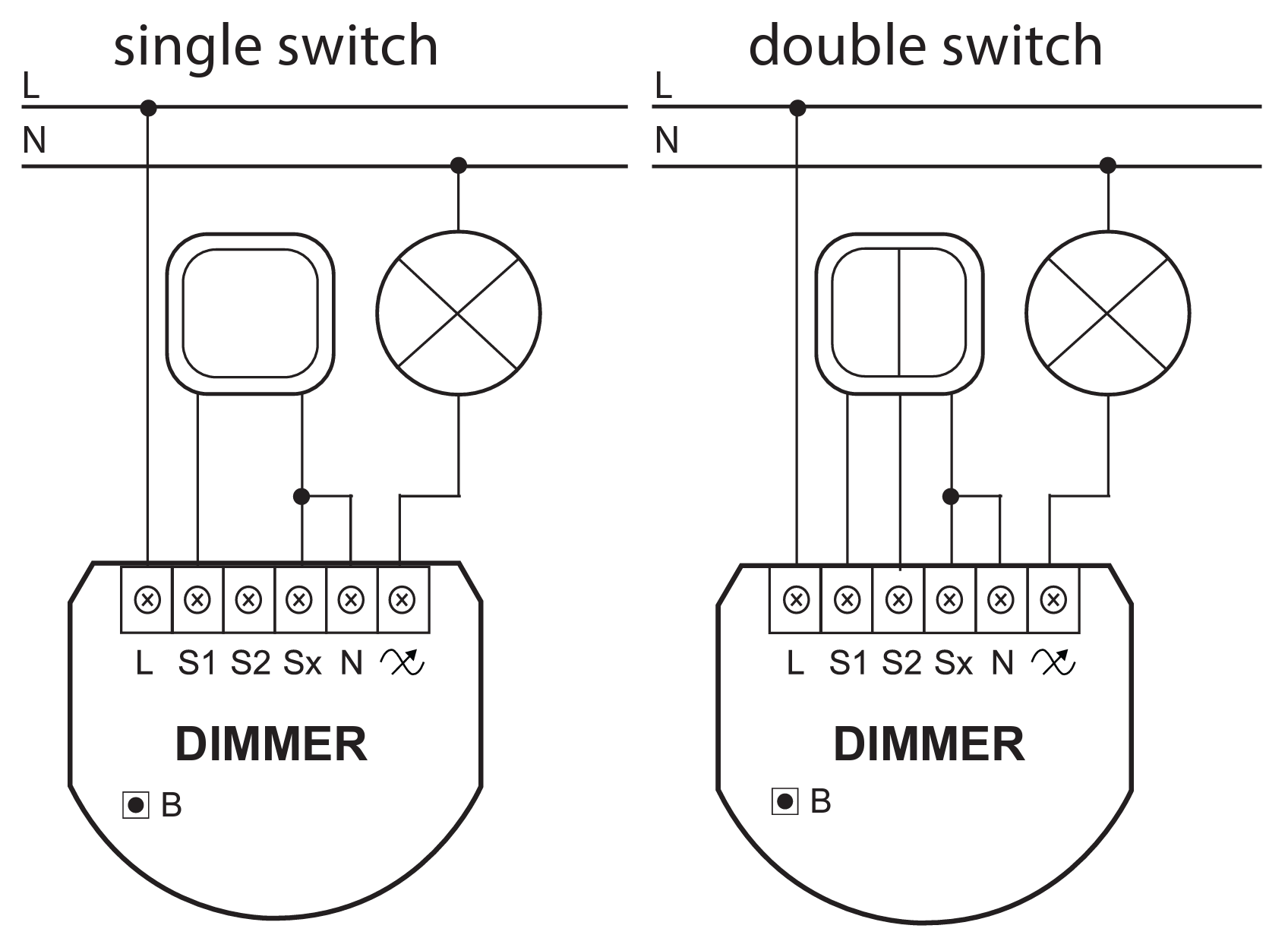

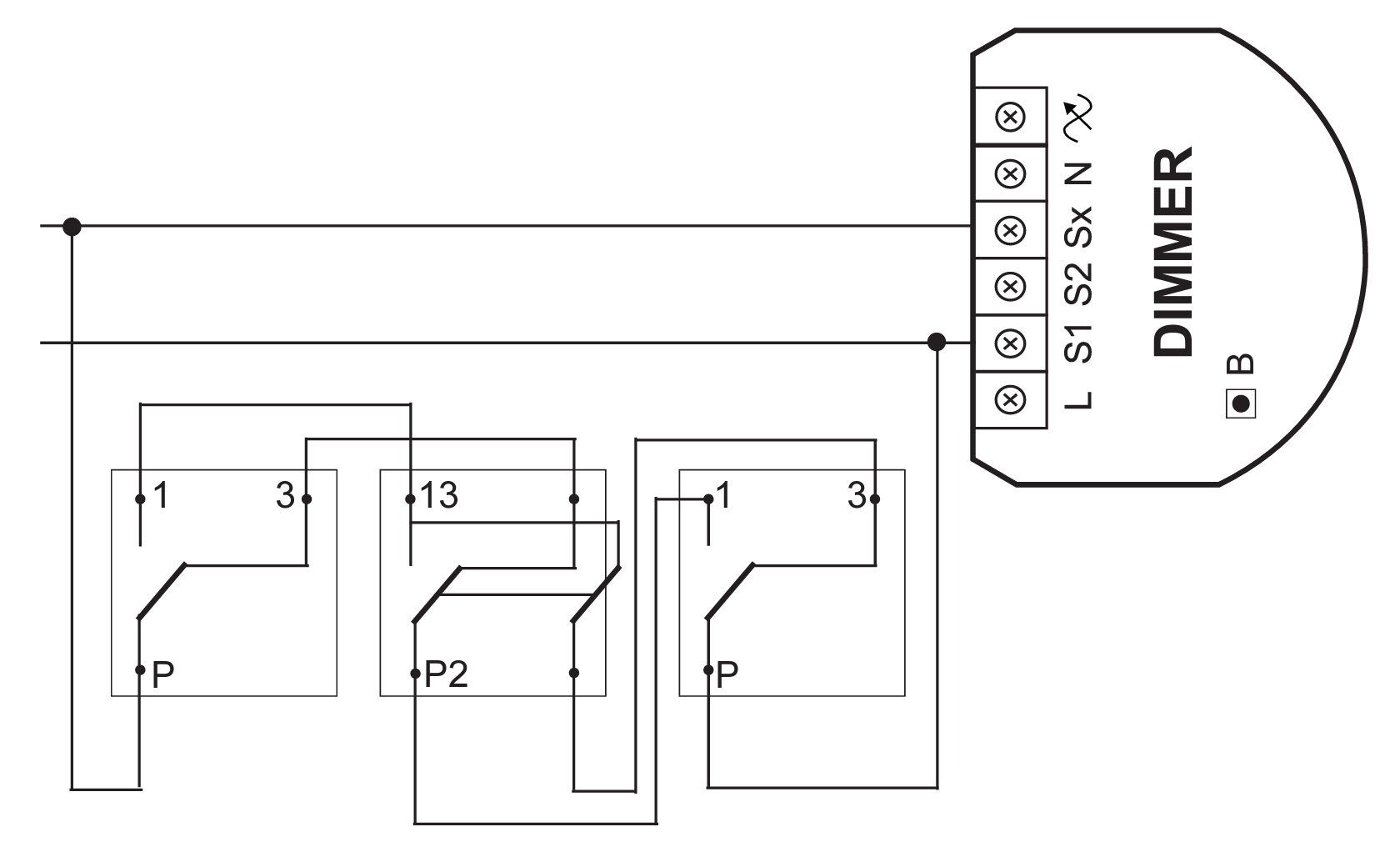

- Installera dimmern enligt kopplingsschemat.

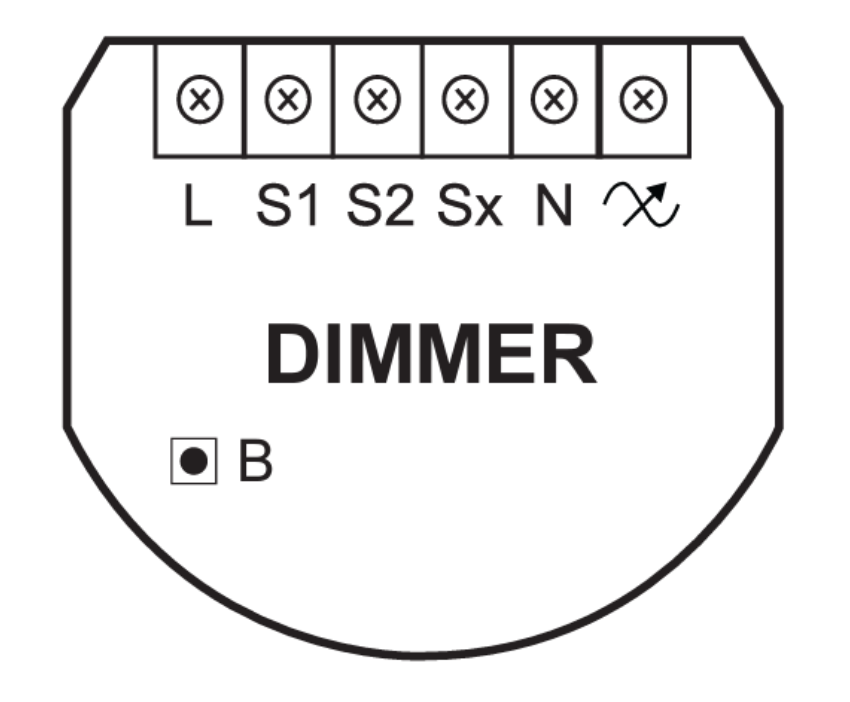

| L | S1 | S2 | Sx | N | ~ | B |
| Fasledare | Anslutning för brytare 1 (används också för inkludering med Smarthub) | Anslutning för brytare 2 | Anslutning för försörjning av ansluten brytare (L) | Neutral ledaranslutning | Utmatningsnivå för dimning | Funktionsbrytare (används för inkludering och menynavigering) |
- Slå på spänningen till dimmern. Om det är första gången den slås på kommer dimmern att köra en automatisk kalibrering av den anslutna belastningen. Du kan bara börja inkludering efter att kalibreringen är klar.
- Öppna Futurehome-appen, gå till inställningar → enheter → lägg till en enhet → Z-wave.
- Välj "forcera icke säker inkludering" och "inkludera kända enheter snabbare". (Om enheten inte fungerar korrekt, försök utan "inkludera kända enheter snabbare" markerad.)
- Tryck snabbt 3 gånger inom 1,5 sekunder på knappen "B" eller ansluten brytare på S1-ingången.
- Efter inkludering letar du upp dimmern i enhetslistan och trycker på "inställningar".
- Ge dimmern ett namn, rätt funktion och placera den i ett rum → spara.
Obs! Se till att använda rätt kanaler. Läs mer nedan.
Ytterligare information
Kanaler
I appen har Fibaro Dimmer 3 kanaler:
- kanal 0: själva enheten, måste lämnas utan funktionalitet
- kanal 1: används i appen för att styra dimmern, placera i ett rum och ge en funktion.
- kanal 2: S2-ingången på enheten, som används för anknytningarna (om du har en brytare ansluten till S2)
Se denna länk för mer information om kanaler.
Fabriksåterställning
- Använda dimmern:
Tryck och håll in B-knappen tills LED-lamporna börjar lysa gult → släpp och tryck snabbt en gång till → efter några sekunder bör LED-lamporna lysa rött. - Använda appen:
Starta Z-Wave-exkludering (inställningar → enheter → ta bort enhet) → tryck på B-knappen eller ansluten ljusbrytare 3 gånger inom 1,5 sekunder.
Tekniska detaljer
| Strömförsörjning | 100-240V |
| Strömförbrukning | < 1,3W |
| Operationell ström | 0,25-1,1A |
| Höjd | 38,25 |
| Bredd | 42,5 |
| Djup | 20,3 |
| Kommunikation | Z-Wave |
Dokument
- FGD-212-EN-T-v1.1.pdf500 kB
