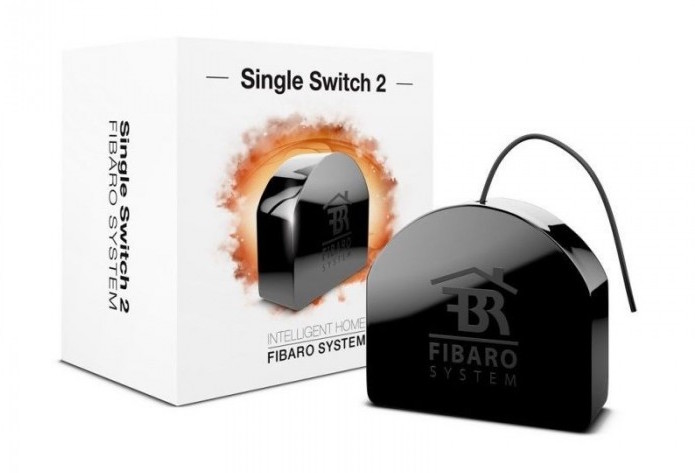

Fibaro Single Switch 2

Inledning

Fibaro Switch 2 är utformad för att installeras i ett standard vägguttag eller där du behöver för att styra en på/av-krets. Enheten låter dig styra enheter antingen via brytare eller Futurehome-appen. Enheten mäter strömförbrukningen.

Installationsguide

Obs! Installation måste göras av en certifierad elektriker. Enheten har strömförande komponenter när belastningen är avstängd. Allt underhåll måste utföras på en isolerad kurs.

1. Isolera kretsen genom att stänga av säkringen.

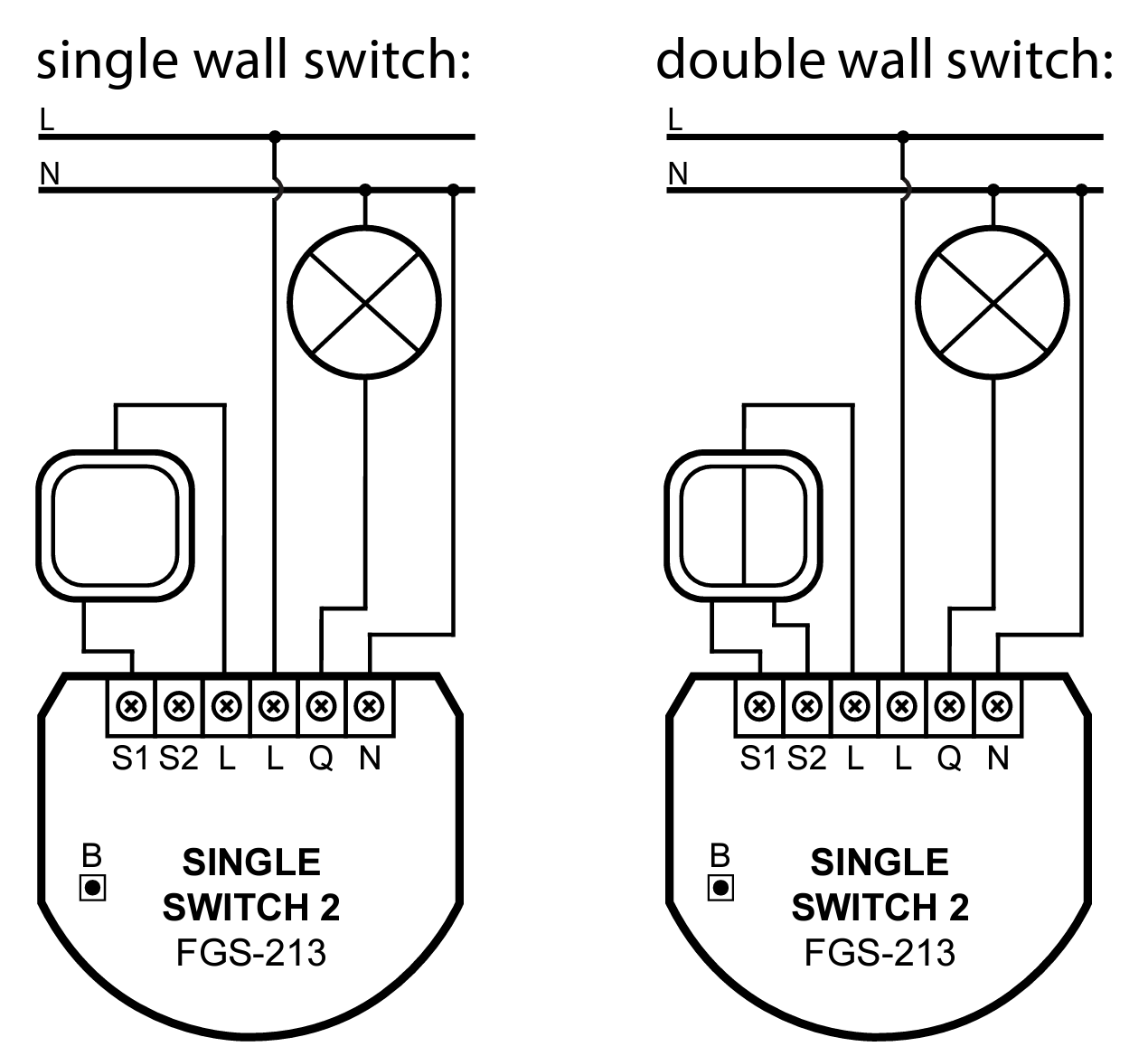

2. Installera brytaren enligt kopplingsschemat.

3. Slå sedan på spänningen till brytaren.
4. Öppna Futurehome-appen och gå inställningar → enheter → lägg till en enhet → Z-Wave.
5. Välj "forcera icke säker inkludering" och "inkludera kända enheter snabbare". (Om enheten inte fungerar korrekt, försök utan "inkludera kända enheter snabbare" markerad.)
6. Tryck på knappen "B" eller den anslutna brytaren på S1-ingången 3 gånger inom 1,5 sekunder.
7. “Enhet hittades, konfigurerar” bör visas.
8. Efter inkludering letar du upp enheten i enhetslistan och trycker på -inställningar.
9. Ge brytaren ett namn, rätt funktion och placera den i ett rum → spara.
   Se till att använda rätt kanaler. Läs mer nedan.

Ytterligare information

Kanaler

Fibaro Single Switch har 3 kanaler:

• kanal 0: själva enheten, måste lämnas utan funktionalitet
• kanal 1: används i appen för att styra den anslutna belastningen (dvs. ljus)
• kanal 2: S2-ingången på enheten, som används för anknytningarna (om du har en brytare ansluten till S2)

Se denna länk för mer information om kanaler.

Fabriksåterställning

1. Använda brytaren:
   Tryck och håll in B-knappen tills LED-lamporna börjar lysa gult → släpp och tryck snabbt en gång till → efter några sekunder bör LED-lamporna lysa rött.
2. Använda appen:
   Starta Z-Wave-uteslutning (inställningar → enheter → ta bort enhet) → tryck på B-knappen eller ansluten ljusbrytare 3 gånger inom 1,5 sekunder.

Tekniska detaljer

Dokument

• FGS-2x3-EN-T-v1.1.pdf800 kB
