Futurehome Charge - Installation

Steg 1 - Förberedelse

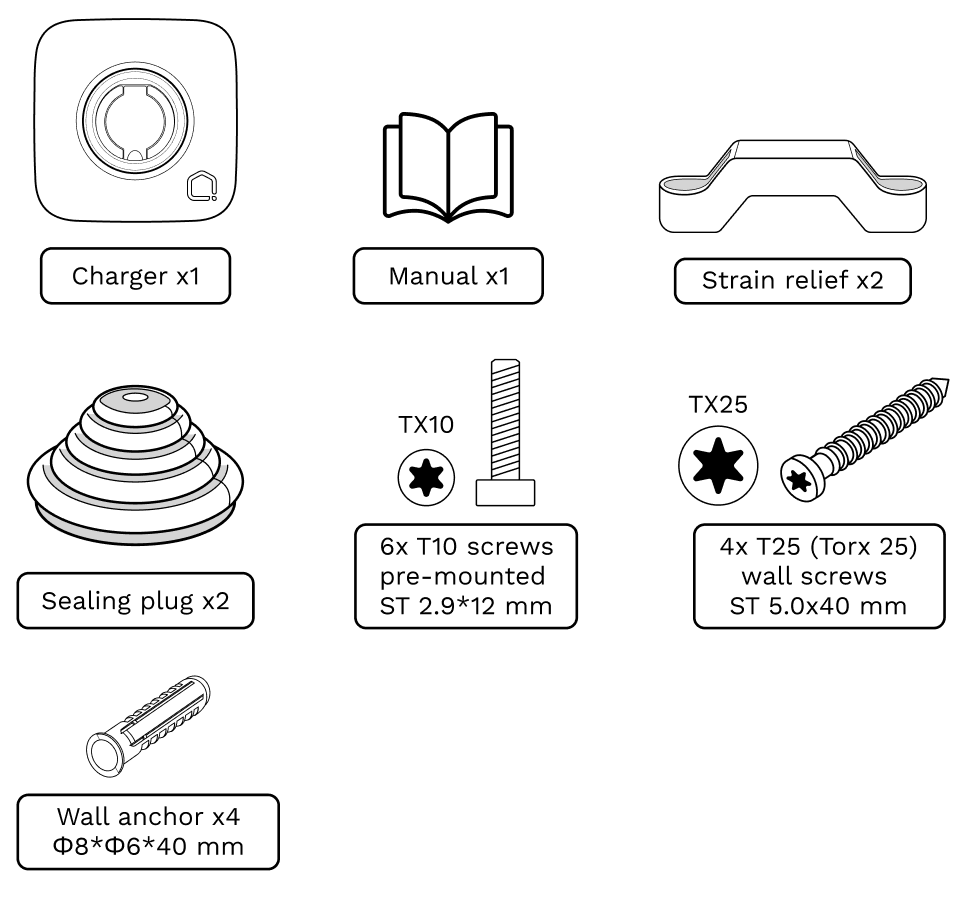

Se till att alla komponenter finns i lådan. Följande artiklar ingår:

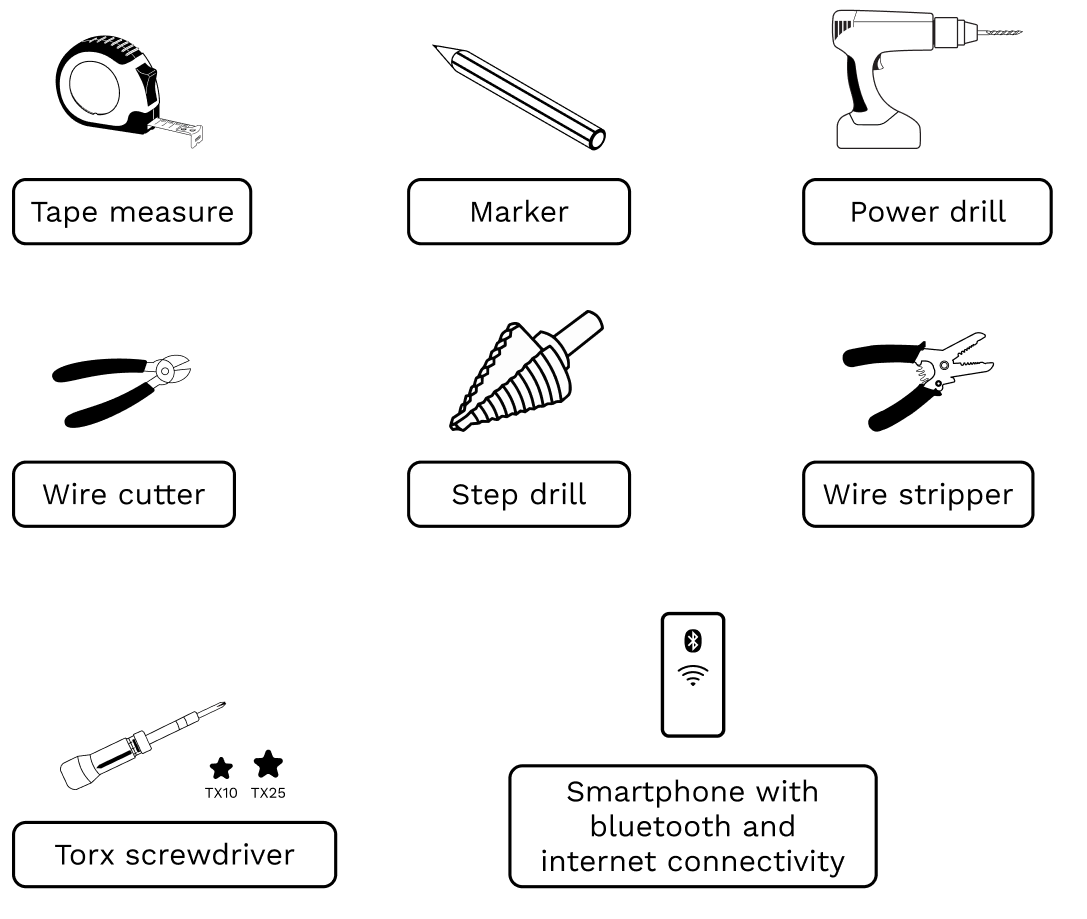

Installationsverktyg som behövs:

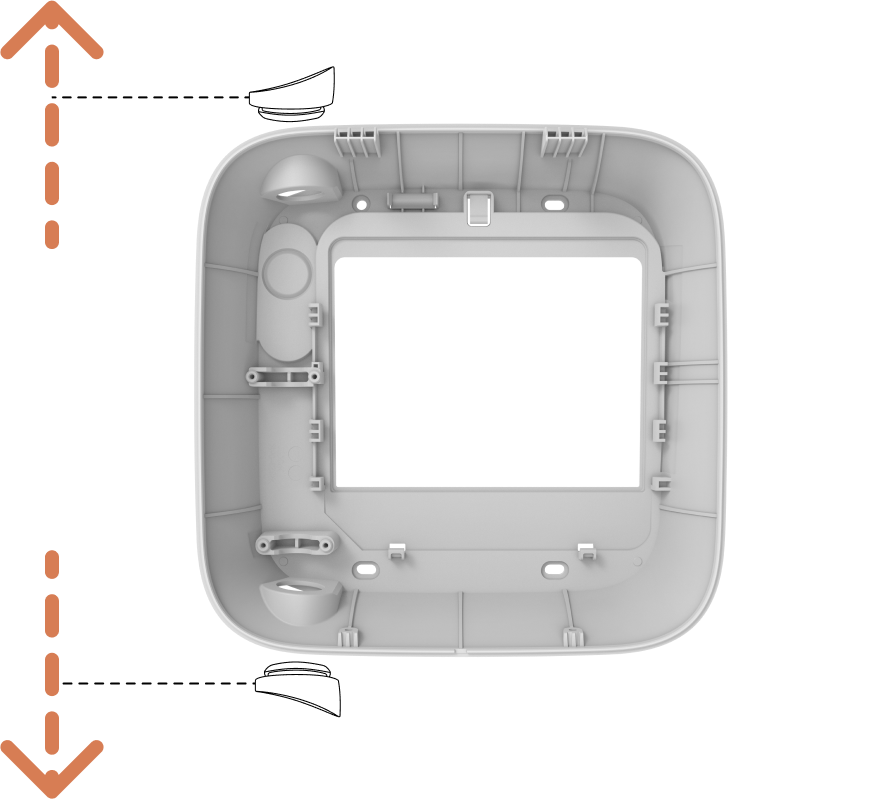

Välj kabelplacering

På Charge kan du mata kabeln från undersidan, ovansidan eller baksidan. Detta kommer att definiera var du ska montera laddboxen.

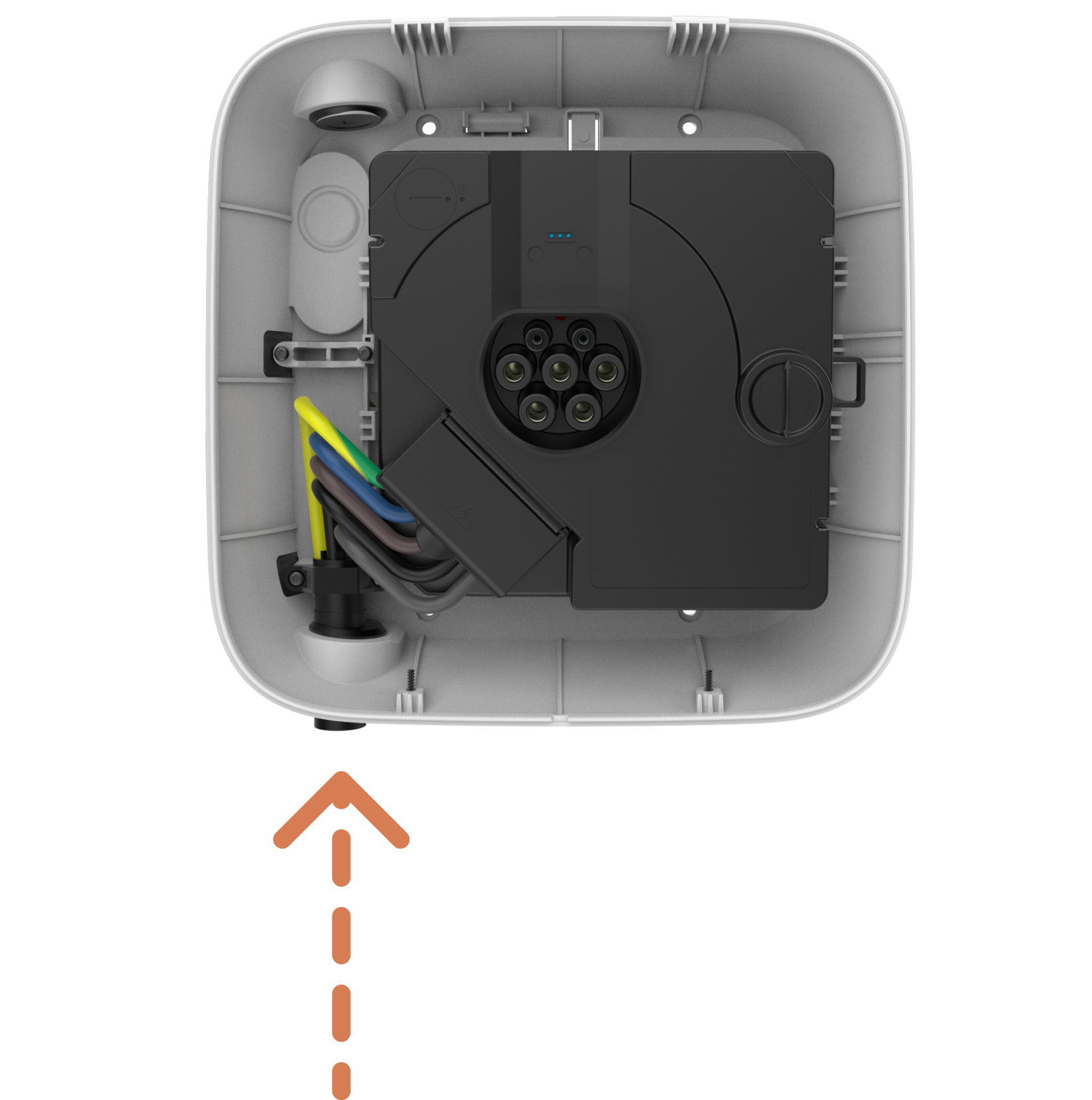

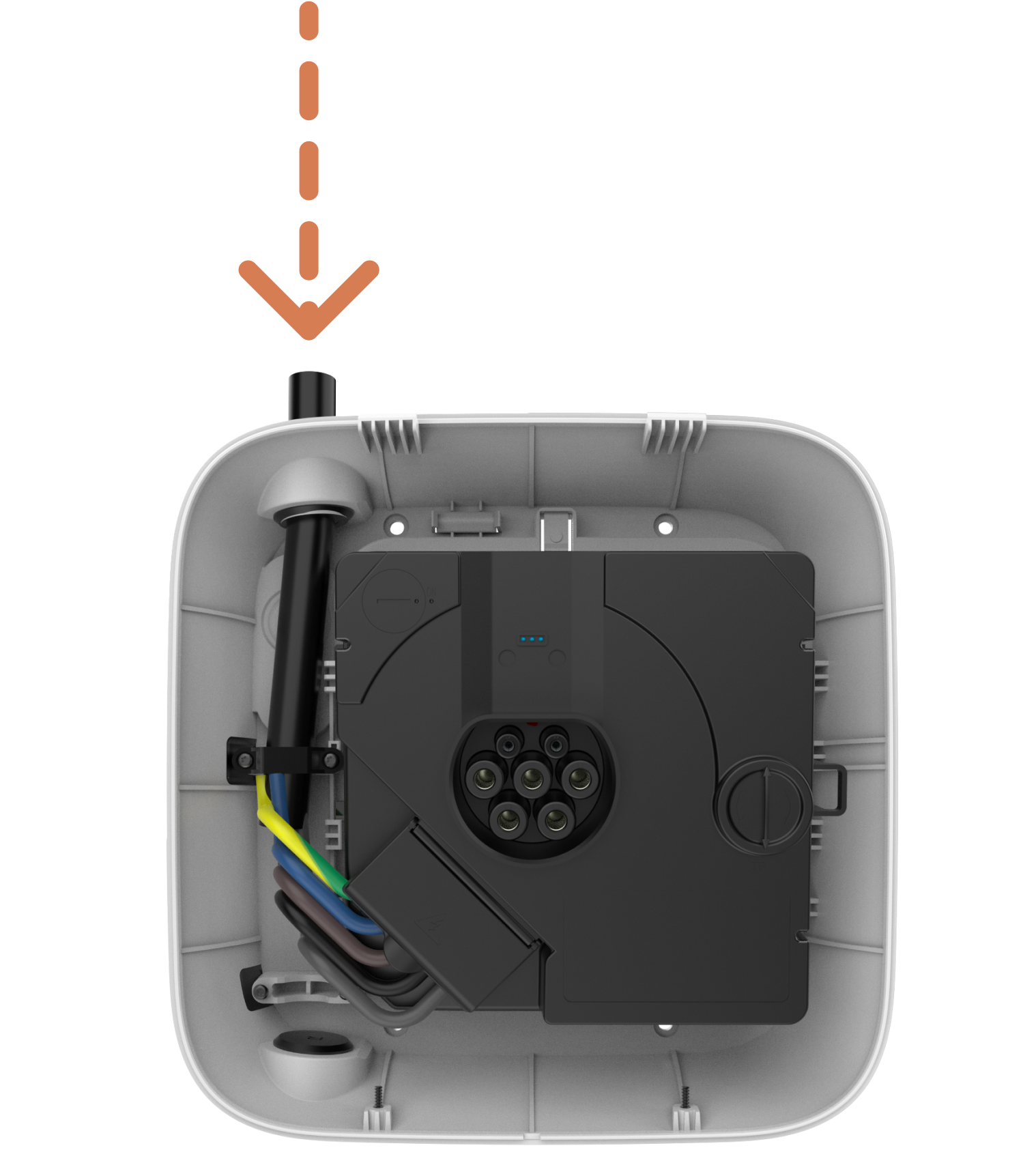

Matning underifrån (rekommenderas):

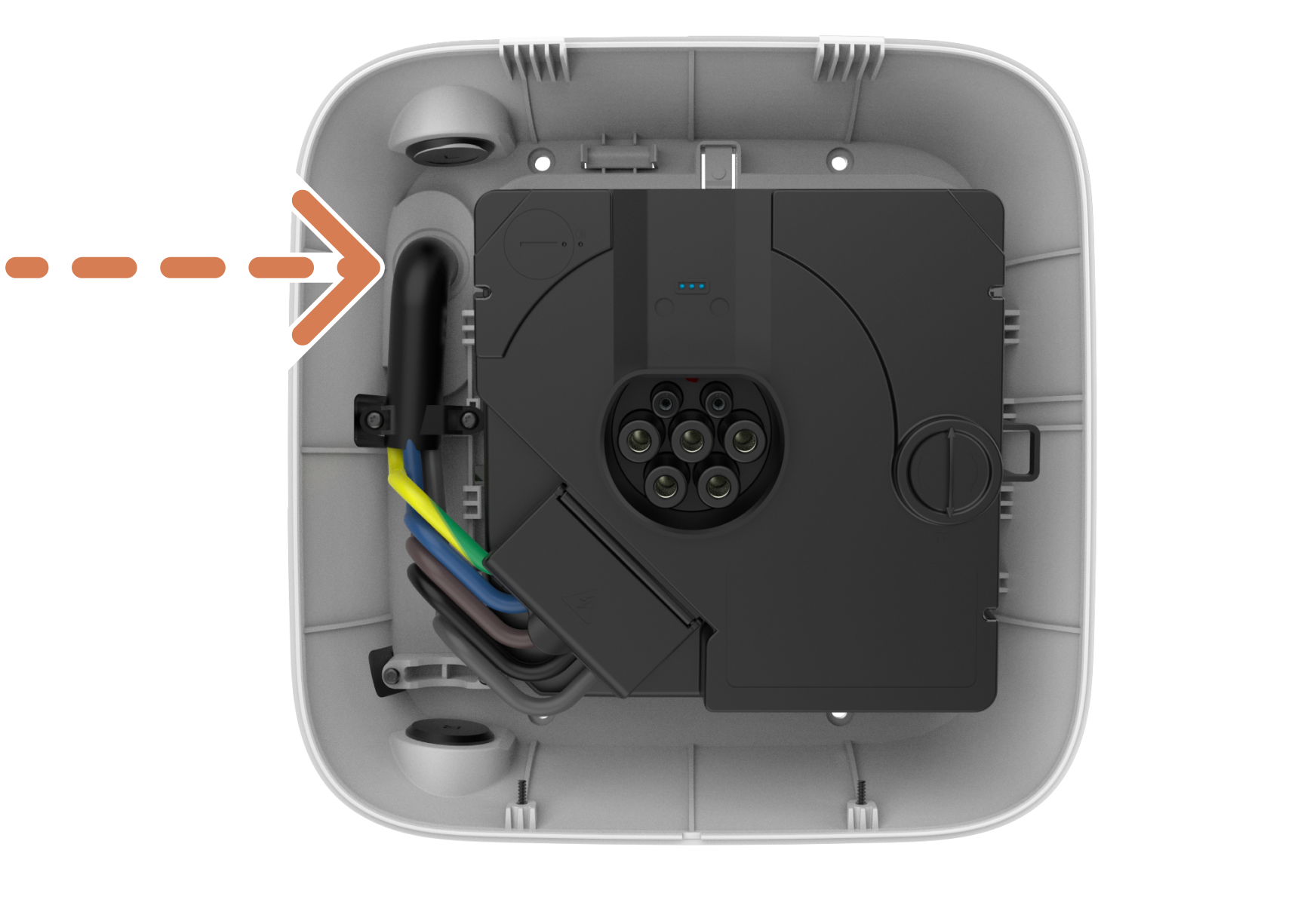

Matning från baksidan:
Matning ovanifrån:

Steg 2 - Installation

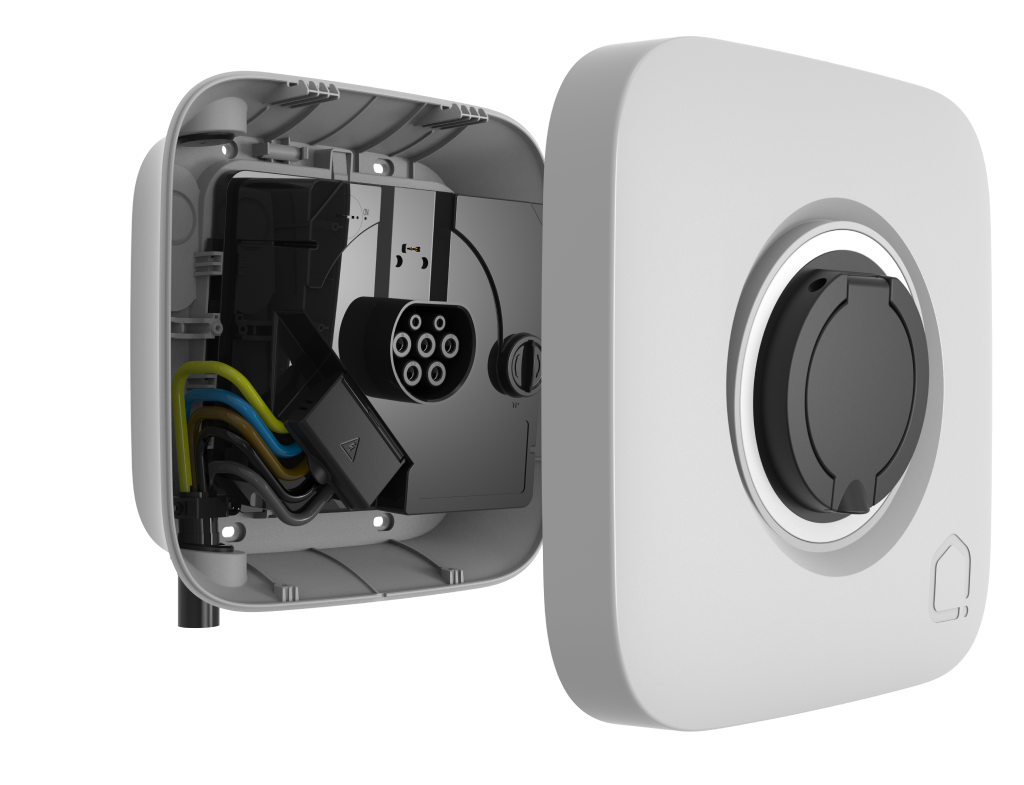

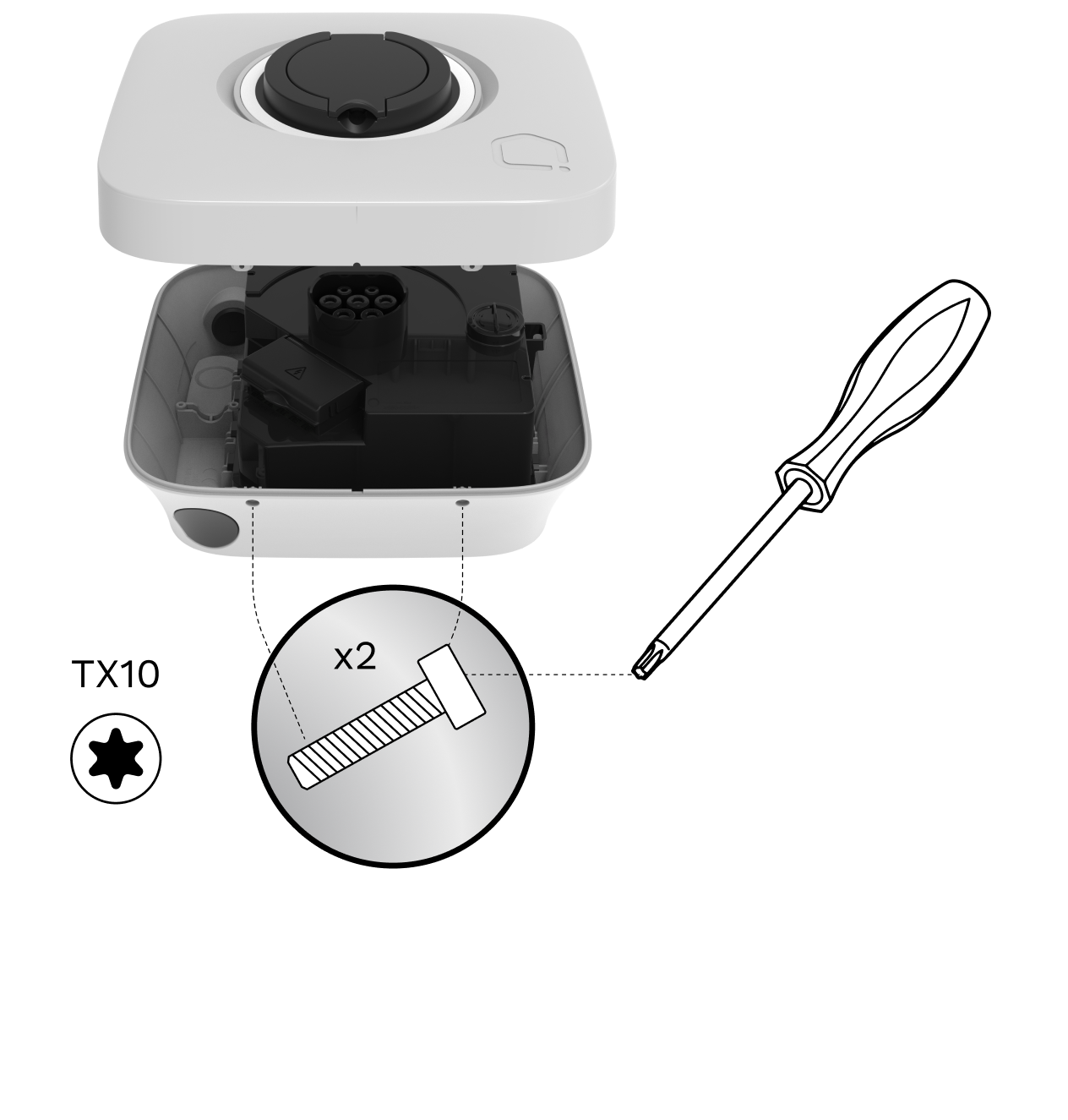

Öppna frontpanelen genom att skruva av de två (2) TX10-skruvarna från laddboxens undersida och lyft frontpanelen.

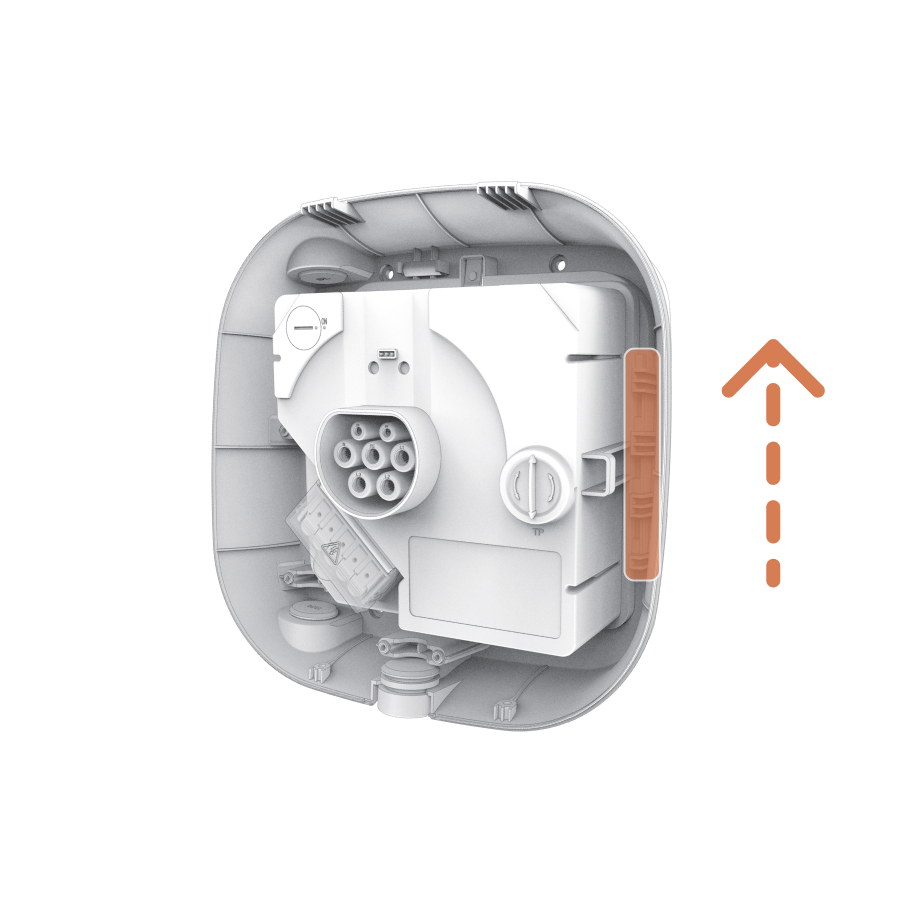

Ta bort elektronikmodulen genom att trycka på klämman precis ovanför modulen och tryck den uppåt för att låsa upp.

Placera laddboxen på en lämplig höjd och nivellera laddboxen med vattenpasset som finns inuti lådan

Tips: Den rekommenderade höjden är mellan 100 och 150 cm från marken.

Efter att ha valt rätt plats markerar du fyra monteringshål.

Använd en borr och medföljande väggankare vid montering på en betongvägg.

Säkra laddboxen i väggen genom att skruva in skruvar som ingår i förpackningen på de punkter som gjordes tidigare.

Obs! Om du ska mata från baksidan går du till nästa steg innan du monterar laddboxen på väggen.

Förbered kabelinloppet enligt det alternativ för kabelmatning som valdes i början av installationen.

Matning från toppen eller botten: Ta bort den vattentäta kontakten.
Matning från baksidan: Borra hålet med en stegborr på den markerade platsen.

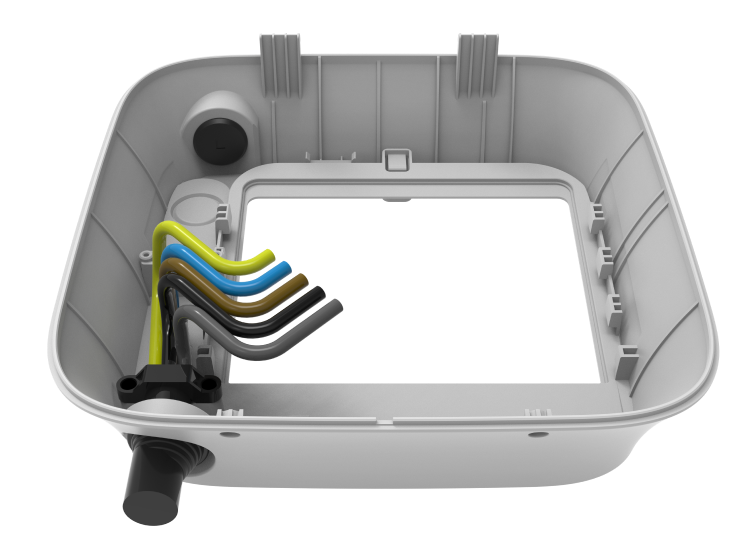

Demontera kabeln enligt beskrivningen på bilden.

Den bör vara randig till en längd ht på 18-20 mm.

Trimma tätningsplugg för att matcha kabelns diameter.

Säkerställ en bra tätning genom att trycka på tätningspluggen över kabeln och trycka in den i kabelinloppet tills den sitter säkert.

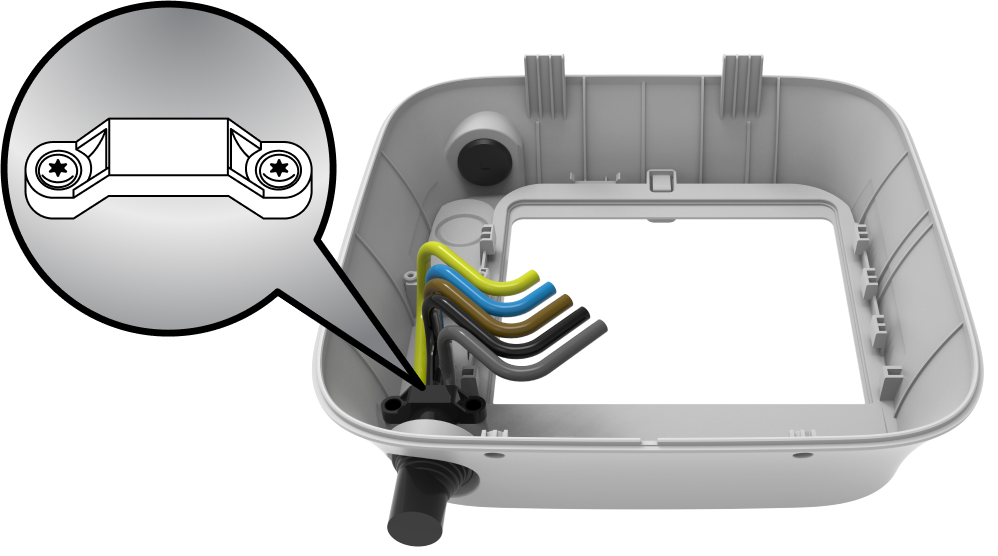

Säkra kabeln genom att skruva i båda skruvarna på kabelfästet (0,8 Nm). Placeringen av kabelfästet är relaterad till alternativet för kabelmatning som valdes i början.

Om kabelfästet är för stort för diametern ska du vända den.

Matning underifrån: Använd kabelfästet på undersidan.

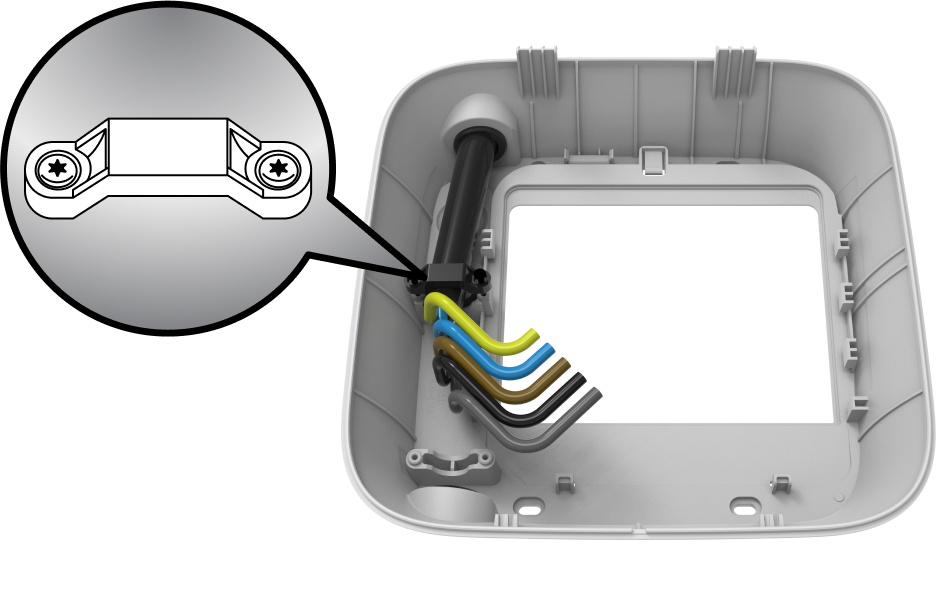

Alternativ för matning från ovansidan eller baksidan: Använd kabelfästet på ovansidan.

Sätt i den elektroniska modulen i bakplattan genom att skjuta den nedåt för att låsa den på plats.

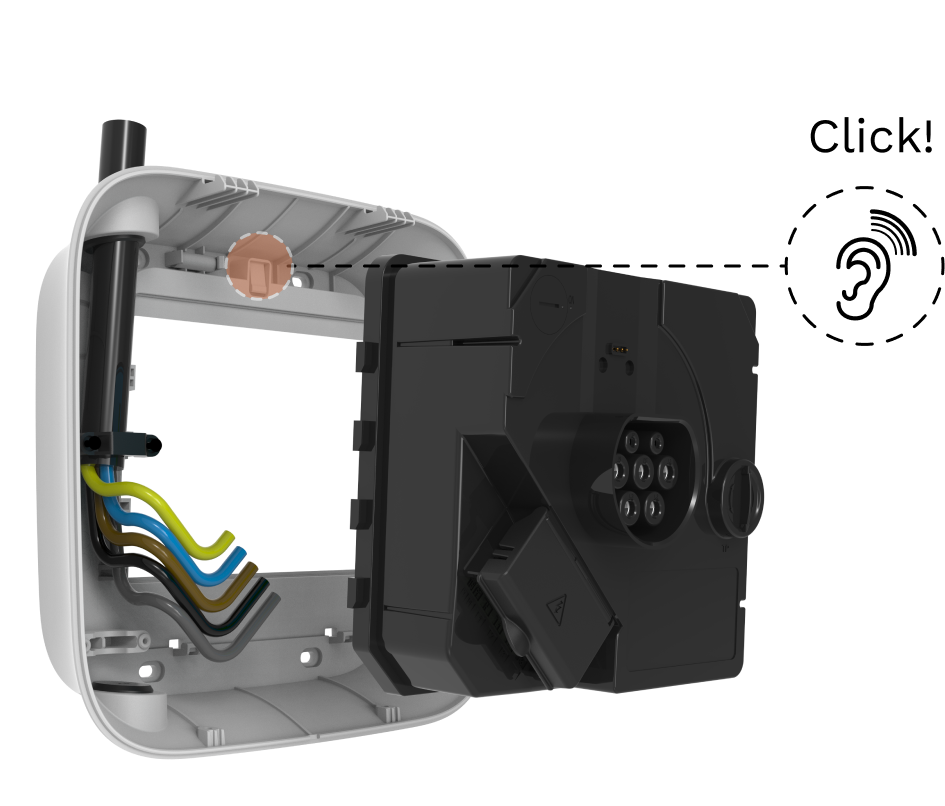

Var uppmärksam på klickaren på ovansidan, när ett märkbart klick hörs är den ordentligt dockad.

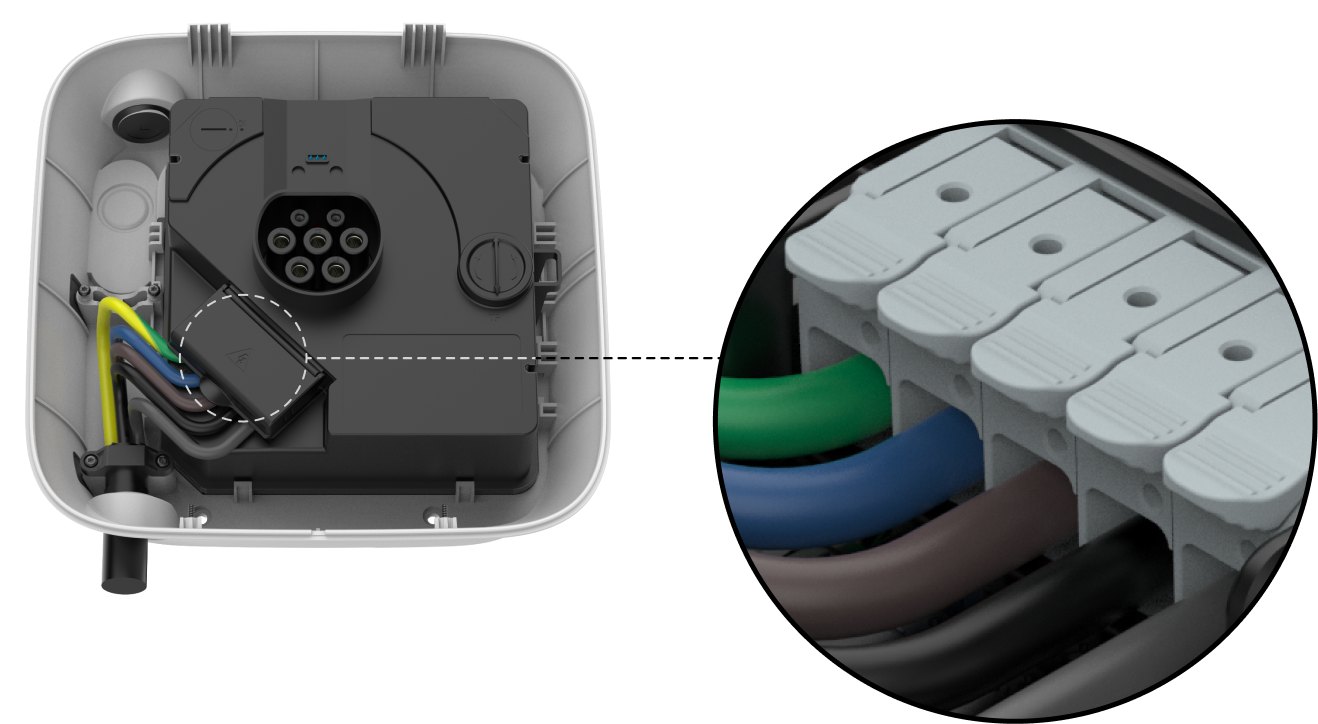

Dra kablarna genom att öppna det svarta locket ovanför knivkontakterna och anslut strömkablarna till de högra terminalerna enligt diagrammet nedan.

• Flera bilar på marknaden kan skadas vid laddning med 3-fas i IT/TT-nät. 3-fasladdning i IT/TT-nätverk är därför begränsad i programvaran till endast 1-fas.

Vi rekommenderar att 3-fas IT/TT-system är anslutna som 3-fas för att aktivera dynamisk belastnings- och fasutjämning och för att aktivera möjlig framtida funktion.

Säkra kablarna genom att stänga alla spakar på knivkontakterna och stänga locket på modulen.

Fäst frontplattan på bakplattan och säkra frontplattan genom att skruva i de två skruvarna på laddboxens undersida (0,8 Nm.)

Fortsätt nu för att konfigurera Charge i appen. Följ den länkade guiden här.
