Trinn 1 — klargjøring

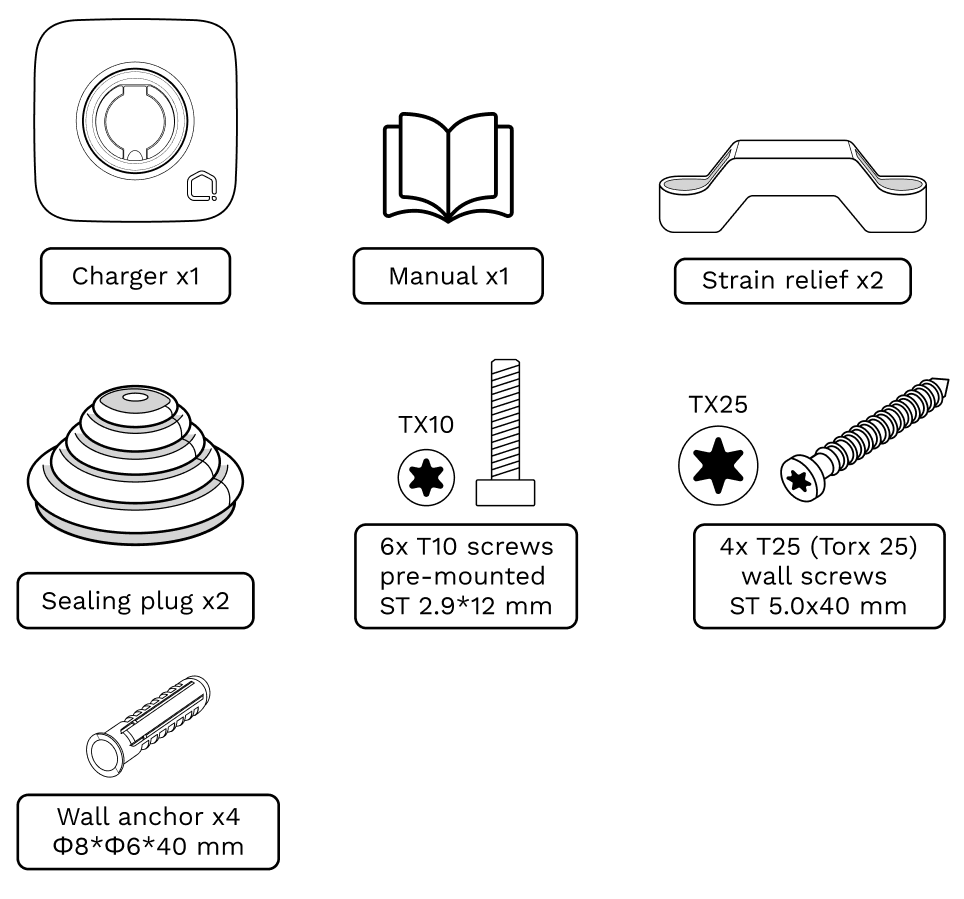

Sørg for at alle komponentene er inkludert i boksen. Følgende deler er inkludert:

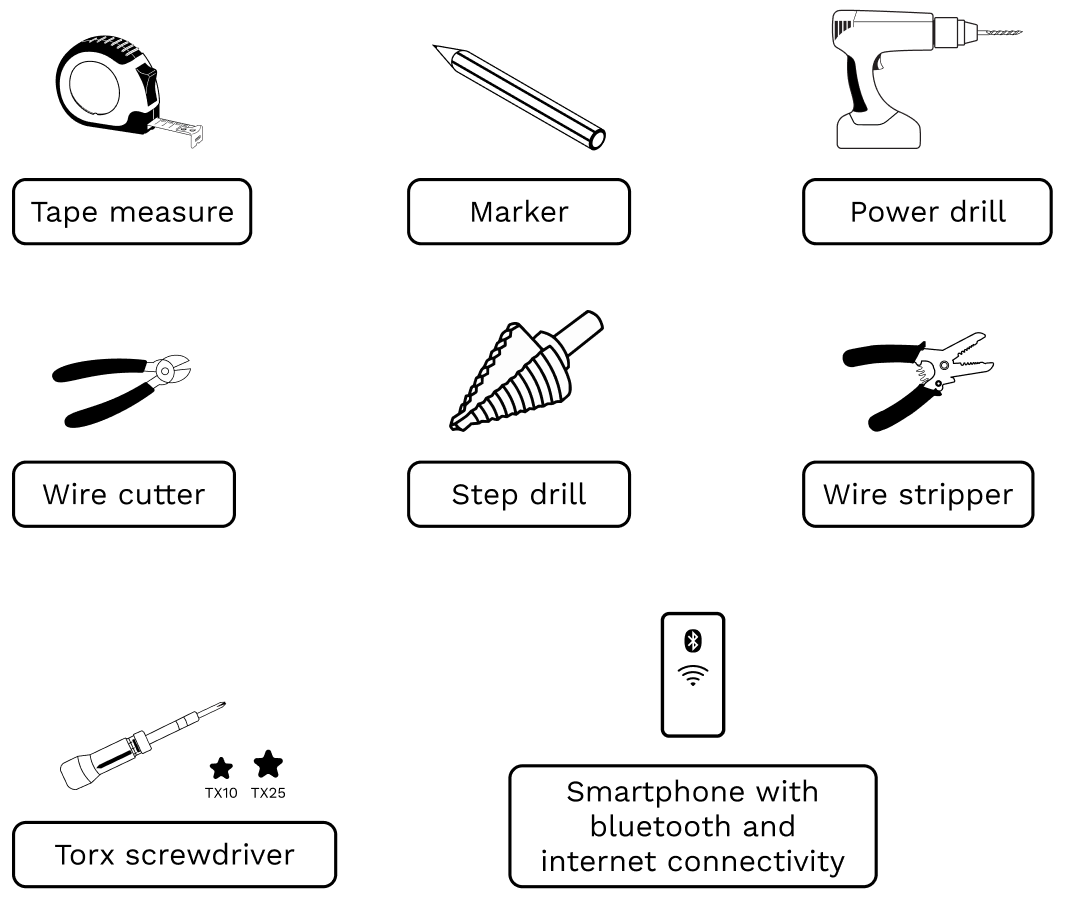

Nødvendige installasjonsverktøy:
Velg kabelplassering
På Charge kan du mate kabelen fra bunnen, toppen eller baksiden. Dette bestemmer hvor laderen monteres.

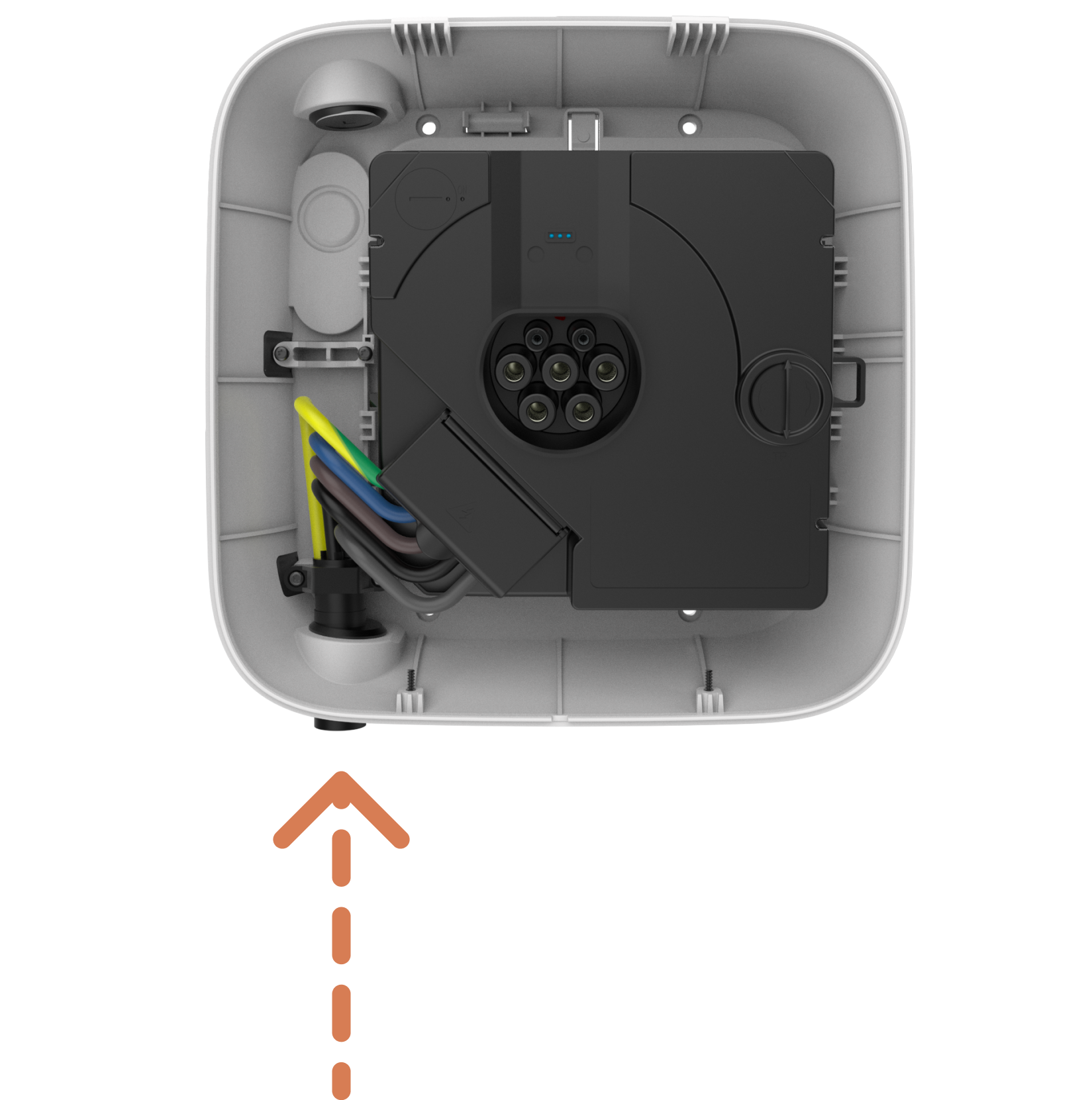

Mating fra bunnen (anbefalt): | |

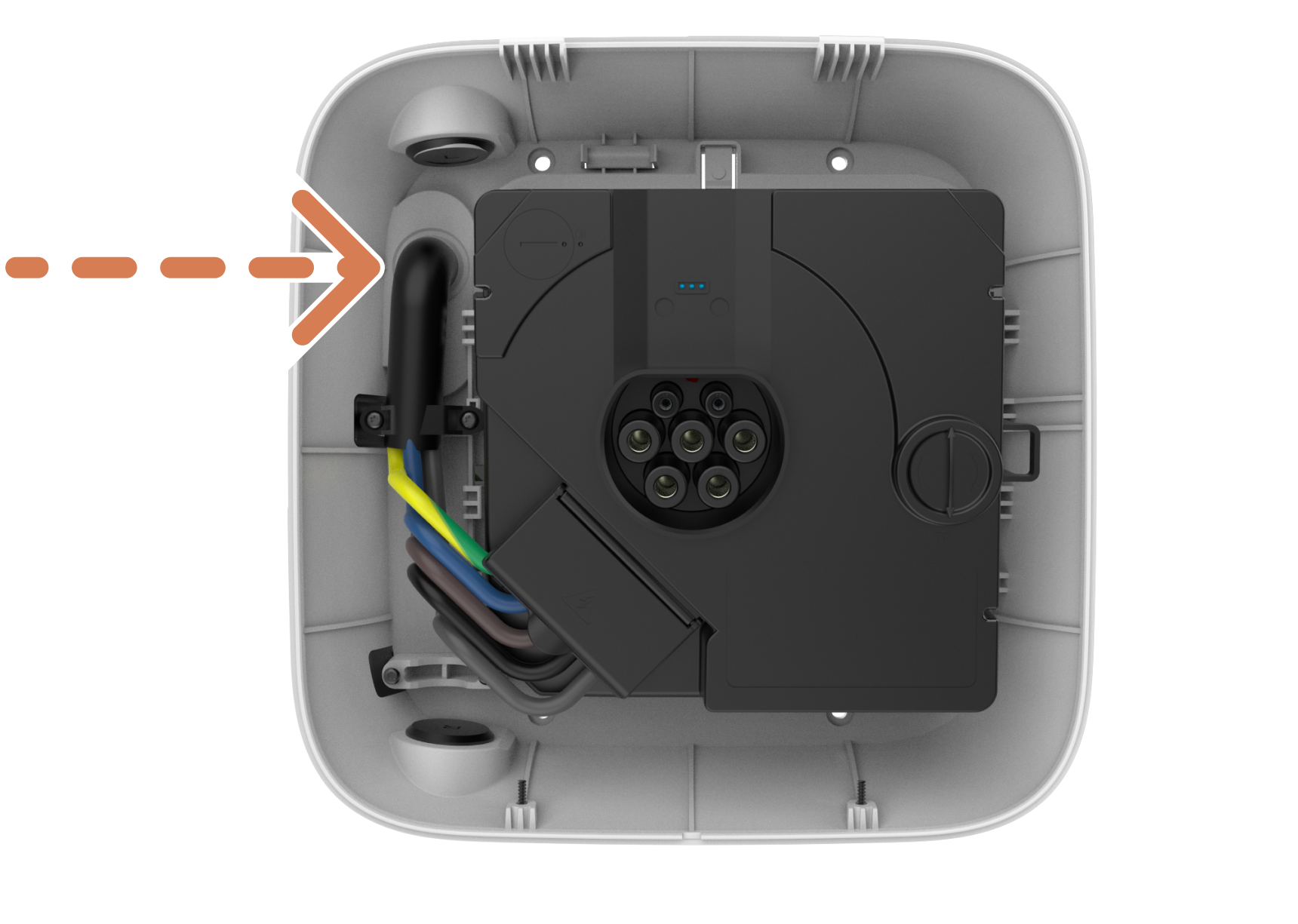

Mating fra baksiden: | |

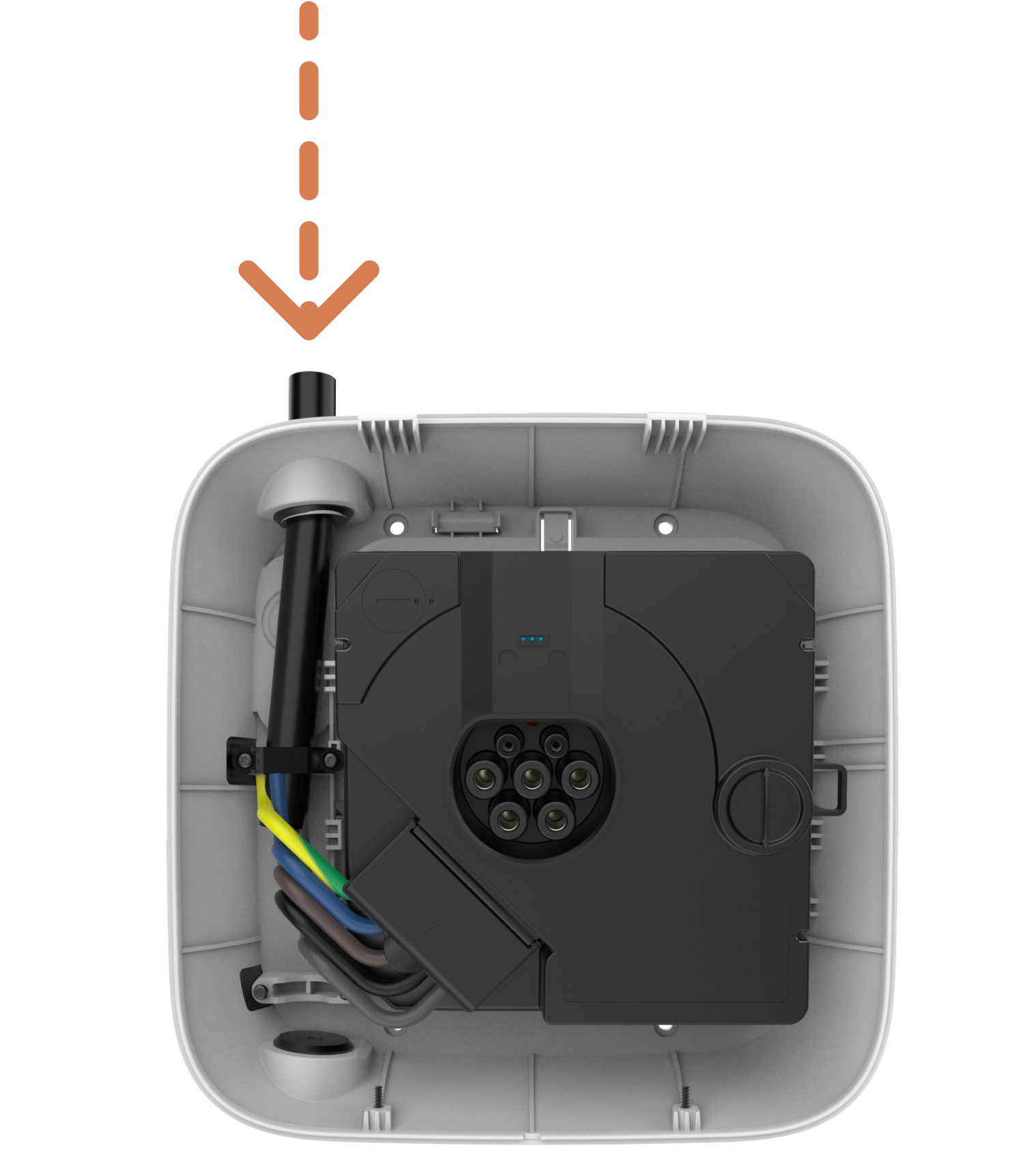

Mating fra toppen: |
Trinn 2 — installasjon

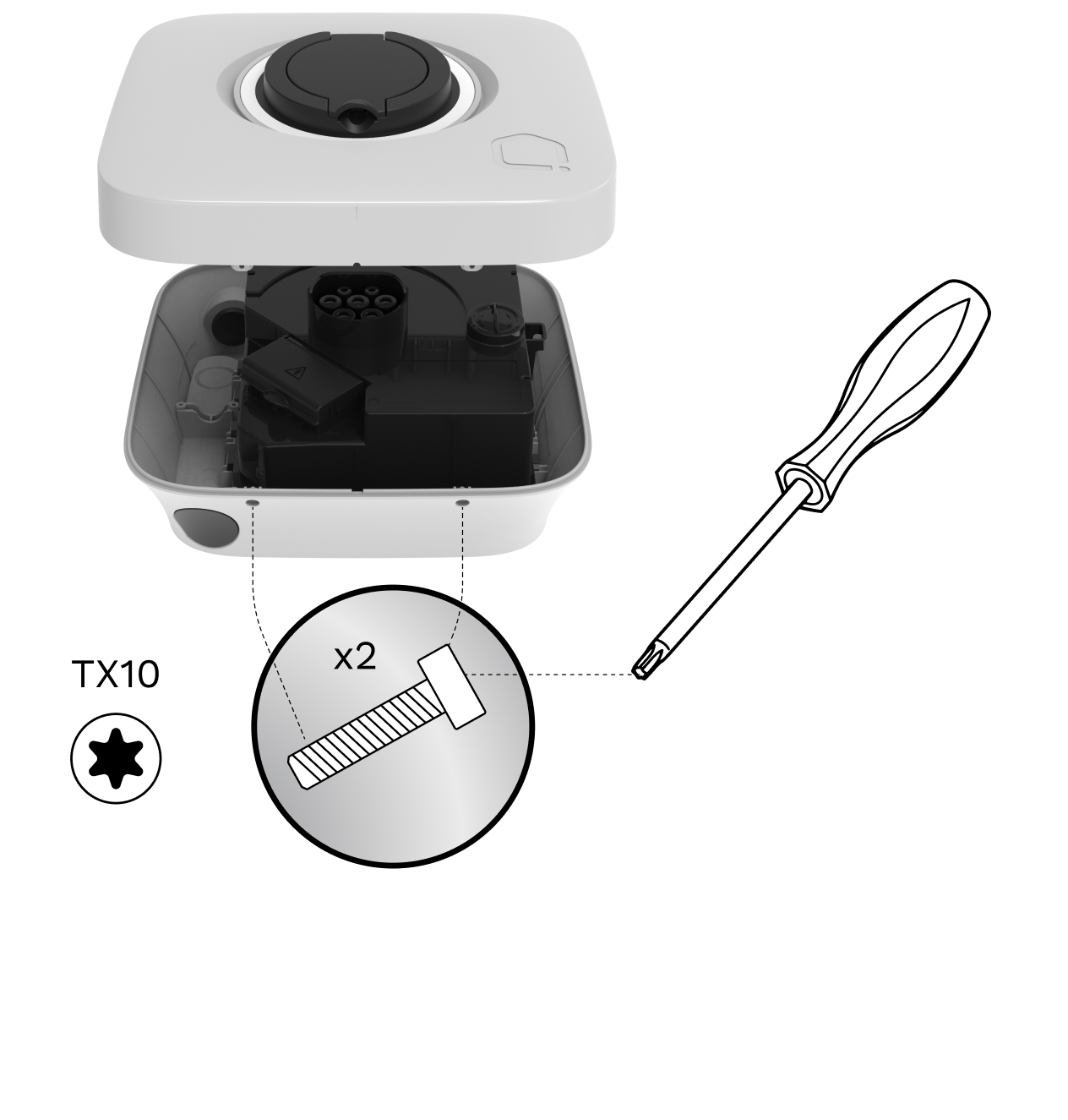

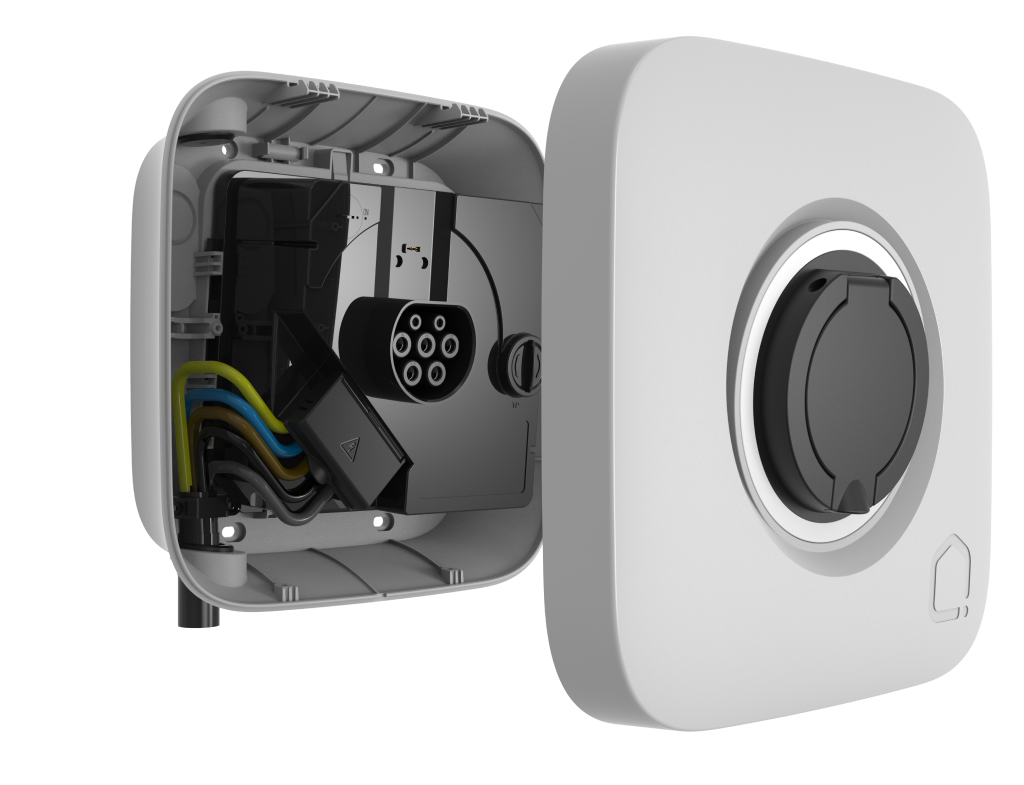

Åpne frontpanelet ved å skru ut de to TX10-skruene fra undersiden av laderen og løft opp frontpanelet.

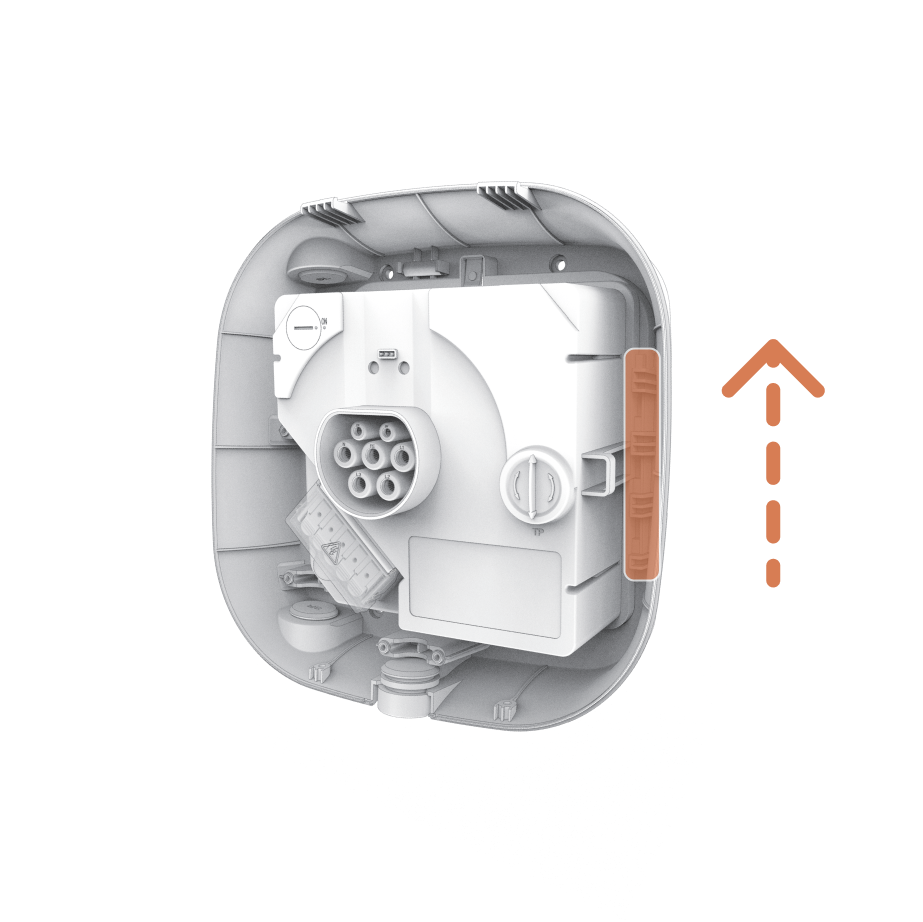

Fjern elektronikkmodulen ved å trykke klemmen rett over modulen og dytte den oppover for å låse opp.
Plasser laderen i egnet høyde vatre laderen med vatere inne i boksen
Tips: anbefalt høyde er mellom 100 og 150 cm over bakken.
Marker de fire monteringshullene etter å ha valgt riktig sted.
Bruk et bor og medfølgende vegganker når du monterer på en betongvegg.
Fest laderen til veggen ved å skru inn skruene i markeringshullene som nettopp ble laget. Skruene er inkludert i pakken.
Merk: hvis du skal mate fra baksiden, gå til neste trinn før du fester laderen på veggen.
Klargjør kabelinntaket i henhold til kabelmatingsalternativet som ble valgt på starten av installasjonen.

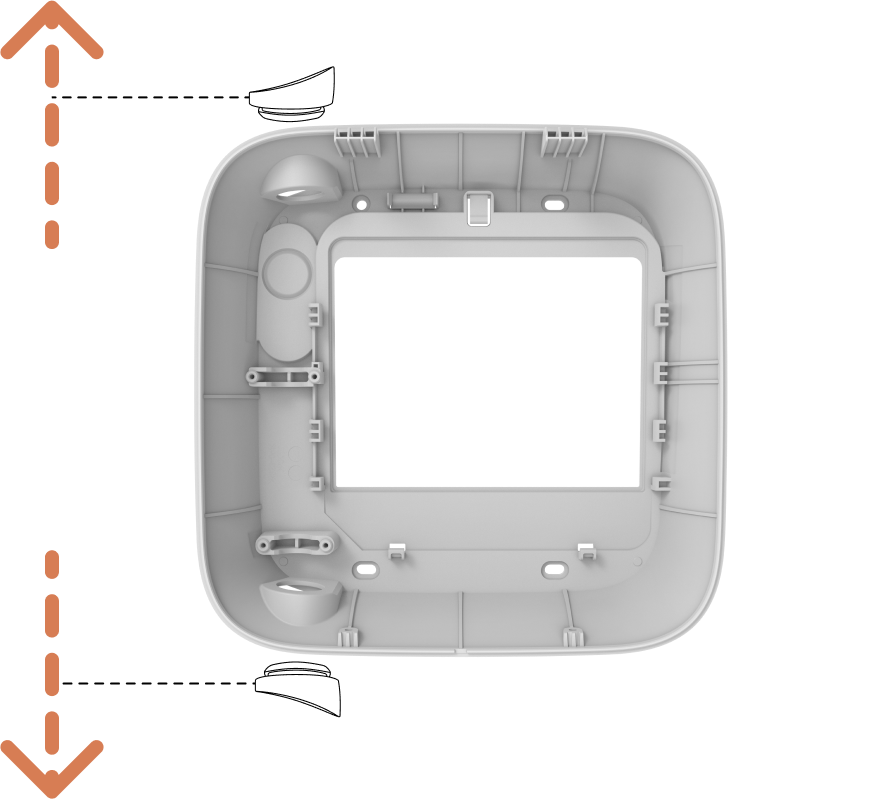

Mating fra toppen eller bunnen: Fjern vannsikringspluggen. |
|
Mating fra baksiden: Bor hullet med en slagdrill på den markerte plasseringen. |
Demonter kabelen i henhold til beskrivelsen på bildet.
Den bør strippes til en lengde på 18—20 mm.
Skjær til forseglingspluggen så den passer til diameteren på kabelen.
Sikre en god forsegling ved å skyve forseglingspluggen over kabelen og skyve den inn i kabelinntaket til den sitter godt.

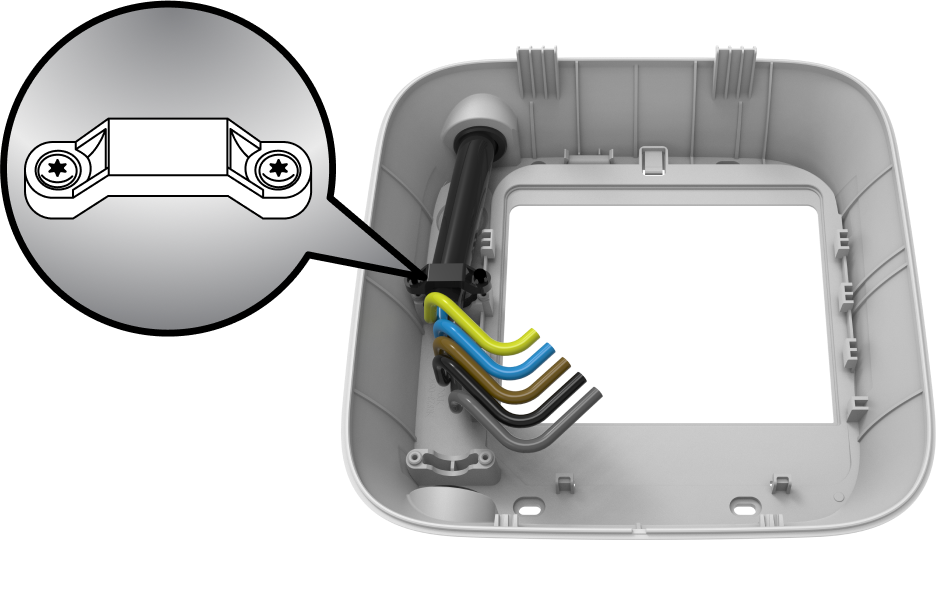

Fest kabelen ved å skru inn begge skruene i kabelfestet (0,8 Nm). Plasseringen av kabelfestet re relatert til kabelmatingsalternativet som ble valg på begynnelsen.
Hvis kabelfestet er for stort for diameteren, snur du den rundt.

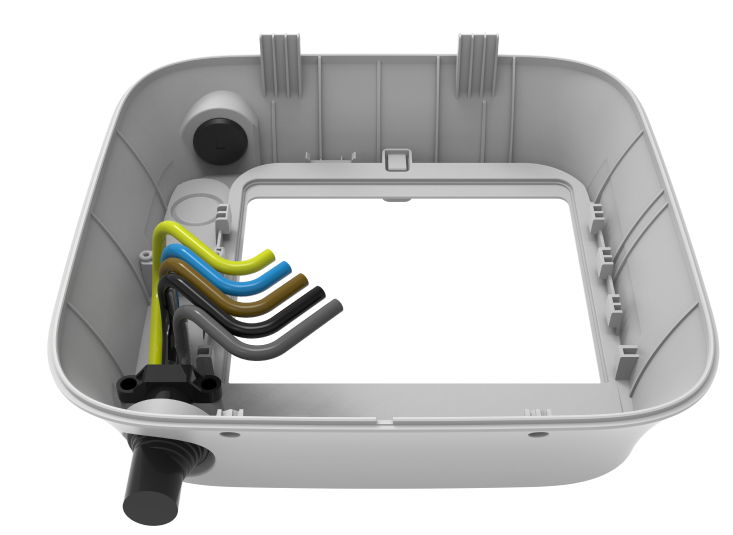

Bunnmatet: Bruk kabelfestet på bunnen. |
|

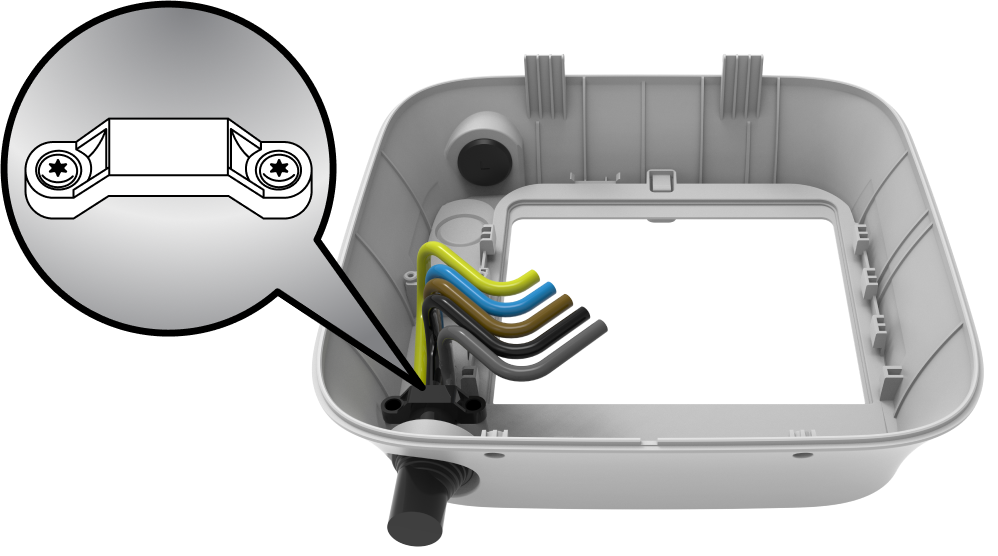

Alternativet for mating fra topp eller bunn: Bruk kabelfestet på toppen. |

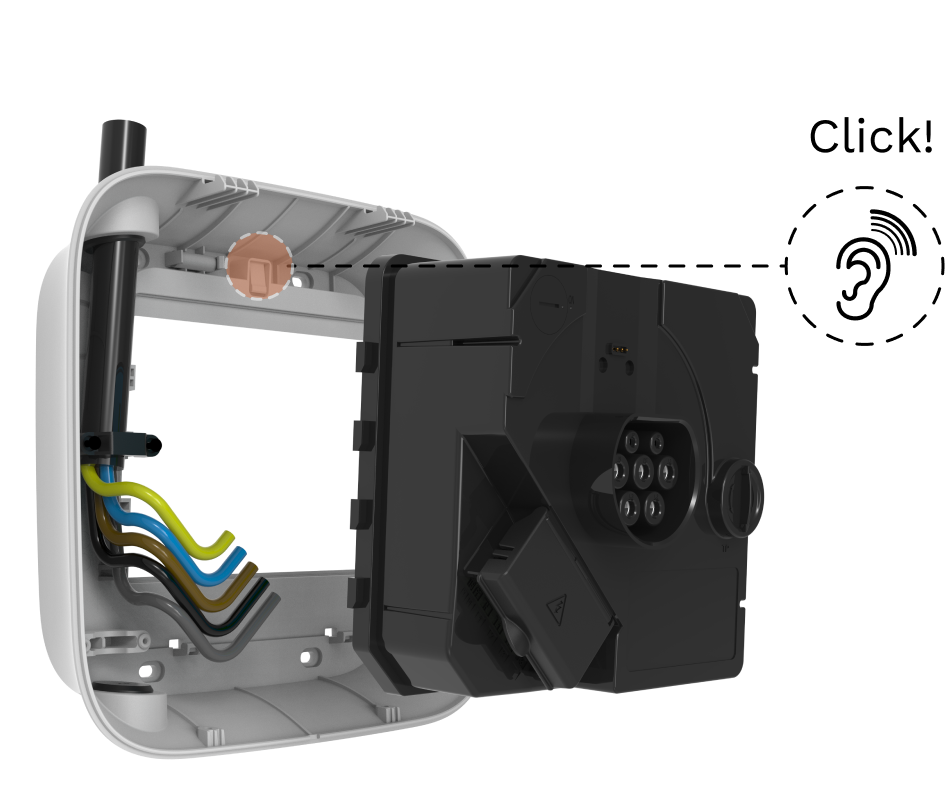

Sett den elektroniske modulen inn i bakplaten ved å skyve den nedover for å låse den på plass.
Følg med på klikkmekanismen øverst. Når modulen er festet riktig, skal det høres et merkbart klikk.

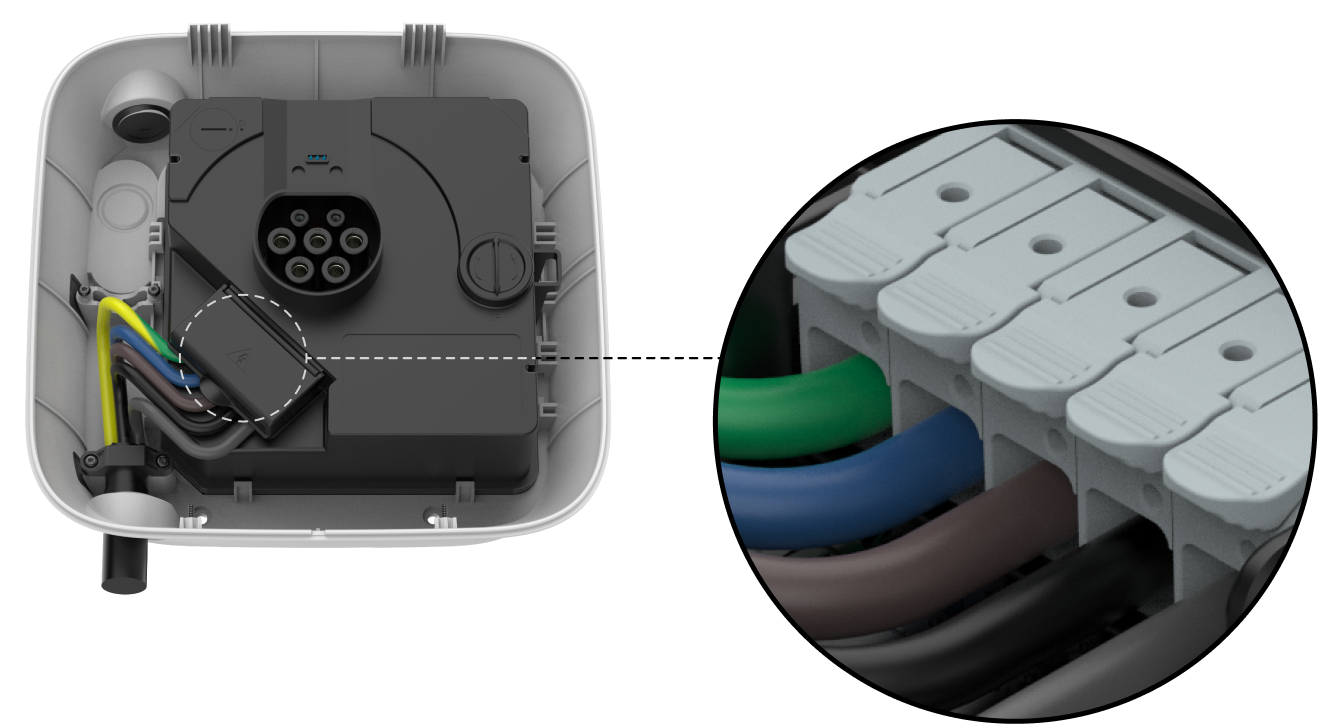

Koble kablene ved å åpne det sorte lokket over knivkontaktene og koble strømkabelen til de riktige terminalene, i henhold til diagrammet nedenfor.
- Flere biler på markedet kan bli skadet under lading med 3-fase på IT/TT-ledningsnett. 3-faselading på IT/TT-nettverk er derfor begrenset i programvaren til kun én fase ut.
Vi anbefaler at 3-fase IT/TT-systemer er tilkoblet som 3-fase for å muliggjøre dynamisk last- og fasebalansering, og for å legge til rette for mulig fremtidig funksjonalitet.
Fest kablene ved å lukke alle spakene på knivkontaktene og lukke lokket på modulen.
Fest frontplaten til bakplaten og fest frontplaten ved å skru inn to skruer på undersiden av laderen (0,8 Nm.)
Fortsett med å sette opp Charge i appen Følg veiledningen det er linket til her.
