Futurehome HAN-sensori

HUOM: Muista tilata HAN-portin avaus AMS-mittariisi. Tämä tehdään verkkoyhtiösi kautta.

Olemme tunnistaneet ongelman, jossa Futurehome HAN-sensori ei raportoi tietoja joistakin Kamstrup AMS-mittareista. Tämä johtuu Kamstrup AMS-mittarin HAN-porttisovittimen liian alhaisesta jännitteestä, minkä vuoksi HAN-sensori ei saa riittävästi virtaa.

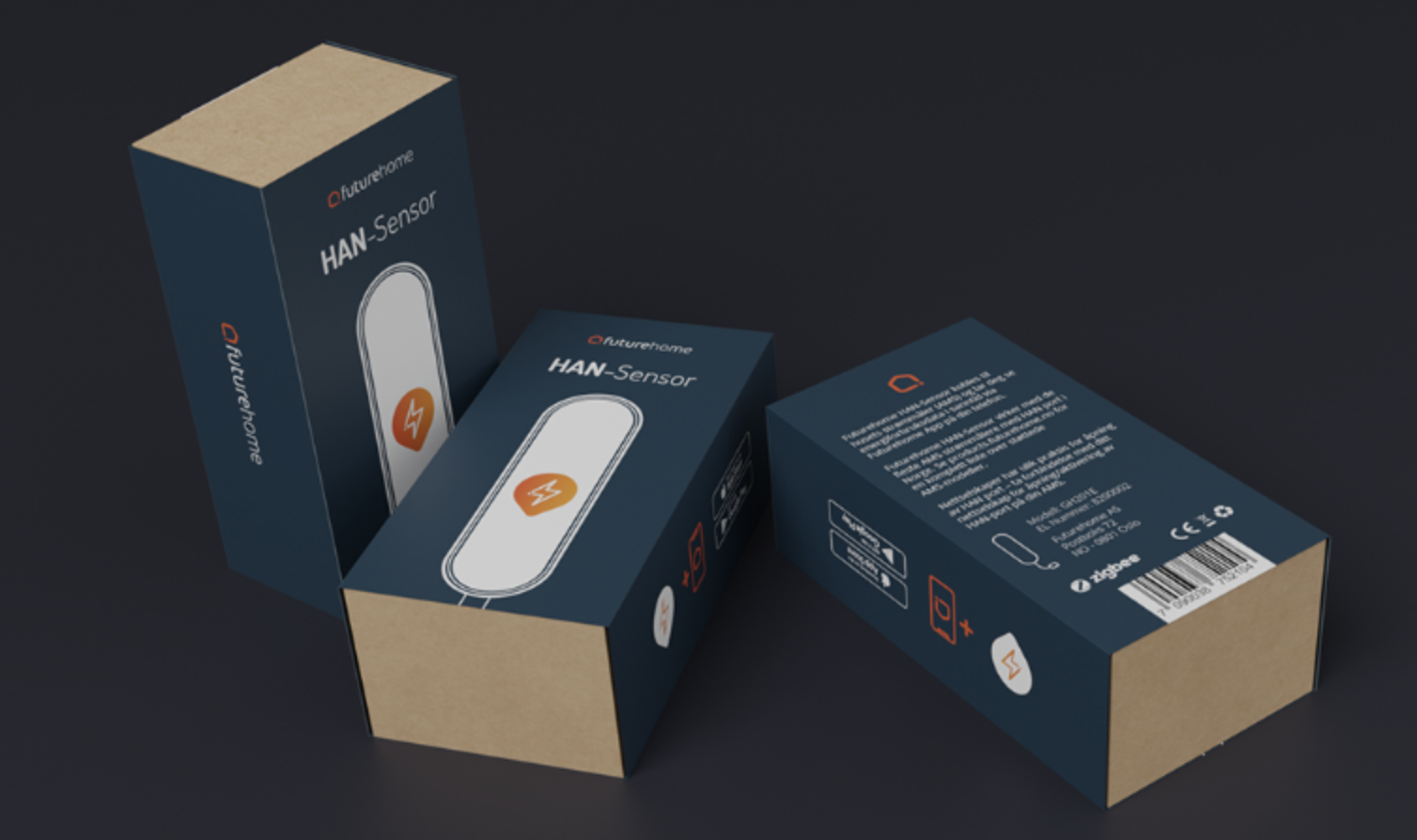

Olemme siksi kehittäneet version, joka sietää alhaisempaa jännitettä, versionumero 3.2.1. Löydät tämän pakkauksen etiketistä ja sensorin sisäpuolella olevasta tarrasta.

Kuvaus

HAN-sensori kytketään sähkömittariin (AMS) ja liitetään Smarthubiin. Tämän jälkeen voit seurata reaaliaikaista energiadataa Futurehome-sovelluksessa puhelimellasi.
Huomaa, että tämä HAN-sensori ei sovellu ulkokäyttöön.

Tuetut mittarit ovat:
Kamstrup

Aidon

Kaifa/Nuri

HAN-sensorin käyttöönotto

Varmista, että olet ensin tilannut HAN-porttisi avauksen.

1. Avaa sovellus ja käynnistä Zigbee-liittäminen Smarthubissa.

2. Kytke HAN-sensori sähkömittarisi HAN-porttiin. (Jos olet epävarma HAN-portin sijainnista, ota yhteyttä verkkoyhtiöösi). HAN-sensori etsii nyt Zigbee-verkkoa (15 minuutin ajan).

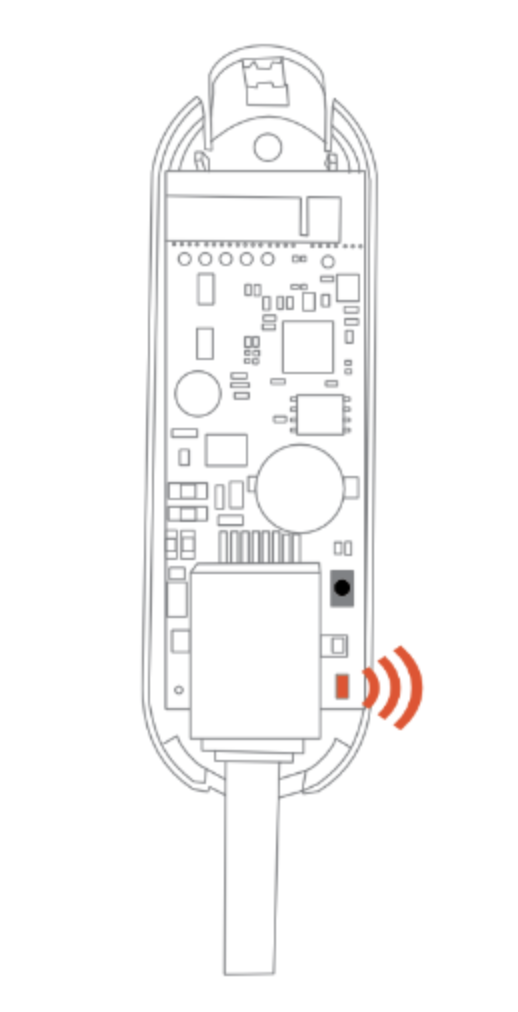

3. Kun HAN-sensori hakee verkkoa, LED-valo vilkkuu punaisena. Kun LED lakkaa vilkkumasta, HAN-sensori on yhdistetty Zigbee-verkkoon. Jos HAN-sensori ei ilmesty sovellukseen 2 minuutin kuluessa, pidä LED-valon vieressä olevaa painiketta painettuna 15 sekuntia. Sen pitäisi nyt alkaa vilkkua uudelleen ja siirtyä liittämistilaan.

4. Napauta laitetta sovelluksessa → napauta asetukset → sijoita se huoneeseen ja anna sille sähkömittari-toiminto.

Jos haluat nähdä historiatietoja, sinun on ladattava Event Collector. Mene asetuksiin → Playground → Event Collector → lataa. Se alkaa tallentaa tietoja siitä hetkestä lähtien, kun latasit sen.

Jos HAN-sensori ei ole ilmestynyt laiteluetteloosi 15 minuutin etsimisen jälkeen, sinun on asetettava HAN-sensori uudelleen liittämistilaan. Tämä tehdään palauttamalla se tehdasasetuksiin.

Sensorin päivitys

16.01.23 julkaistiin päivitetty versio Futurehome-sovelluksesta ja Smarthubin Zigbee-ohjelmistosta. Tämä sisältää HAN-sensorin päivityksen, joka käynnistyy automaattisesti Smarthubin päivityksen ja/tai HAN-sensorin liittämisen jälkeen (jos sitä ei ole päivitetty aiemmin). Päivittääksesi Smarthubin, seuraa tätä ohjetta. Voi kestää useita tunteja ennen kuin päivitys alkaa HAN-sensorissa, joten anna laitteen olla rauhassa, mielellään yön yli. Kun päivitys alkaa, näet edistymisen Energiatiilen kohdalla ja HAN-sensorin asetuksissa. Edistymisen visualisointi edellyttää, että sovellus on päivitetty.

Päivitys 02.03.23:

• Pidennetty raportointiväli.
• Parannuksia virheellisiin arvoihin.
• Itsestään korjautuva päivitys virheellisen datan yhteydessä.
• Yleisiä parannuksia OTA-päivitykseen.

Saat myös tapahtuman aikajanalle, kun HAN-sensori on päivitetty valmiiksi. Tämä kestää yleensä 20–45 minuuttia. Huomaa, että tämä riippuu signaalin voimakkuudesta ja voi kestää useita tunteja. Jos näet edistymispalkin, anna sen olla rauhassa.

Vianetsintä päivityksen jälkeen

• Jos HAN-sensori palaa jatkuvasti punaisena (katso kuva kohdassa ”HAN-sensorin käyttöönotto”), se tarkoittaa, että sinun on otettava yhteyttä tukeen. Lähetä tukipyyntö tästä ja kerro, että HAN-sensori palaa punaisena, ilmoita rekisteröity sähköpostiosoite ja kotitalouden nimi sovelluksessa.
• Jos päivitys epäonnistuu, saat tapahtuman aikajanalle. Jos näin käy, se joko aloittaa uuden päivityksen (ole hyvä ja odota) tai palaa jatkuvasti punaisena (ota yhteyttä tukeen).
• Jos HAN-sensorilta puuttuu tietoja tai se raportoi virheellisesti päivityksen jälkeen, irrota se → odota 10–20 sekuntia → kytke se takaisin. Tämän vaiheen voi toistaa 2–3 kertaa, jos se ei heti onnistu.
• Jos se ei vieläkään toimi optimaalisesti, kokeile liittää se uudelleen. Tämä tehdään nollaamalla HAN-sensori (katso alla oleva osio). Kun sensori on nollattu, voit aloittaa Zigbee-liittämisen (asetukset → laitteet → lisää laite → Zigbee → aloita).

Nollaus

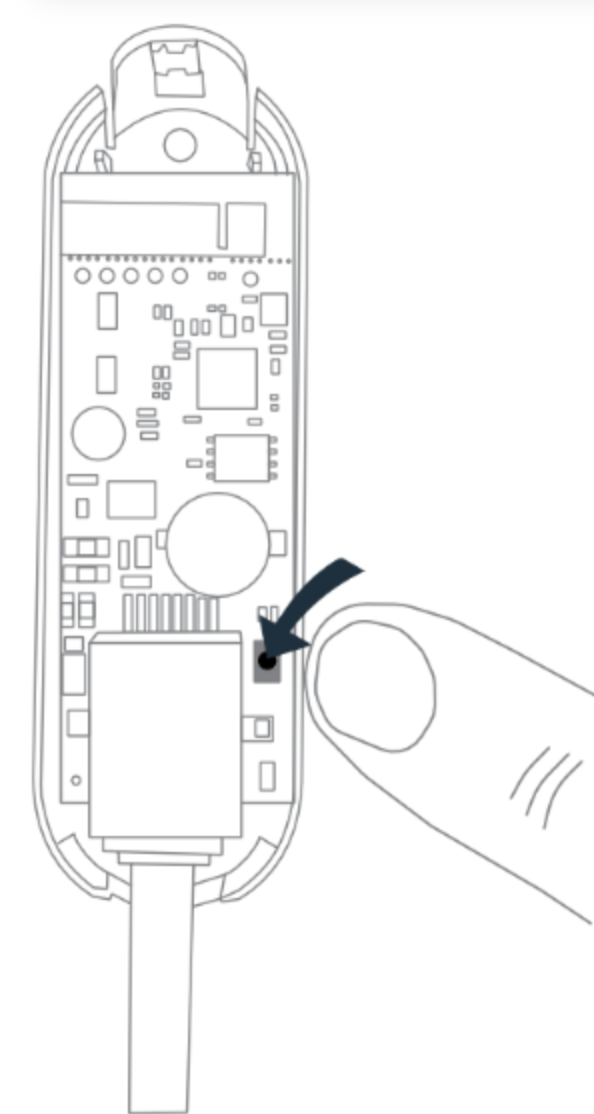

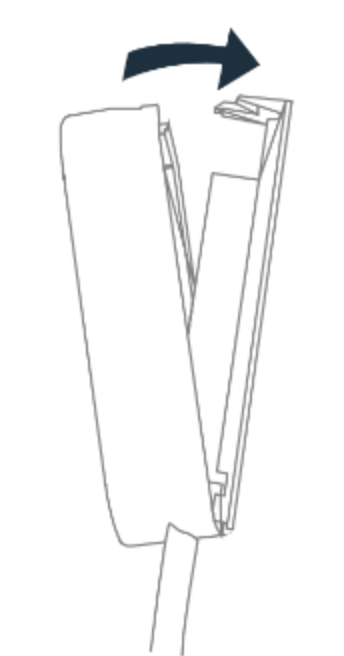

Nollataksesi HAN-sensorin sinun on avattava laitteen kansi. Heti kaapeliliittimen oikealla puolella itse laitteessa on pieni painike ja LED-valo. Pidä tätä painiketta painettuna 15 sekuntia (kunnes se vilkkuu kolme kertaa nopeasti). Kun valo alkaa vilkkua punaisena, se tarkoittaa, että sensori on nollattu ja se on jälleen liittämistilassa.

Hyödyllistä tietoa

1. HAN-sensori saa virtaa HAN-portin ja kaapelin kautta. Jos HAN-porttia ei ole avattu, laite ei saa virtaa. HAN-portin avaaminen on siksi edellytys laitteen toiminnalle.
2. HAN-sensori ei sovellu ulkokäyttöön. Se on tarkoitettu käytettäväksi 0–50 celsiusasteen lämpötilassa. Jos sähkömittarisi on ulkona, suosittelemme vetämään verkkokaapelin kaapeliputkien kautta sähkömittarilta sisällä olevaan sulaketauluun.
3. Sensoria ei suositella sijoitettavaksi sähkö-/sulaketaulun sisäpuolelle. Tämä voi estää Zigbee-signaalit. Sensorin takapuolella on kaksipuolinen teippi. Puhdista pinta ja asenna sensori kaapin oven ulkopuolelle.
