Zigbee-assosiointi (sidonta) Thingsplex-järjestelmässä

Assosioinnit (sidonta)

Tämä opas selittää, kuinka voit suoraan assosioida Zigbee-laitteita Thingsplexissä, jotta ne voivat viestiä keskenään ilman komentojen reitittämistä Smarthubin kautta.

Tämä ominaisuus on kokeellinen, eivätkä kaikki laitteet tue sitä. Kehittäjän käyttöliittymässä ei myöskään näy visuaalista vahvistusta onnistumisesta.

Vaatimukset

• Sinulla on pääsy osoitteeseen Thingsplex → Adapters → Zigbee

• Olet perehtynyt laitteiden systemdata-näkymään

• Ymmärrät Zigbee-klusterit ja päätepisteet (endpoints)

Vaihe 1 – Tunnista laitteet

1. Mene kohtaan Thingsplex → Devices → Zigbee tai järjestelmätiedot (system data) Futurehome-sovelluksessa.

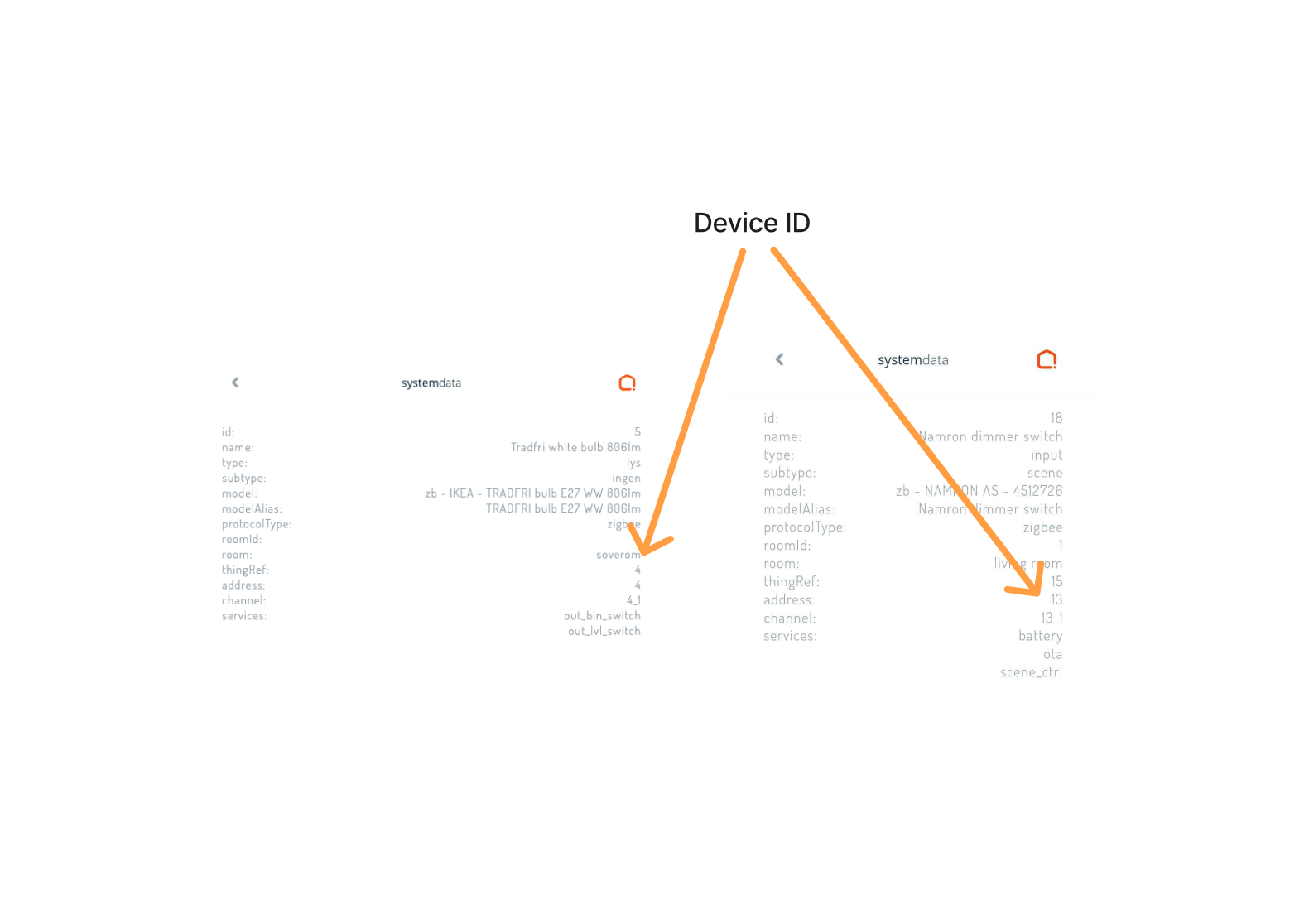

2. Avaa systemdata molemmille laitteille:

   • Controller (esim. Namron-himmeninkytkin)

     • Ota ylös sen osoite (address) ja kanava (channel).

     • Esimerkki: address = 13, channel = 13_1

   • Ohjattava laite (esim. Tradfri-lamppu)

     • Ota ylös sen osoite (address) ja kanava (channel).

     • Esimerkki: address = 4, channel = 4_1



Vaihe 2 – Laitteiden suora sidonta

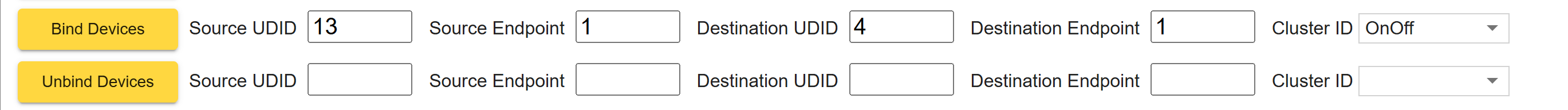

1. Mene kohtaan Thingsplex → Adapters → Zigbee → Developer Tools.

2. Etsi Bind Devices -osio.

3. Täytä seuraavat kentät:

   • Source UDID: ohjaimen (controller) osoite → esim. 13

   • Source Endpoint: ohjaimen kanavan päätepiste → 1

   • Destination UDID: ohjattavan laitteen osoite → 4

   • Destination Endpoint: ohjattavan laitteen kanavan päätepiste → 1

   • Cluster ID: valitse OnOff, LevelControl tai ColorControl sen mukaan, mitä haluat ohjata.

4. Napsauta Bind Devices.

Jos molemmat laitteet tukevat tätä, lamppu vastaa nyt suoraan kytkimeen (vaikka Smarthub olisi offline-tilassa).

Vaihe 3 – (Valinnainen) Ryhmäsidonta useille lampuille

Jos haluat yhden kytkimen ohjaavan useita lamppuja:

1. Mene kohtaan Bind Group Bind Devices sijaan.

2. Käytä:

   • Source UDID: ohjaimen osoite (esim. 13)

   • Source Endpoint: ohjaimen päätepiste (1)

   • Group ID: valitse uusi tai olemassa oleva ryhmä (esim. 5)

   • Cluster ID: valitse OnOff tai LevelControl

3. Sido jokainen lamppu >>>ja kaukosäädin<<< samaan Group ID -tunnukseen.

Nyt kaikki kyseisen ryhmän lamput reagoivat samanaikaisesti kytkimen komentoihin.

Huomioitavaa

• Yhteensopivuutta ei voida taata eri valmistajien välillä (esim. Namron → IKEA).

• Käyttöliittymään ei tule vahvistusta — sinun on testattava manuaalisesti.

•
