Futurehome Charge – Asennus

Vaihe 1 – Valmistelut

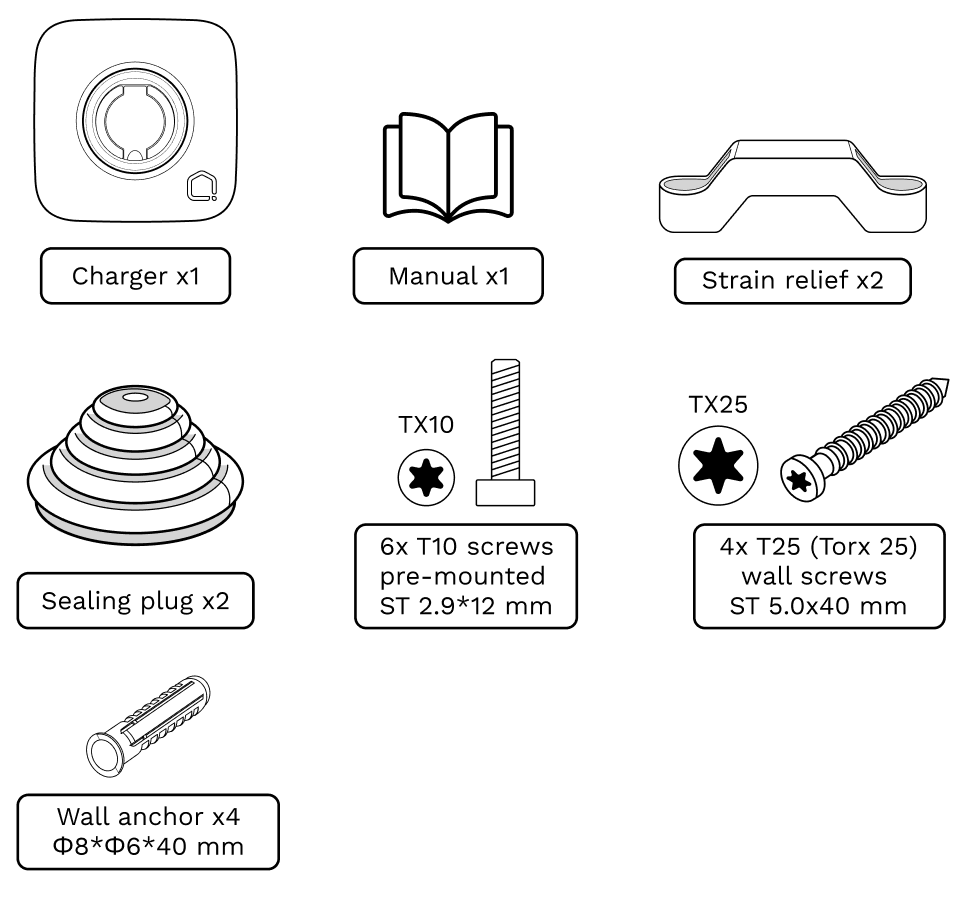

Tarkista, että pakkaus sisältää kaikki osat. Pakkaus sisältää seuraavat osat:

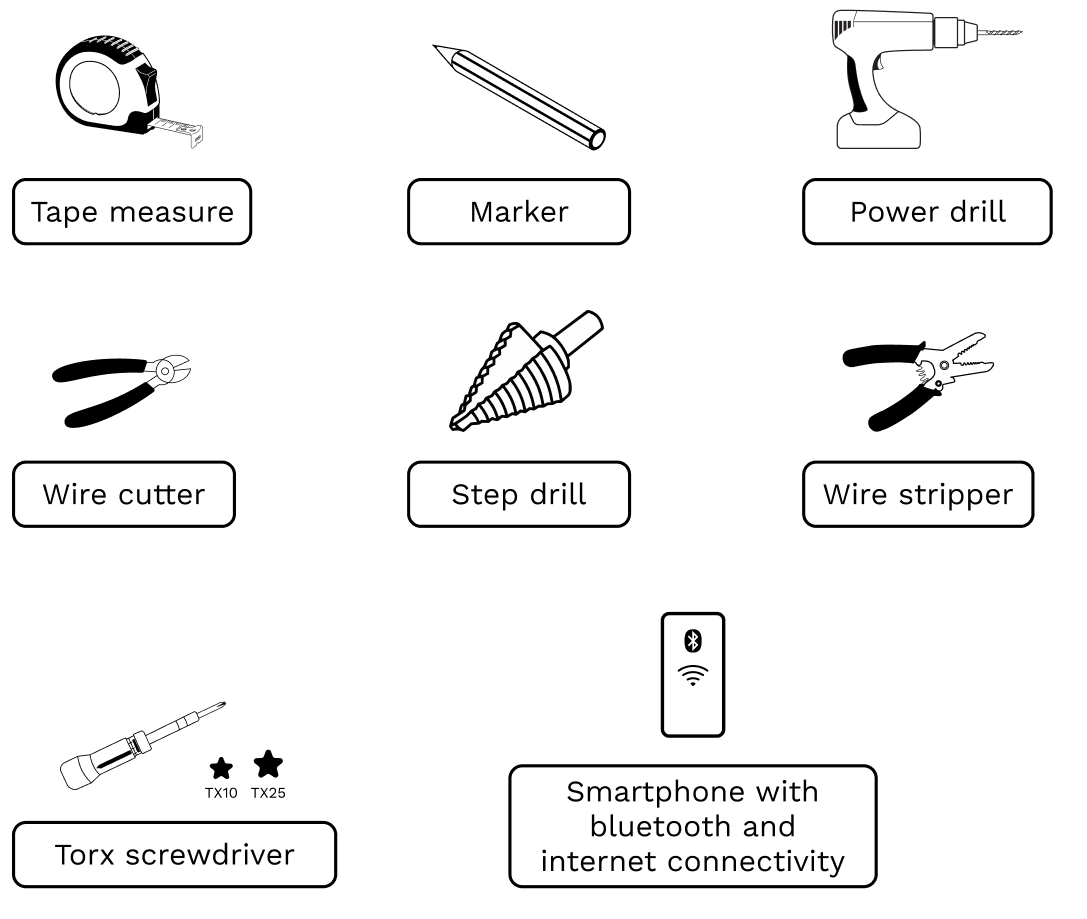

Tarvittavat asennusvälineet:

Valitse kaapelin sijainti

Chargessa kaapelin voi syöttää alhaalta, ylhäältä tai takaa. Se riippuu laturin kiinnityspaikasta.

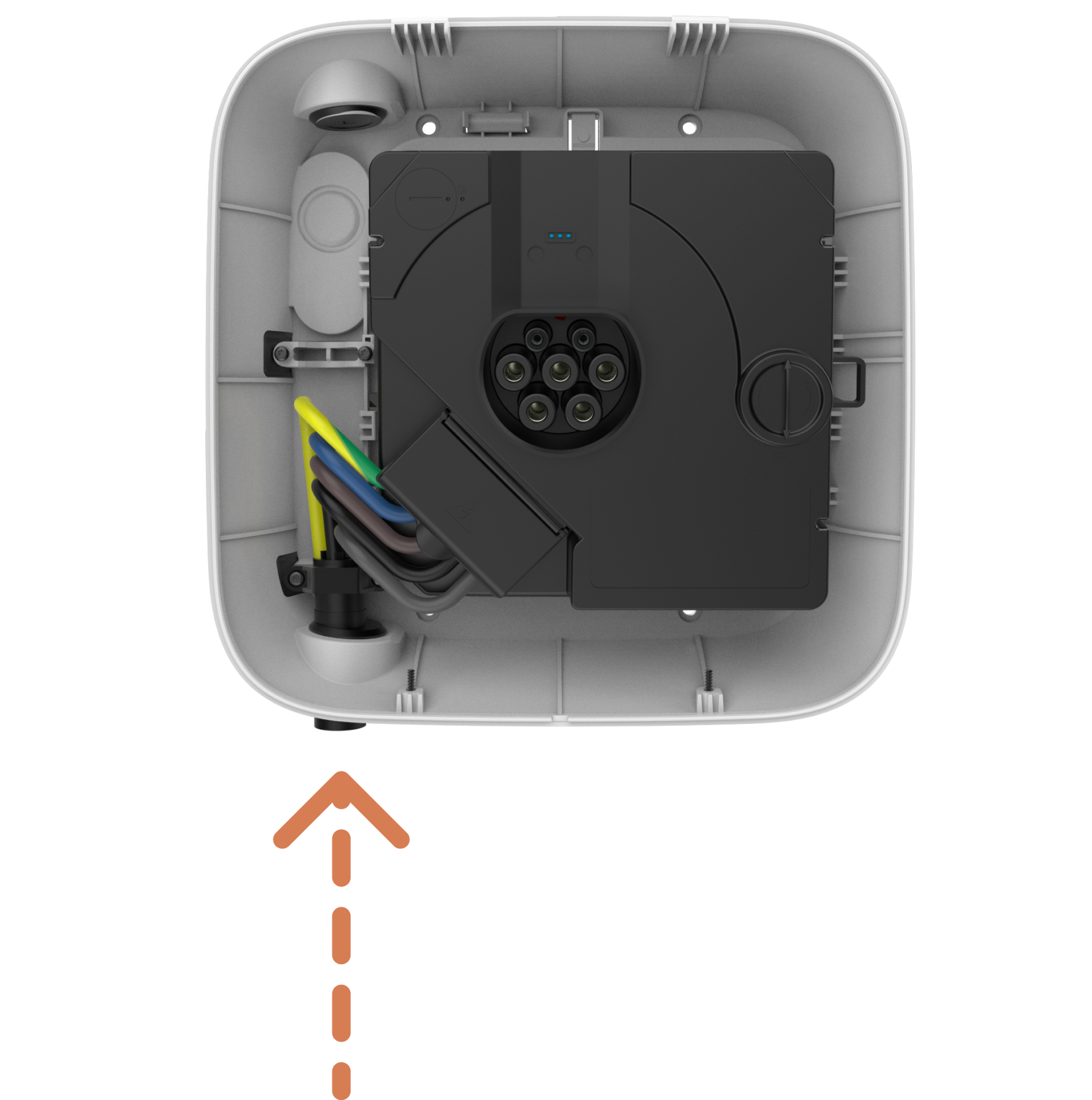

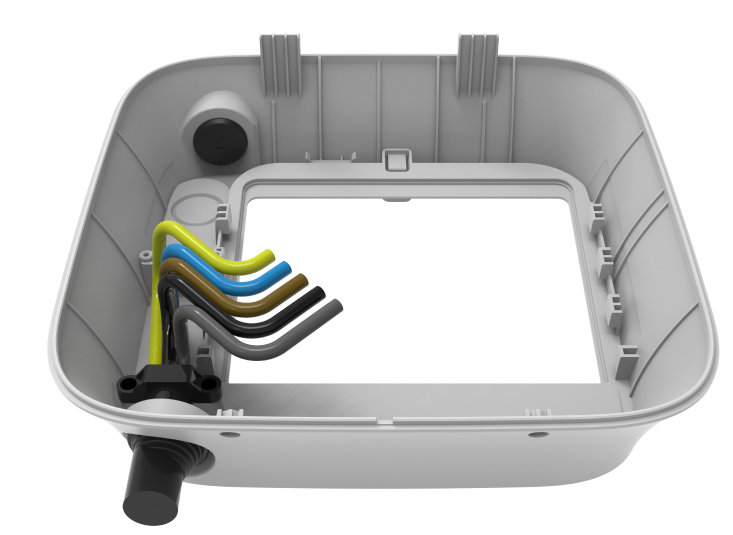

Syöttö alhaalta (suositeltu):

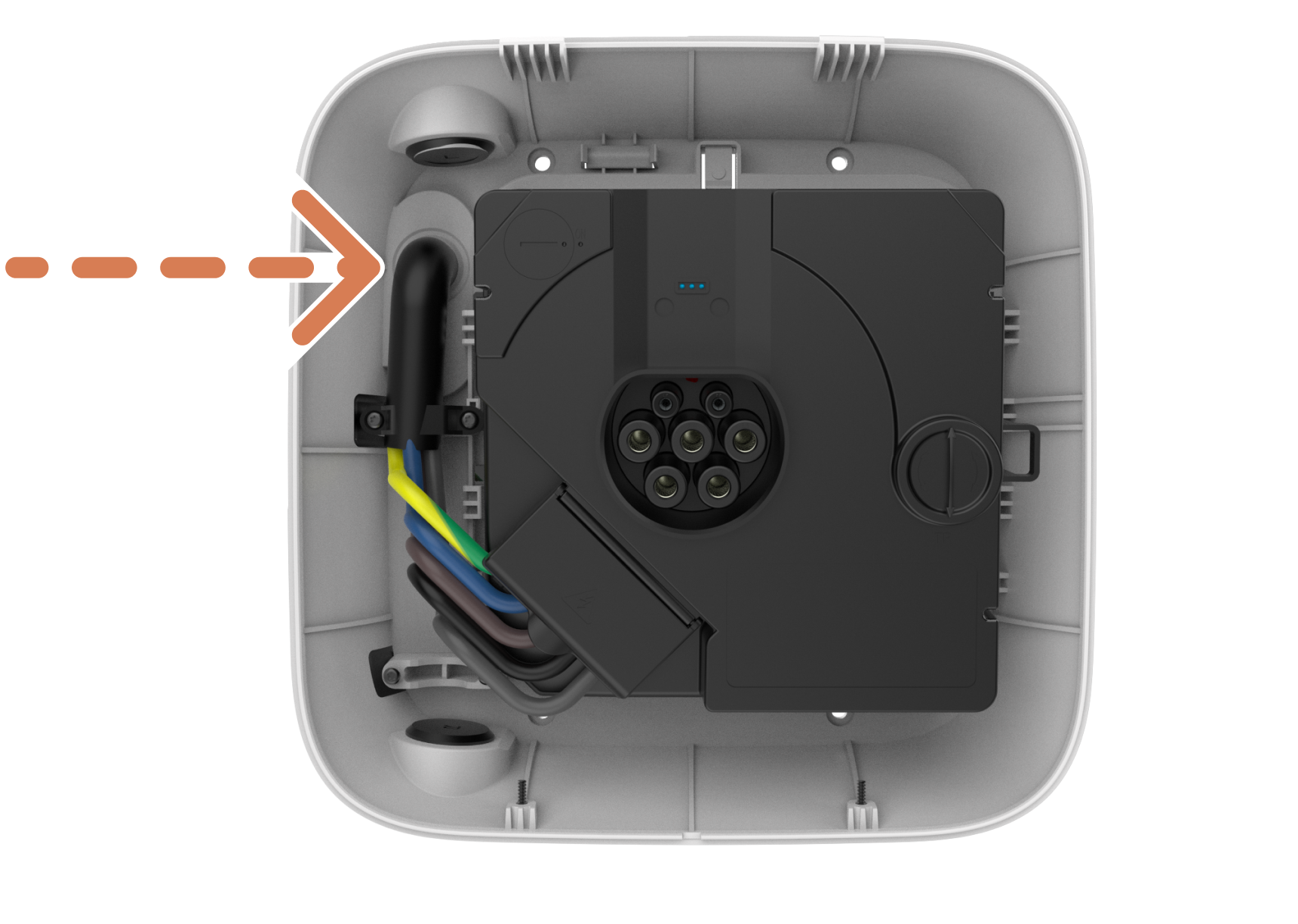

Syöttö takaa:

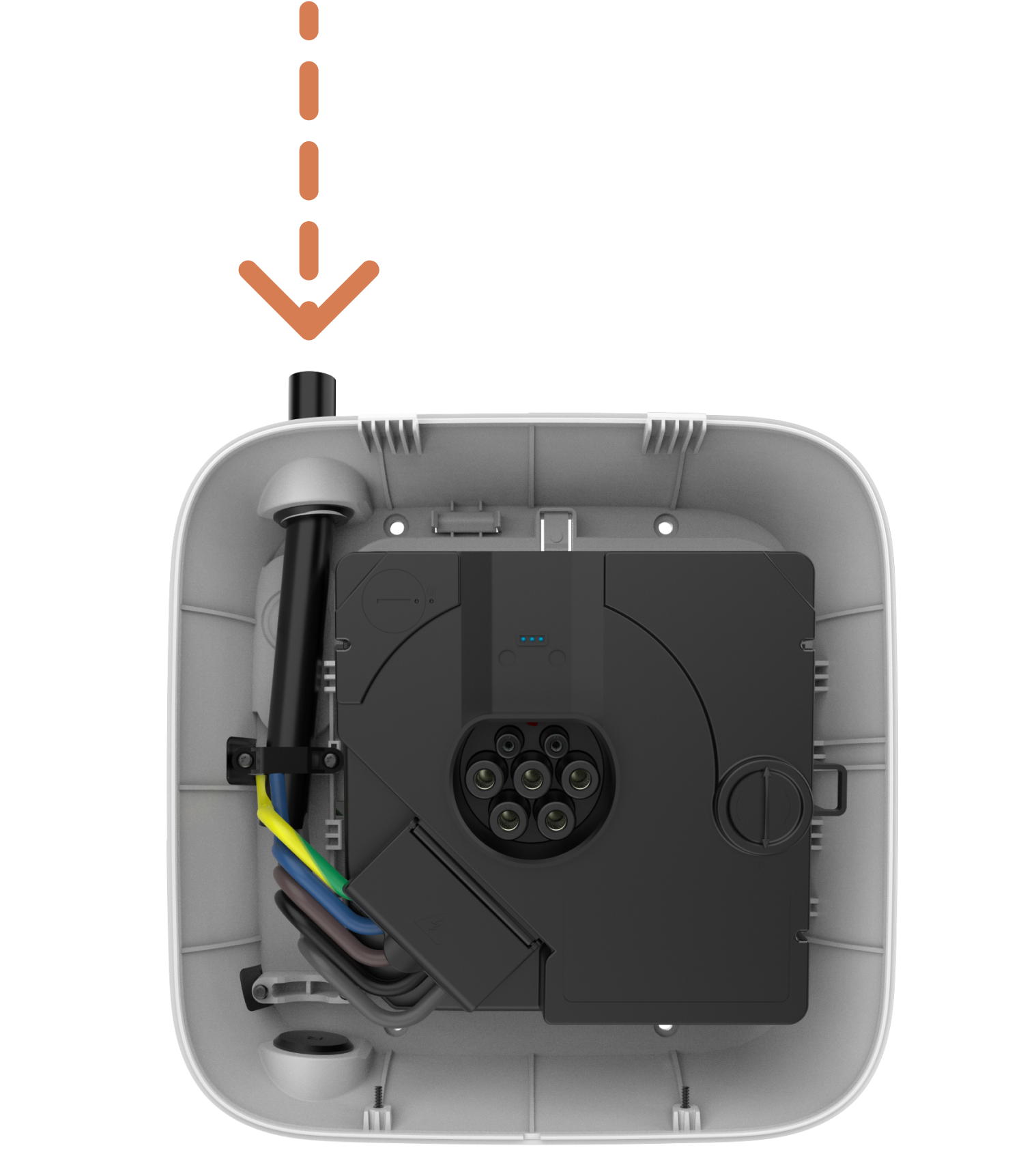

Syöttö ylhäältä:

Vaihe 2 – Asennus

Avaa etupaneeli ruuvaamalla irti 2 TX10-ruuvia laturin pohjasta ja nosta etupaneeli.

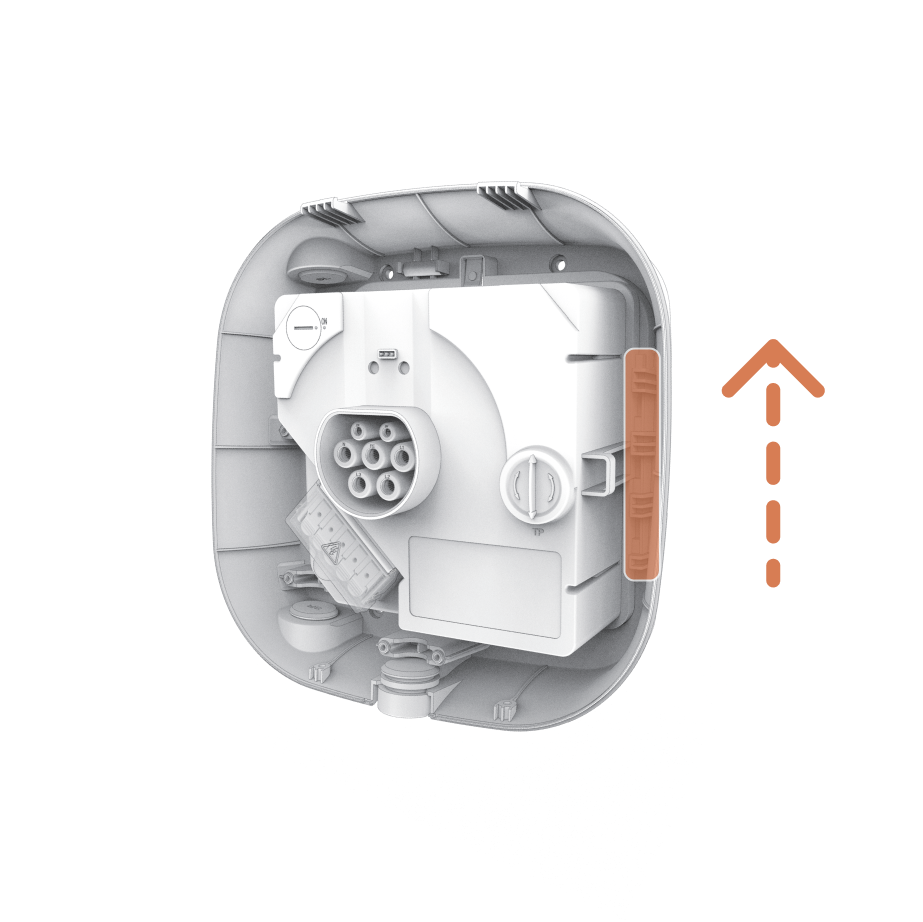

Irrota elektroniikkamoduuli painamalla aivan moduulin yläpuolella olevaa klipsiä ja avaa lukitus työntämällä sitä ylöspäin.

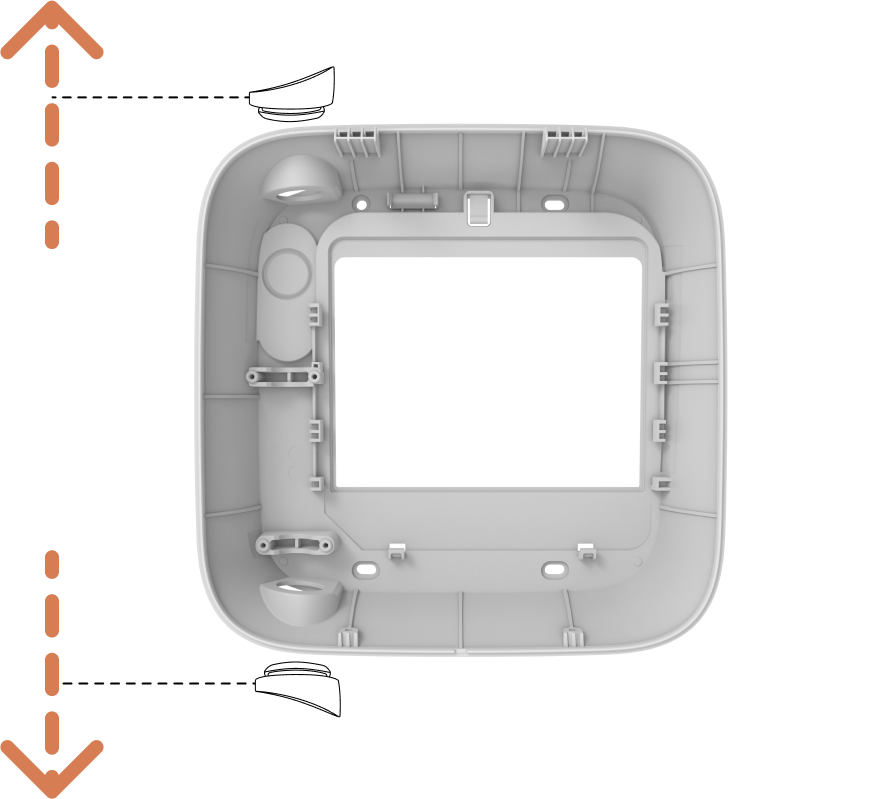

Aseta laturi sopivalle korkeudelle ja suorista laturi kotelon sisällä olevan vesivaa'an avulla.

Vinkki: Suositeltu korkeus on 100–150 cm maanpinnasta.

Kun olet valinnut asennuspaikan, merkitse neljä kiinnitysreikää.

Käytä porakonetta ja mukana toimitettuja seinäankkureita, kun asennat betoniseinään.

Kiinnitä laturi seinään ruuvaamalla pakkauksen mukana toimitetut ruuvit aiemmin merkittyihin kohtiin.

Huomautus: Jos käytät takasyöttöä, siirry seuraavaan vaiheeseen ennen laturin kiinnittämistä seinään.

Valmistele kaapelin sisääntulo sen mukaan, mikä kaapelin syöttövaihtoehto valittiin asennuksen alussa.

Syöttö ylhäältä tai alhaalta: Irrota vedenpitävä tulppa.
Syöttö takaa: Poraa reikä porrasporalla merkittyyn kohtaan.

Pura kaapeli osiin kuvassa esitetyn mukaisesti.

Se tulee kuoria 18–20 mm:n pituudelta.

Leikkaa tiivistetulppa kaapelin halkaisijaan sopivaksi.

Varmista hyvä tiivistys työntämällä tiivistetulppa kaapelin päälle ja työntämällä se kaapelin sisääntuloon, kunnes se on tukevasti paikallaan.

Kiinnitä kaapeli ruuvaamalla kiinni kaapelin kiinnittimen molemmat ruuvit (0,8 Nm). Kaapelin kiinnityskohta liittyy alussa valittuun kaapelinsyöttövaihtoehtoon.

Jos kaapelin kiinnitys on liian suuri halkaisijaan nähden, käännä se ympäri.

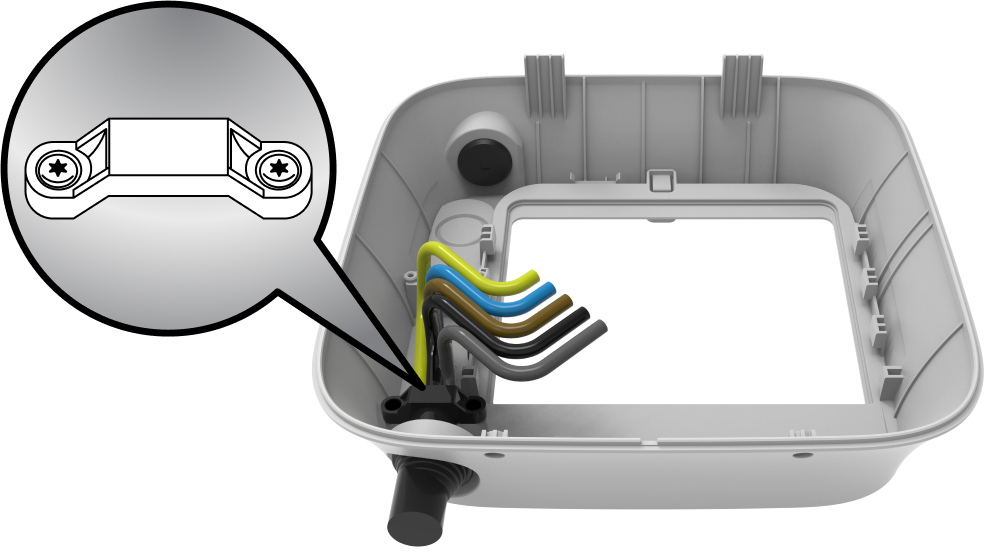

Alasyöttö: Käytä alhaalla olevaa kaapelikiinnitystä.

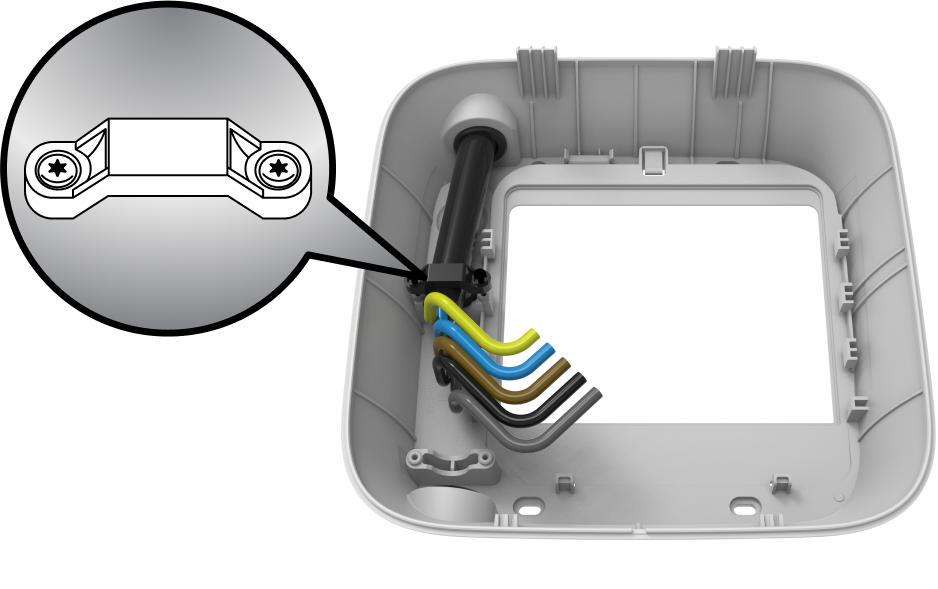

Ylä- ja takasyöttövaihtoehto: Käytä ylhäällä olevaa kaapelikiinnitystä.

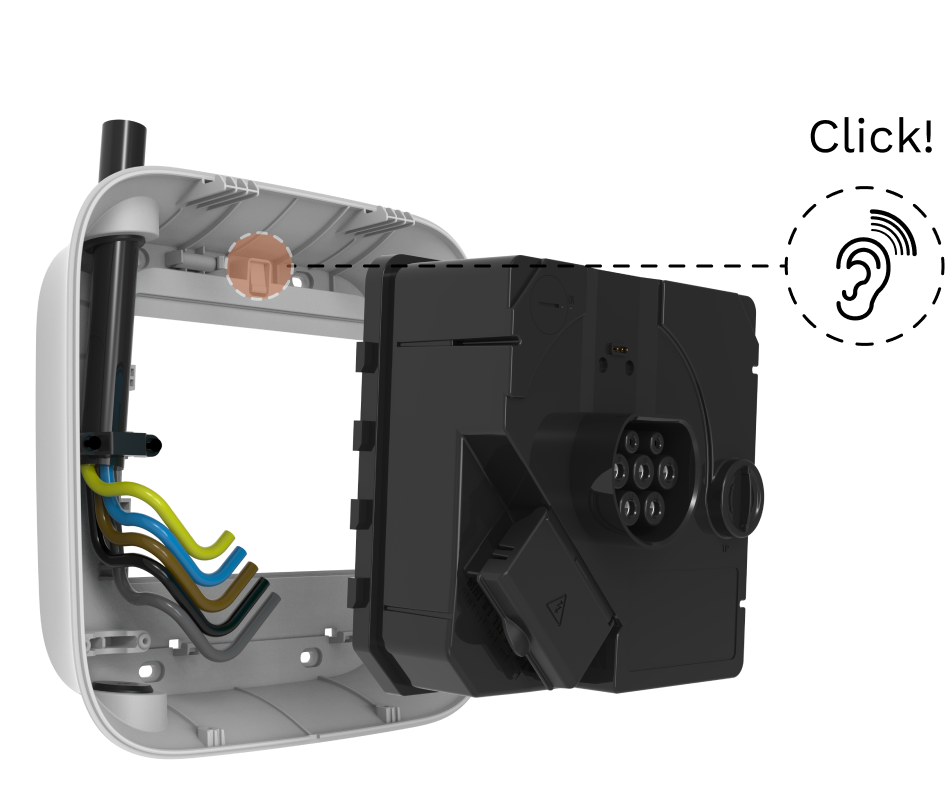

Aseta elektroniikkamoduuli taustalevyyn liu'uttamalla sitä alaspäin, kunnes se lukittuu paikalleen.

Kiinnitä huomiota ylhäällä olevaan napsauttimeen – oikein telakoituna siitä pitäisi kuulua selvä napsahdus.

Johdota kaapelit avaamalla veitsiliittimien yläpuolella oleva musta kansi ja kytke virtakaapelit oikeisiin liittimiin alla olevan kaavion mukaisesti.

• Useat markkinoilla olevat autot voivat vaurioitua, jos niitä ladataan 3-vaiheisesti IT/TT-verkossa. 3-vaiheinen lataus IT/TT-verkoissa on siksi rajoitettu ohjelmistossa vain yhteen vaiheeseen.

Suosittelemme, että 3-vaiheiset IT/TT-järjestelmät kytketään 3-vaiheisina dynaamisen kuormantasauksen ja vaiheentasauksen ja mahdollisten tulevien toimintojen mahdollistamiseksi.

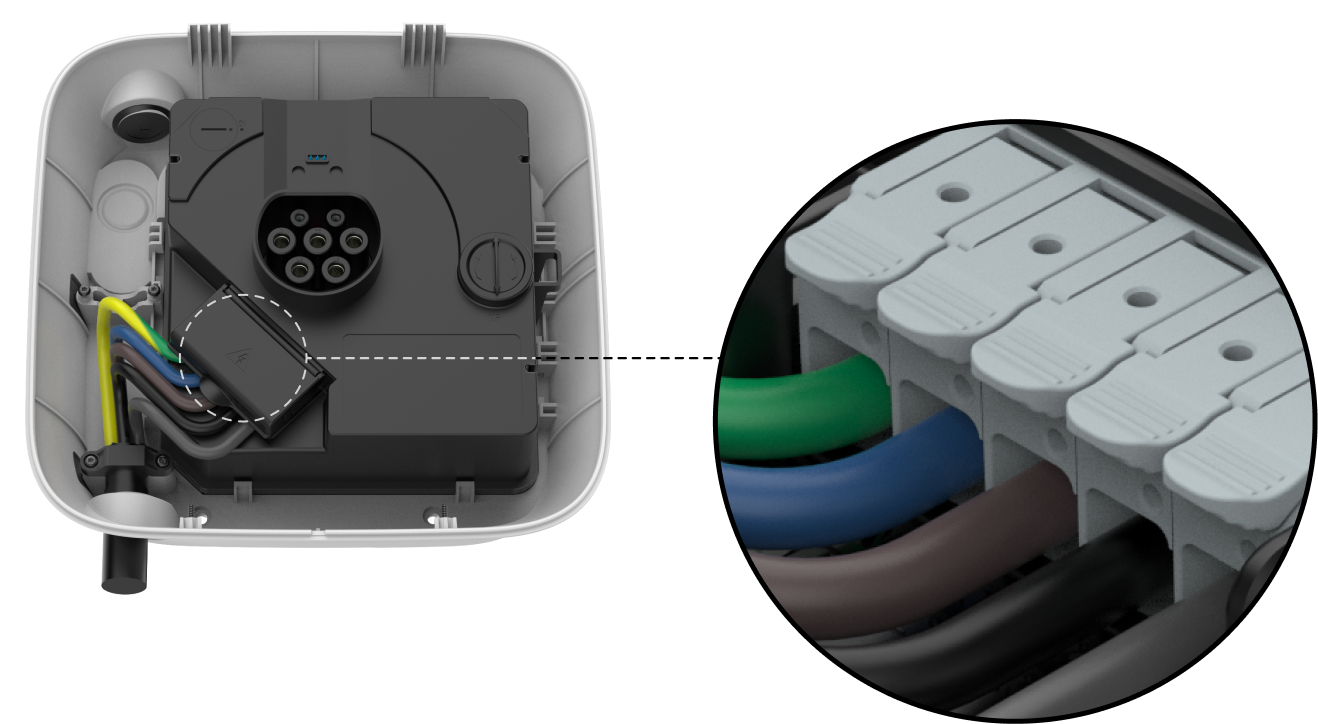

Kiinnitä kaapelit sulkemalla kaikki veitsiliittimien vivut ja sulje moduulin kansi.

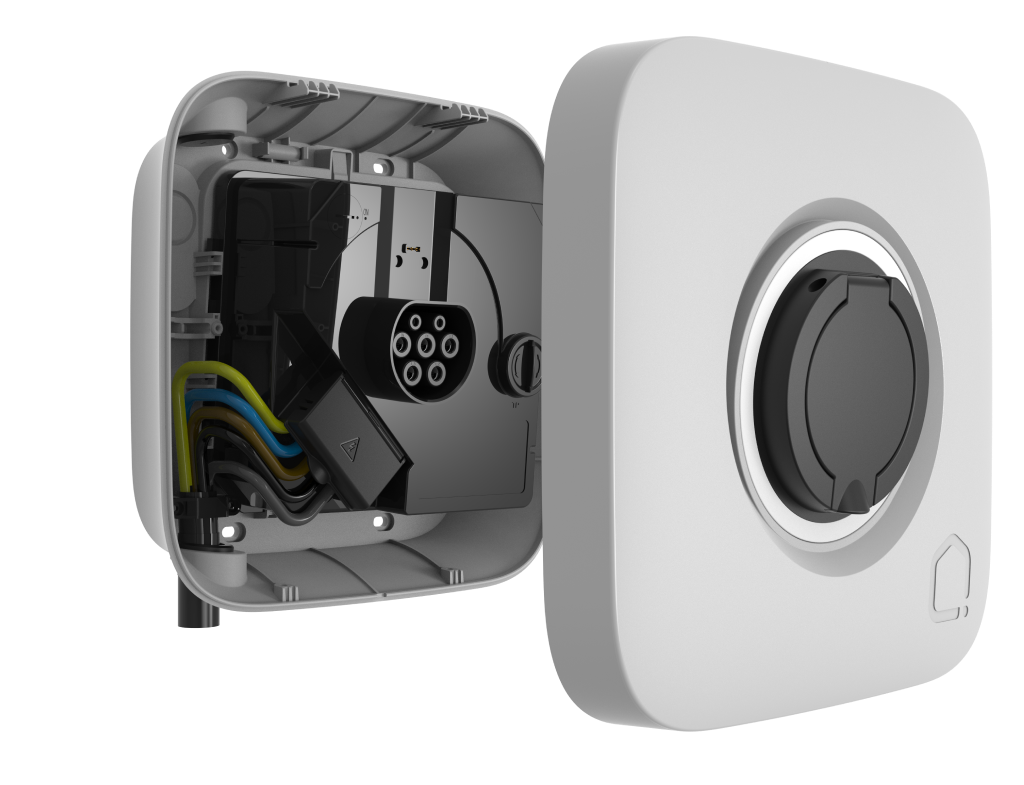

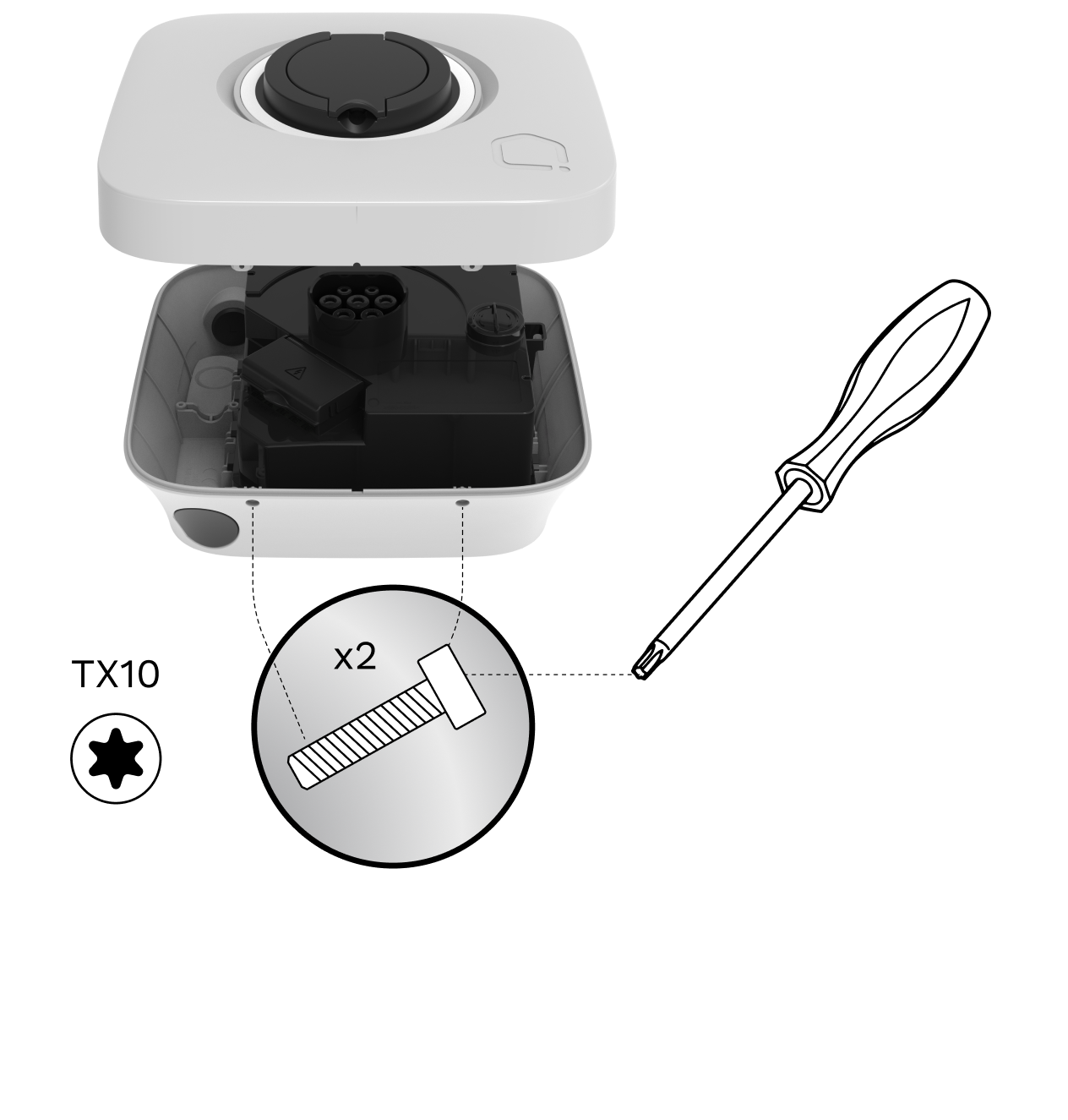

Kiinnitä etulevy takalevyyn ruuvaamalla kiinni laturin pohjassa olevat kaksi ruuvia (0,8 Nm).

Nyt voit aloittaa Chargen määrittämisen sovelluksessa. Noudata tähän linkitettyä ohjetta.
