Futurehome Charge – Merkkivalorenkaan värit

Toiminnan merkkivalot

Käynnistyy

Myötäpäivään pyörivät sateenkaaren värit tarkoittavat, että Charge käynnistyy.

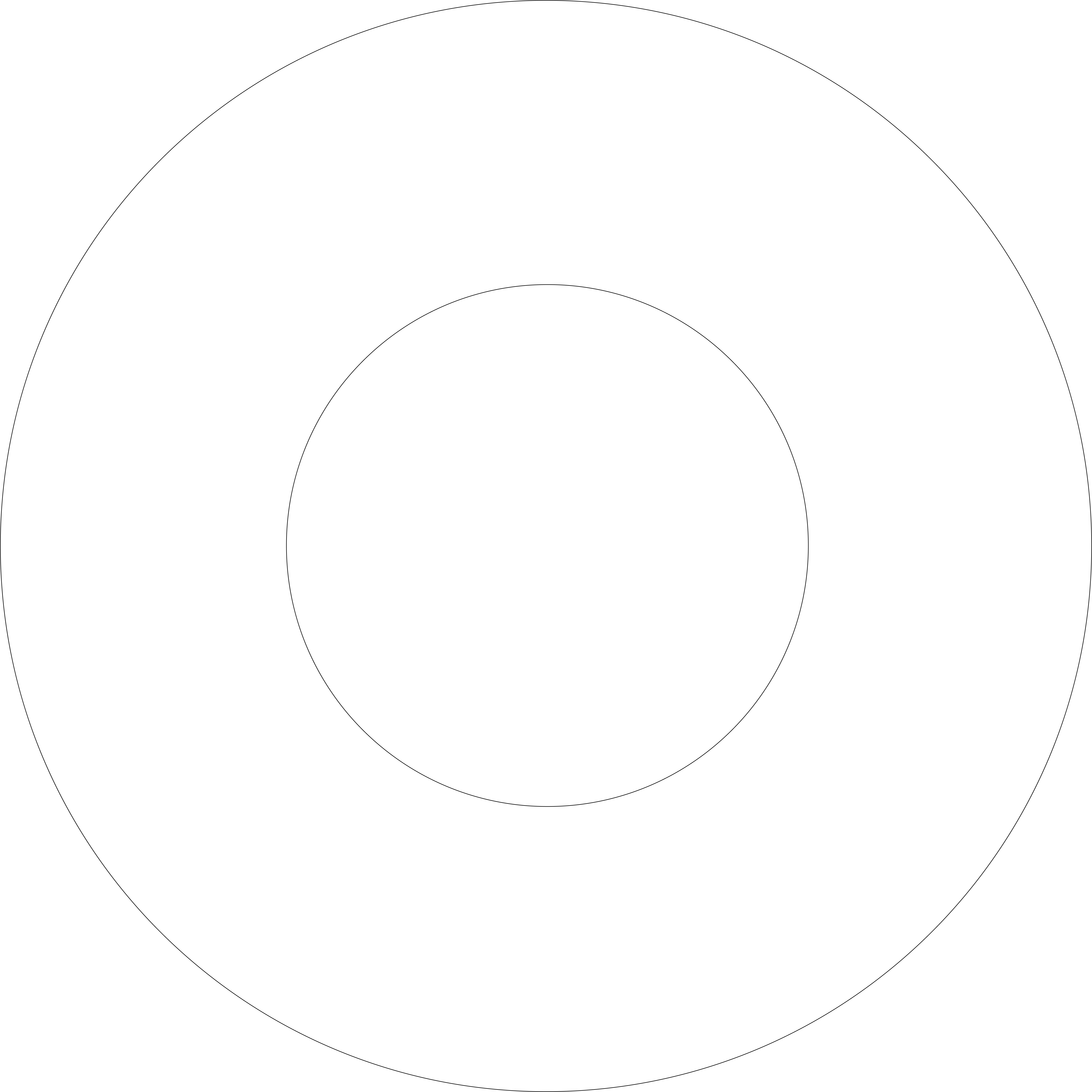

Valmiustila

Tasainen himmennetty kirkas valo osoittaa, että Charge on päällä, mutta se ei ole kytkettynä autoon.

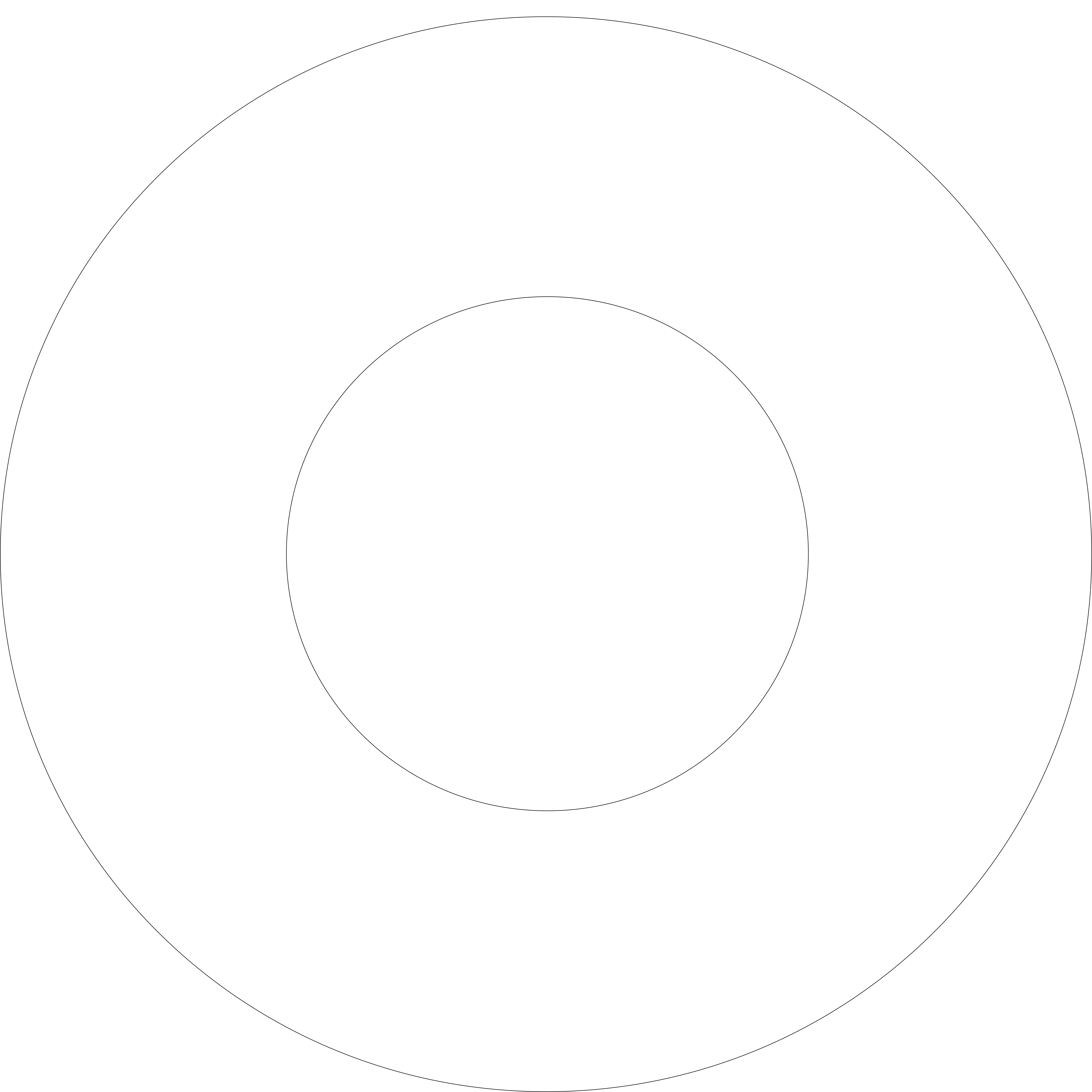

Valmis lataamaan, odottaa autoa

Tasainen kirkas valo täydellä kirkkaudella tarkoittaa, että Charge on yhdistetty autoon ja odottaa auton latauksen käynnistymistä.

Valmis lataamaan, odottaa älyjärjestelmää

Tasainen sininen valo täydellä kirkkaudella tarkoittaa, että Charge on yhdistetty autoon ja odottaa, että älyjärjestelmä käynnistää latausjakson.

Ladataan

Myötäpäivään pyörivä sininen valo tarkoittaa, että latausjakso on käynnissä.

Lataus valmis tai auto keskeytti latauksen

Tasainen vihreä valo täydellä kirkkaudella tarkoittaa, että lataus on valmis tai auto on keskeyttänyt latauksen.

Odottaa todennusta

Charge odottaa todennusta järjestelmästä tai käyttäjältä.

Jos laite jumittuu tähän merkkivalotilaan, tarkista sovellus.

Toiminto onnistui

Charge vahvistaa vihreällä vilkkuvalla valolla, että toiminto onnistui, esim.

• Todennus hyväksytty
• Määritys tallennettu

Asennusvalot

Asennustila (ei määritetty)

Myötäpäivään pyörivä oranssi valo tarkoittaa, että laturi odottaa määritystä tai määrityksiä tehdään parhaillaan.

Bluetooth yhdistetty asennuksen aikana

Myötäpäivään pyörivä oranssi valo ja tasainen sininen valo alapuolella tarkoittaa asennustilaa aktiivisella Bluetooth-yhteydellä.

Etäpäivitys käynnissä

Laturia päivitetään ja violetti valo ilmaisee sen edistymistä. Se on jaettu 25 %:n vaiheisiin.

Älä käynnistä sovellusta tai Chargea uudelleen, kun päivitys on käynnissä, vaikka se näyttäisi olevan jumissa!

Virheiden merkkivalot

Toiminto epäonnistui

Keltaisen valon vilkkuminen 1 sekunnin ajan tarkoittaa, että toiminto epäonnistui. Esim. Chargen ja auton välinen todennus epäonnistui.

Yritä toimintoa uudelleen. Jos virhe jatkuu, käynnistä Charge uudelleen napsauttamalla sulake.

WiFi-virhe

Merkkivalorenkaan alemmassa neljänneksessä jatkuvasti palava oranssi valo tarkoittaa, että WiFi-yhteys on katkennut. Merkkivalorenkaan loppuosa näyttää toimintatilan.

Ratkaise WiFi-ongelma noudattamalla täältä löytyviä ohjeita.

Zigbee-virhe

Merkkivalorenkaan ylemmässä neljänneksessä jatkuvasti palava oranssi valo tarkoittaa, että Zigbee-yhteys on katkennut. Merkkivalorenkaan loppuosa näyttää toimintatilan.

Ratkaise Zigbee-ongelma noudattamalla täältä löytyviä ohjeita.

Kriittiset virheet – älä käytä Chargea – soita asentajalle

Kriittinen virhe

Kahdesti toistuva punaisen valon välähdys täydellä kirkkaudella ja 1 sekunnin tauko ilmaisee kriittisen virheen.

Johdotusongelma

Myötäpäivään pyörivä punainen valo 50 %:n kirkkaudella tarkoittaa johdotusongelmaa.

Tarkista, että johdotus on tehty oikein syöttöpiirin ja sähköverkkotyypin mukaan.

Ylijännite

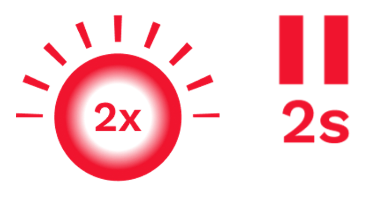

Ylempi puolisko vilkkuu kahdesti, sitten 2 sekunnin tauko.

Ylivirta

Ylempi puolisko vilkkuu kolme kertaa, sitten 2 sekunnin tauko. Tämä tarkoittaa ylivirtaa.

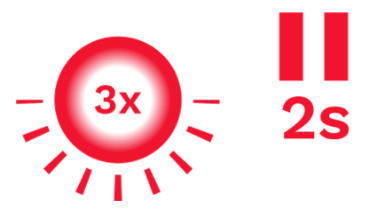

Alivirta

Alempi puolisko vilkkuu kolme kertaa, sitten 2 sekunnin tauko. Tämä tarkoittaa alivirtaa.

Kontaktorivika

Kahdesti toistuva punaisen valon välähdys täydellä kirkkaudella ja 2 sekunnin tauko tarkoittaa vikaa releessä.

Ylikuumeneminen

Kolmesti toistuva punaisen valon välähdys täydellä kirkkaudella, jota seuraa 2 sekunnin tauko, tarkoittaa laitteen ylikuumenemista.

Maadoitusvika

Tasainen punainen valo tarkoittaa maadoitusvikaa (PE).
