Futurehome Charge - Installation

  • Opdateret

Trin 1 - Forberedelse

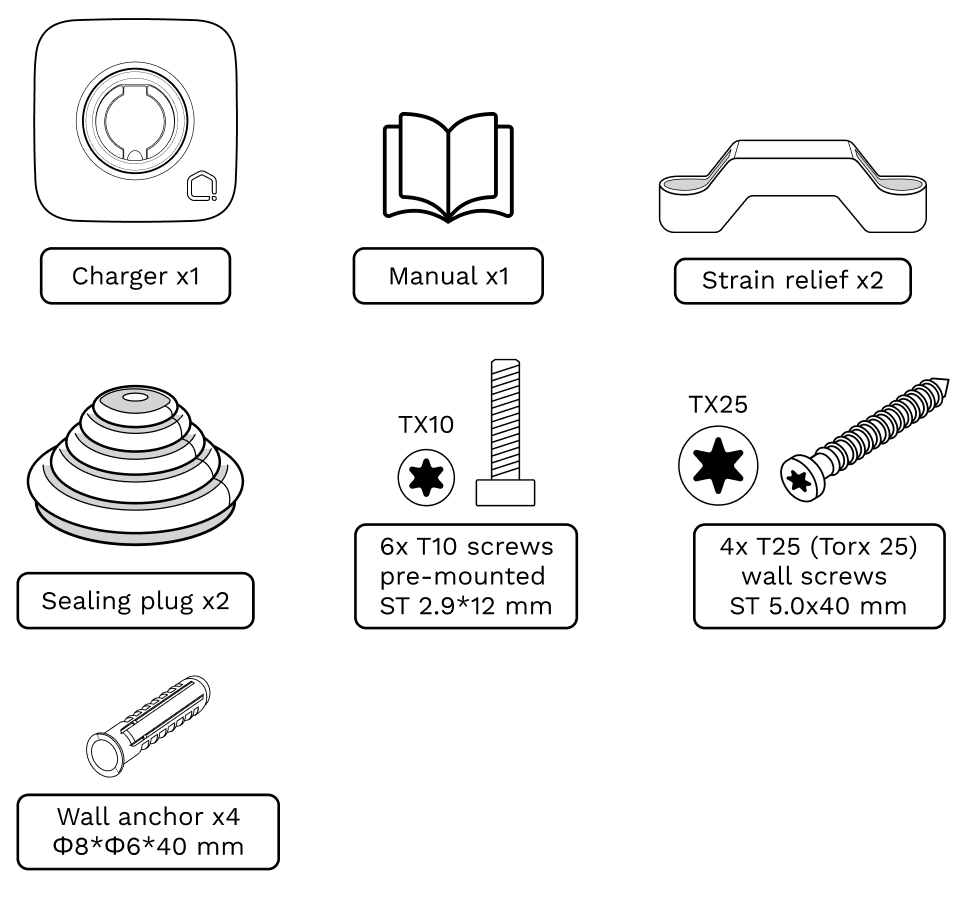

Sørg for, at alle komponenterne er inkluderet i boksen. Følgende elementer er inkluderet:

Untitled (1).png

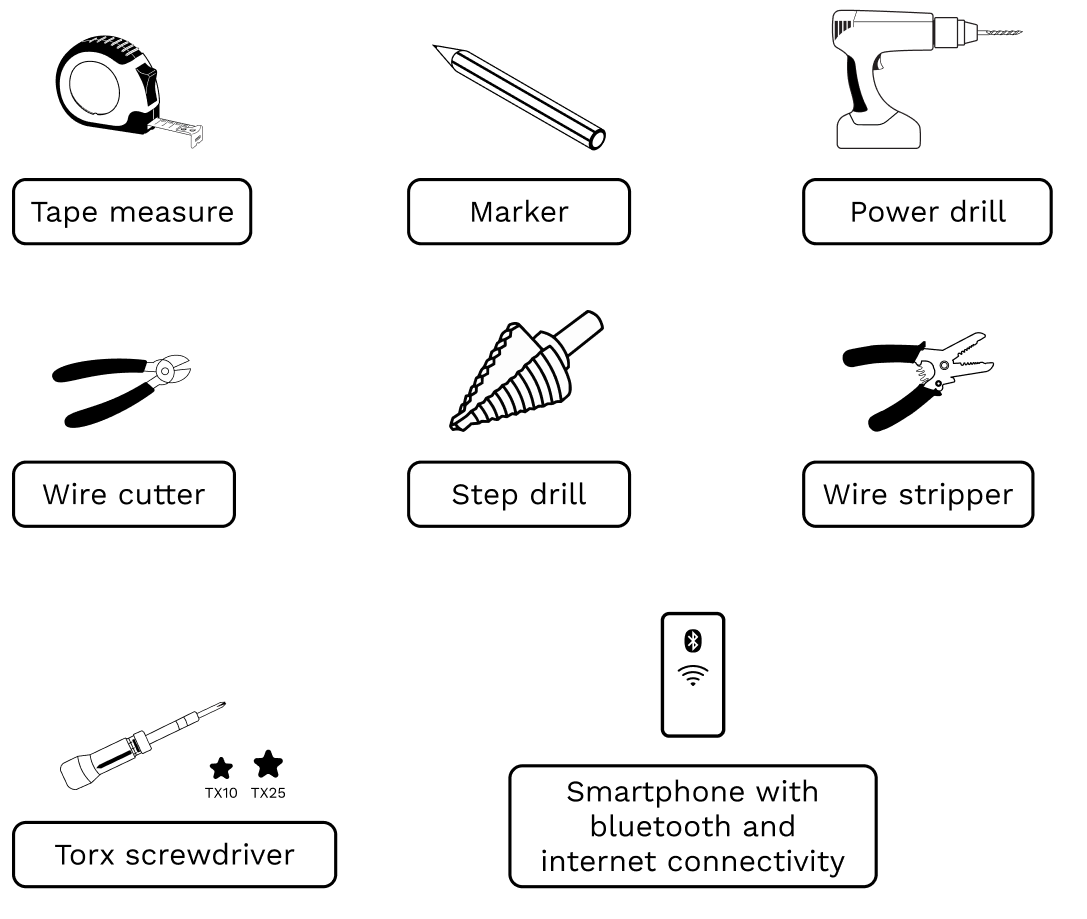

Nødvendigt installationsværktøj:

Untitled (2).png

Vælg kabelplacering

På Charge, kan du tage kablet frem fra bunden, øverst eller bagsiden. Dette vil afgøre, hvor du kan montere opladeren.

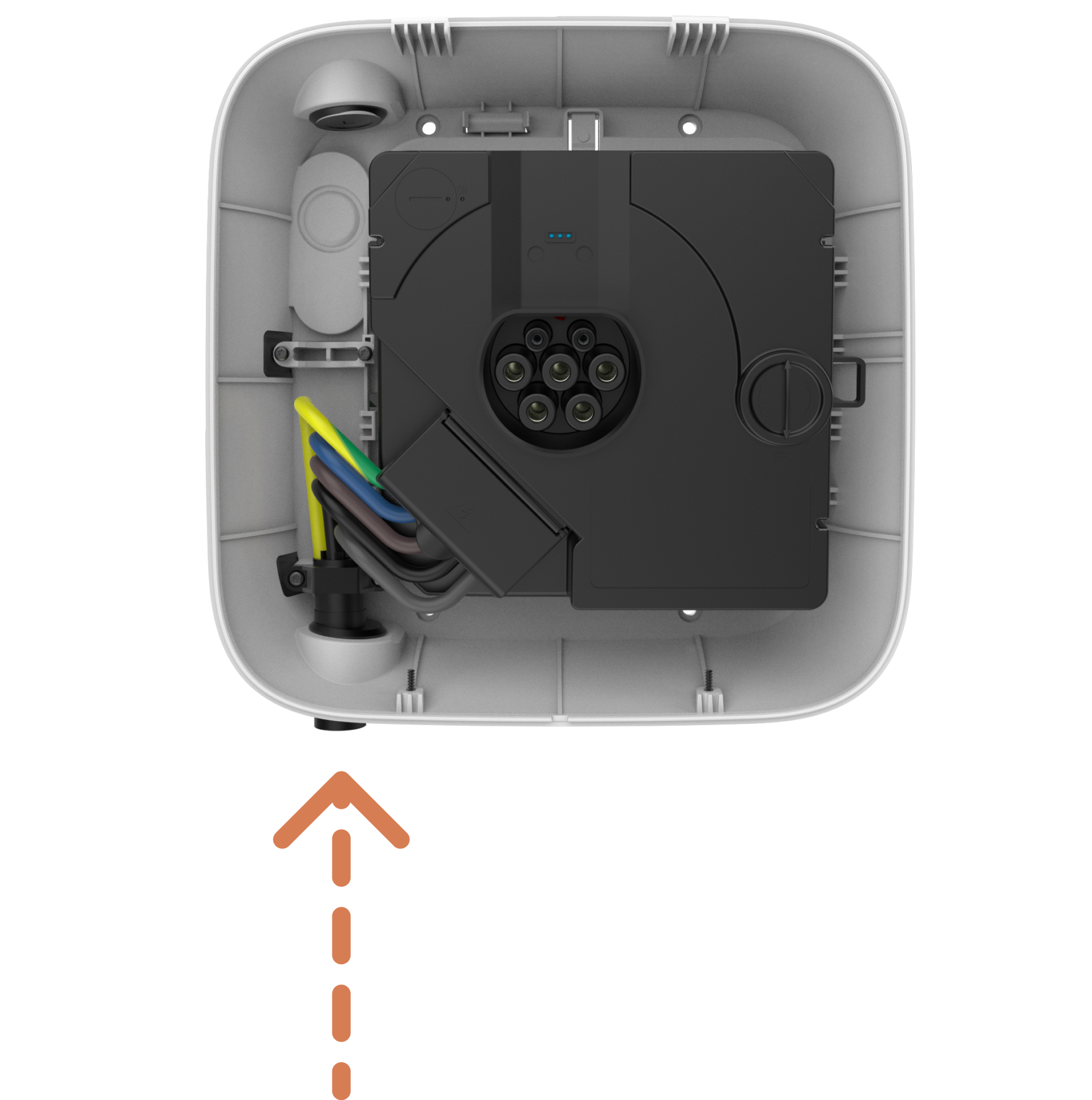

Udtag fra bunden (anbefalet): Installation-Bluetooth_active.png

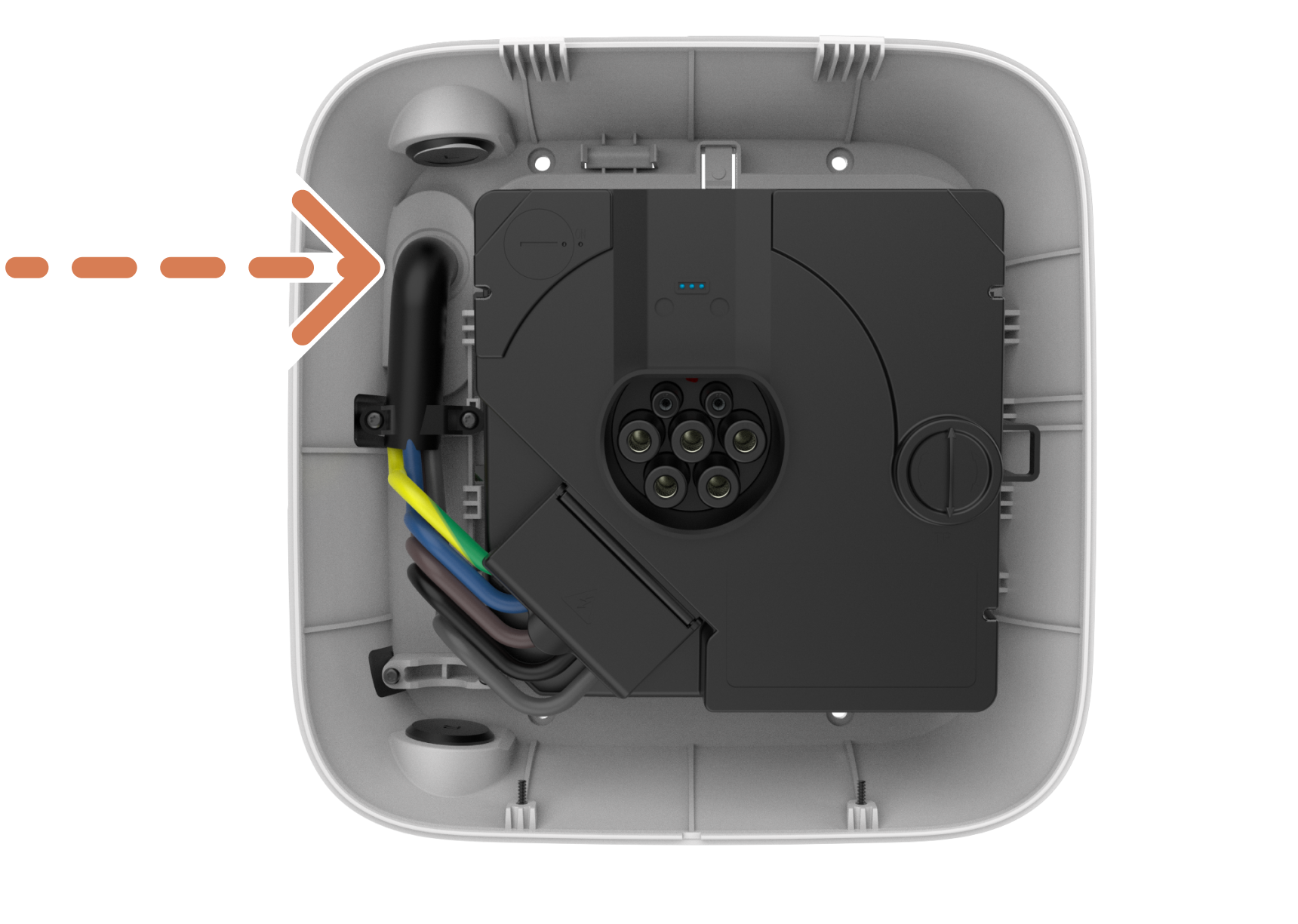

Udtag fra bagsiden: Group 3256.png

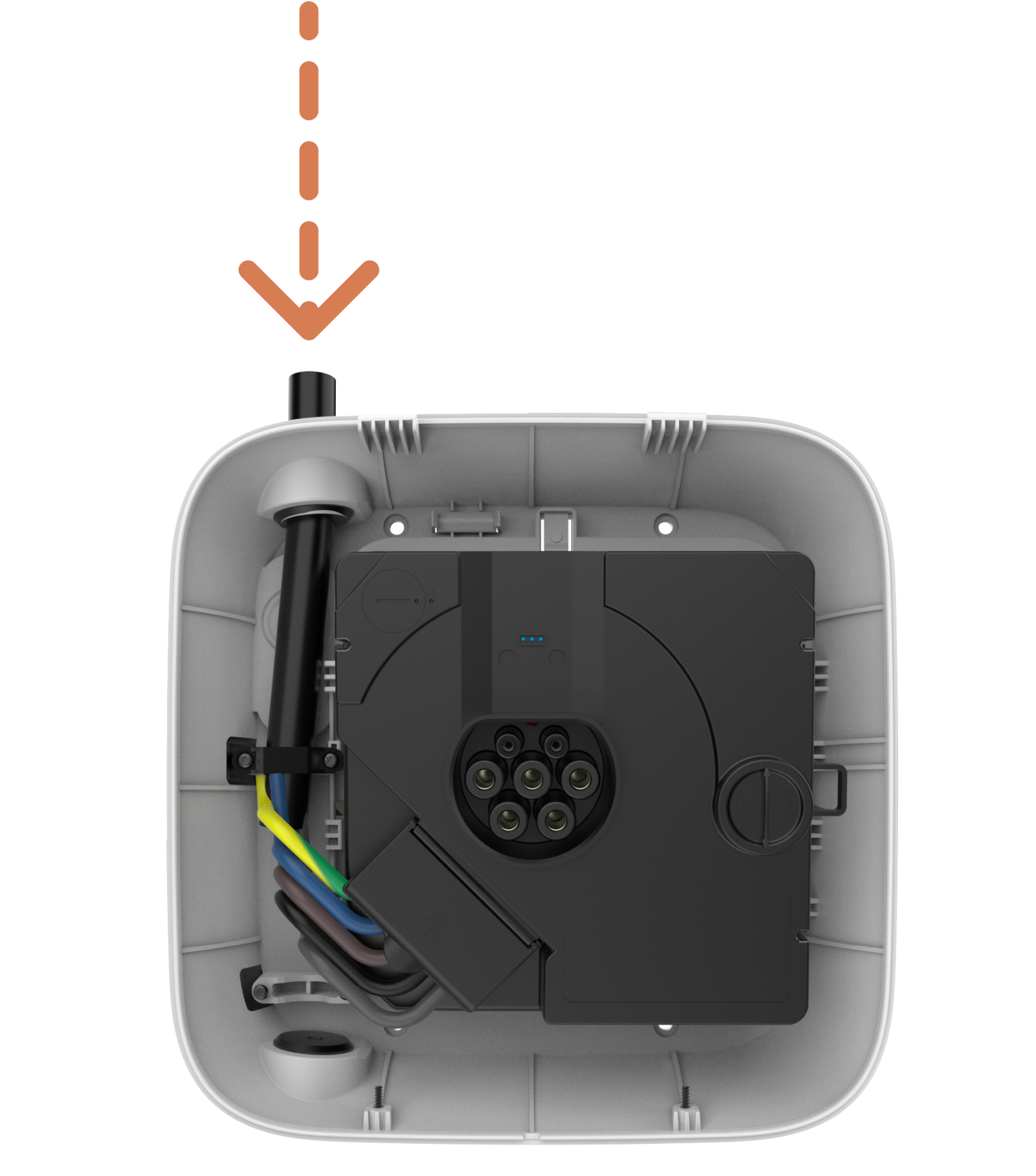

Udtag øverst: Group 3250.png

Trin 2 - Installation

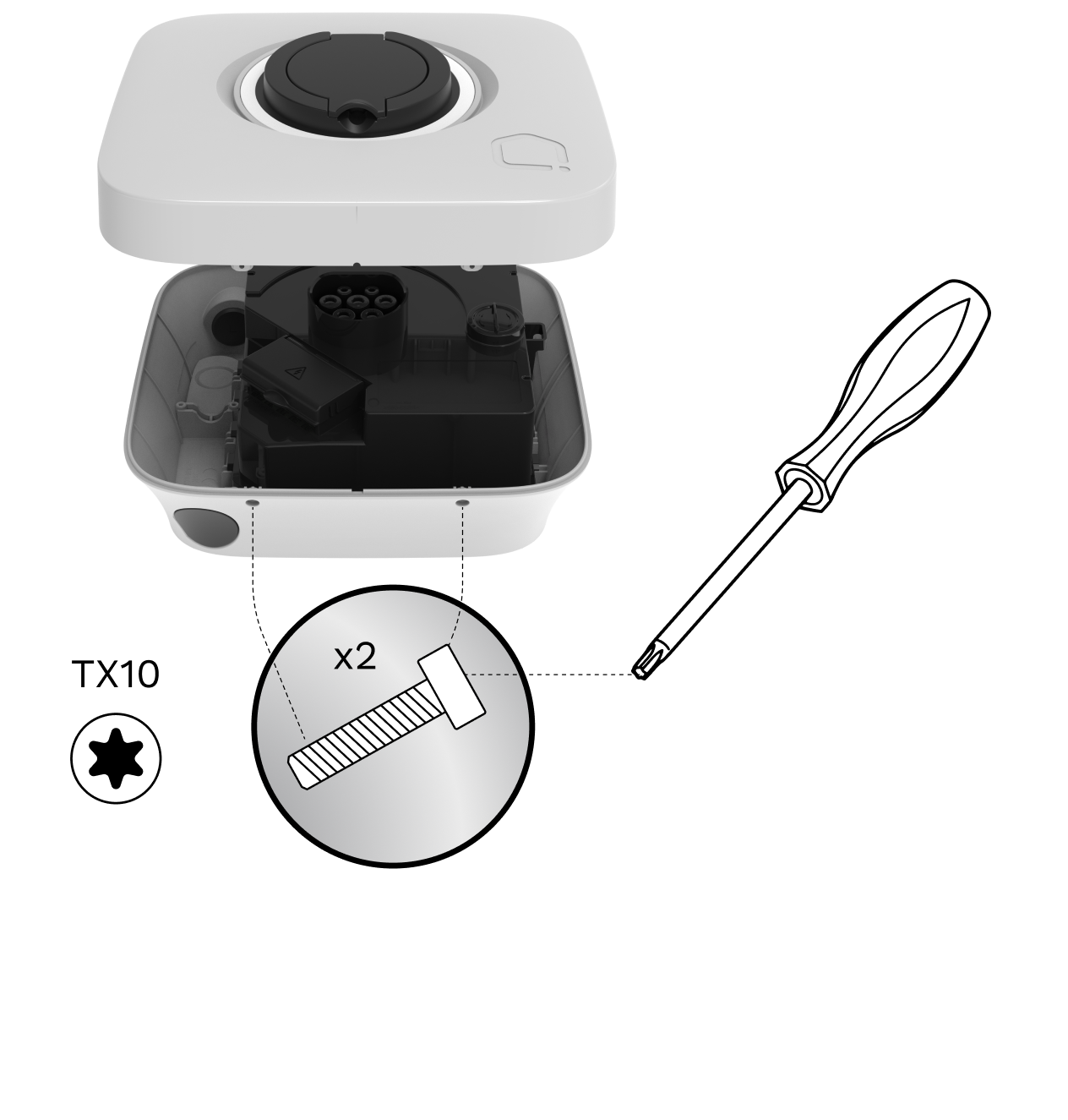

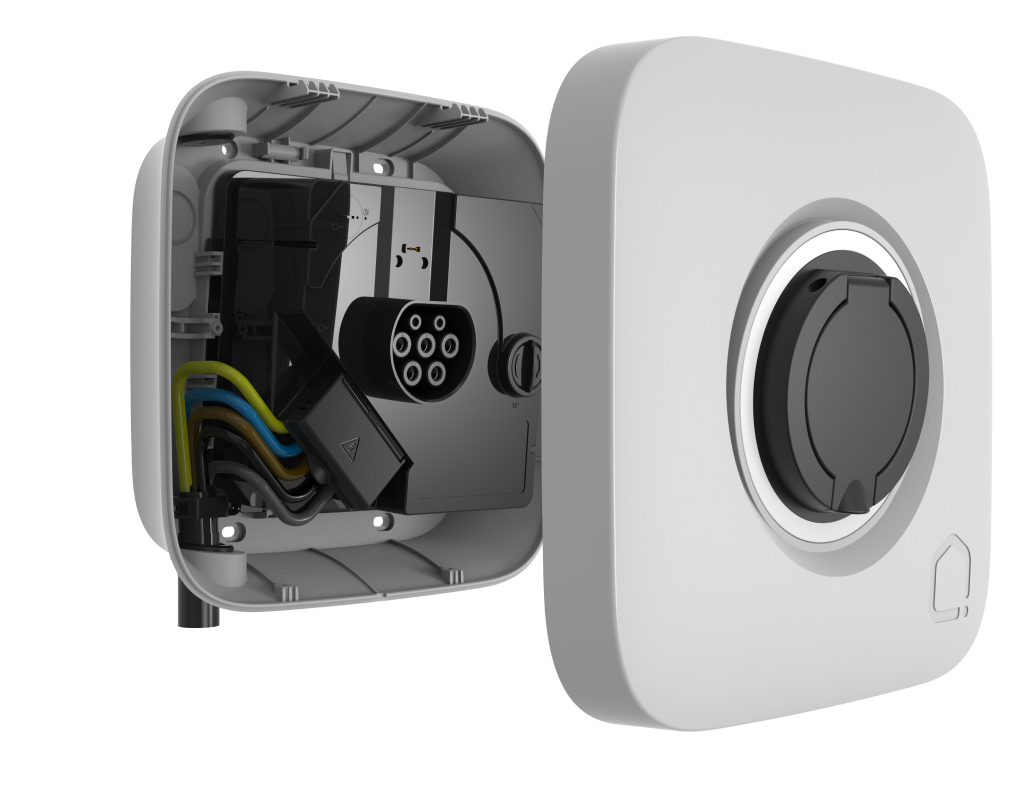

Åbn frontpanelet ved at skrue de 2 TX10-skruer af i bunden af opladeren og løfte frontpanelet.

Group 3479.png

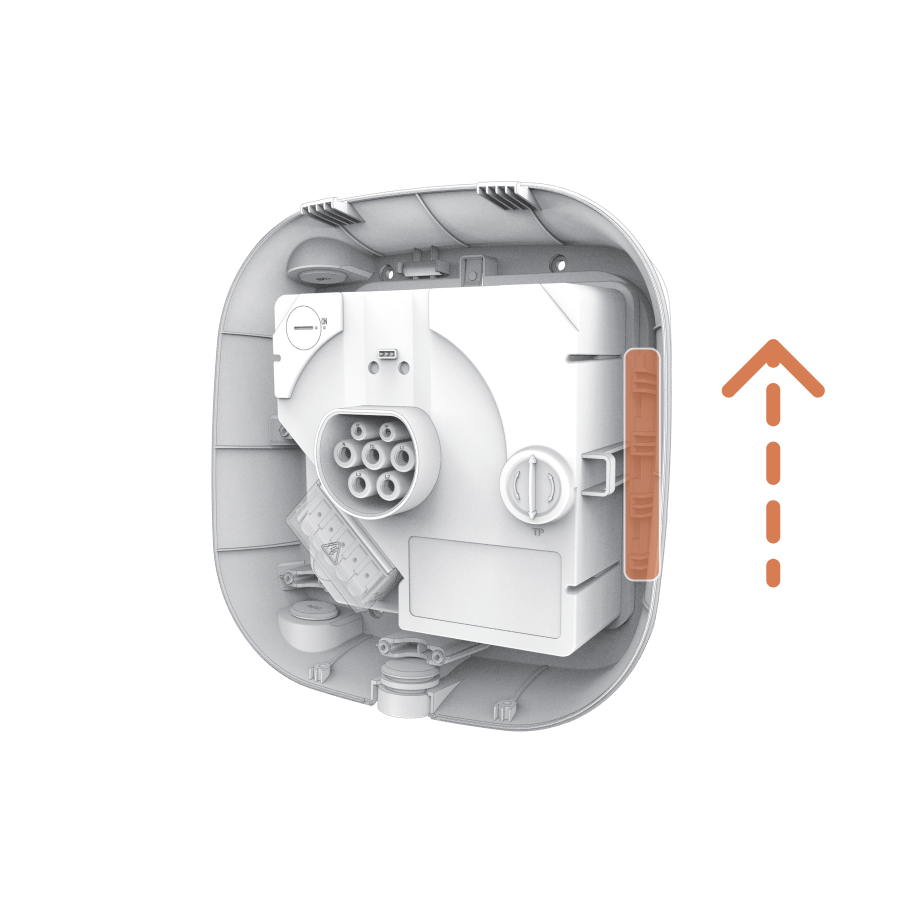

Fjern elektronikmodulet ved at trykke på clipsen lige over modulet og trykke den opad for at låse op.

Group 3132.png


Placer opladeren i en passende højde, og juster højden på opladeren med det vaterpas, der sidder inde i kabinettet

Tip: Den anbefalede højde er mellem 100 og 150 cm fra jorden.

spiritlevel (1).svg


Efter at have valgt det rigtige sted, skal du markere fire monteringshuller.

Brug en boremaskine og medfølgende vægankre, når du monterer på en betonvæg.

marking.svg


Fastgør opladeren til væggen ved at skrue de skruer i, der er inkluderet i pakken, i de punkter, som tidligere blev lavet.

Bemærk: Hvis du skal udtage bagfra, skal du gå til næste trin, før du monterer opladeren på væggen.

mount.svg

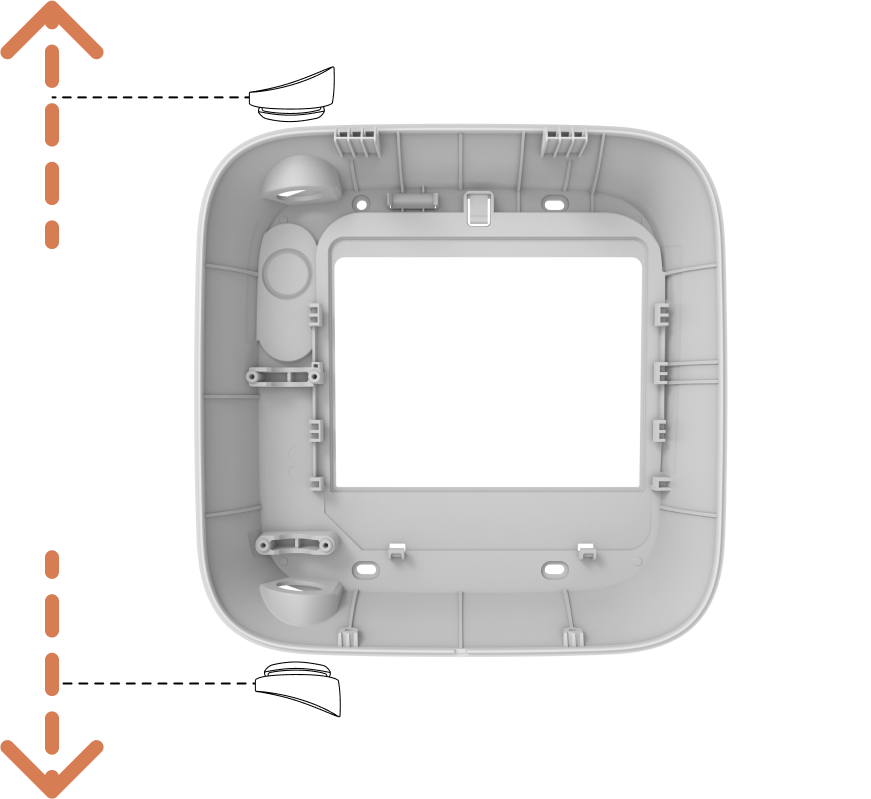

Forbered den kabelindgang, som blev valgt som kabeludtag i begyndelsen af installationen.

Udtag fra top eller bund:

Fjern den vandtætte prop.


Udtag fra bagsiden:

Bor hullet med et trinbor på det markerede sted.

backfeeding.svg




Afmonter kablet i henhold til beskrivelsen på billedet.

Det skal afisoleres til en længde på 18-20 mm.

cable.svg


Skær tætningsproppen til, så den passer til kablets diameter.

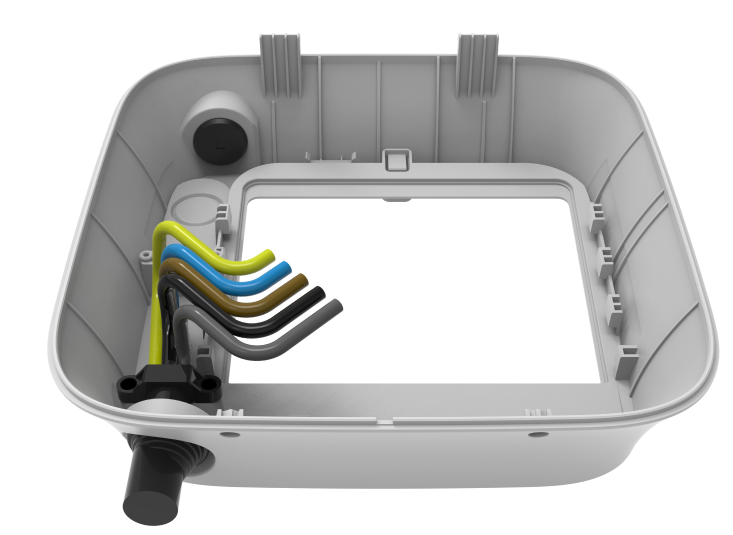

Sørg for at få en god forsegling ved at trykke på forseglingsproppen over kablet og skubbe den ind i kabelindgangen, indtil den sidder sikkert.



Fastgør kablet ved at skrue begge skruer på kabelholderen i (0,8 Nm). Placeringen af kabelholderen er relateret til det kabeludtag, der blev valgt i begyndelsen.

Hvis kabelholderen er for stor til diameteren, skal du vende den om.

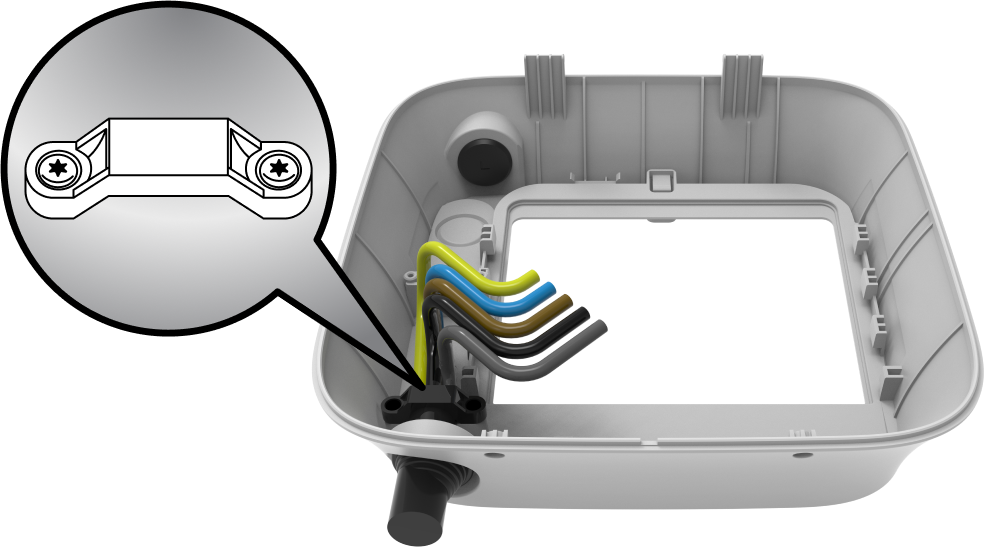

Udtag i bunden:

Brug kabelholderen i bunden.

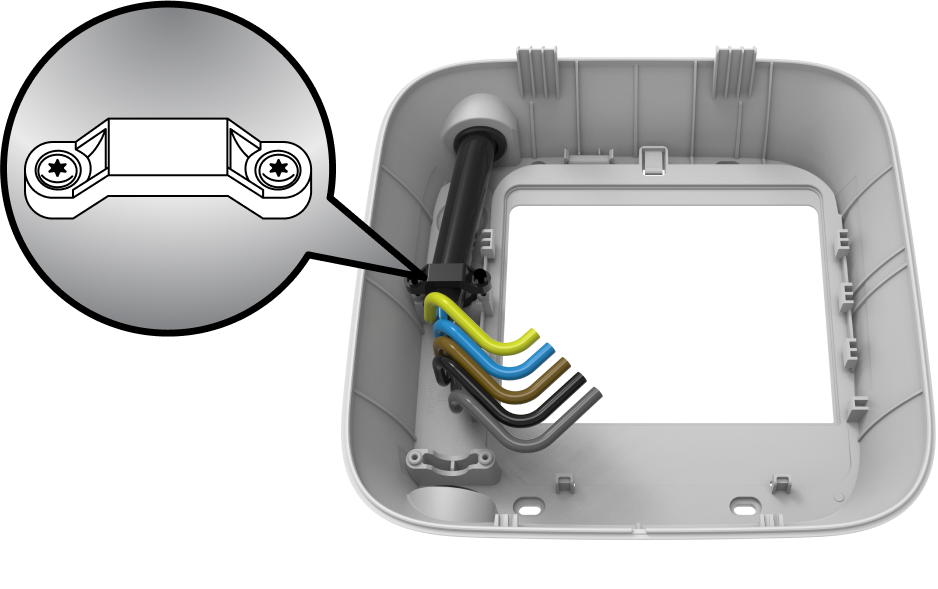

Muligheden for udtag øverst og bagfra:

Brug kabelholderen ovenpå.

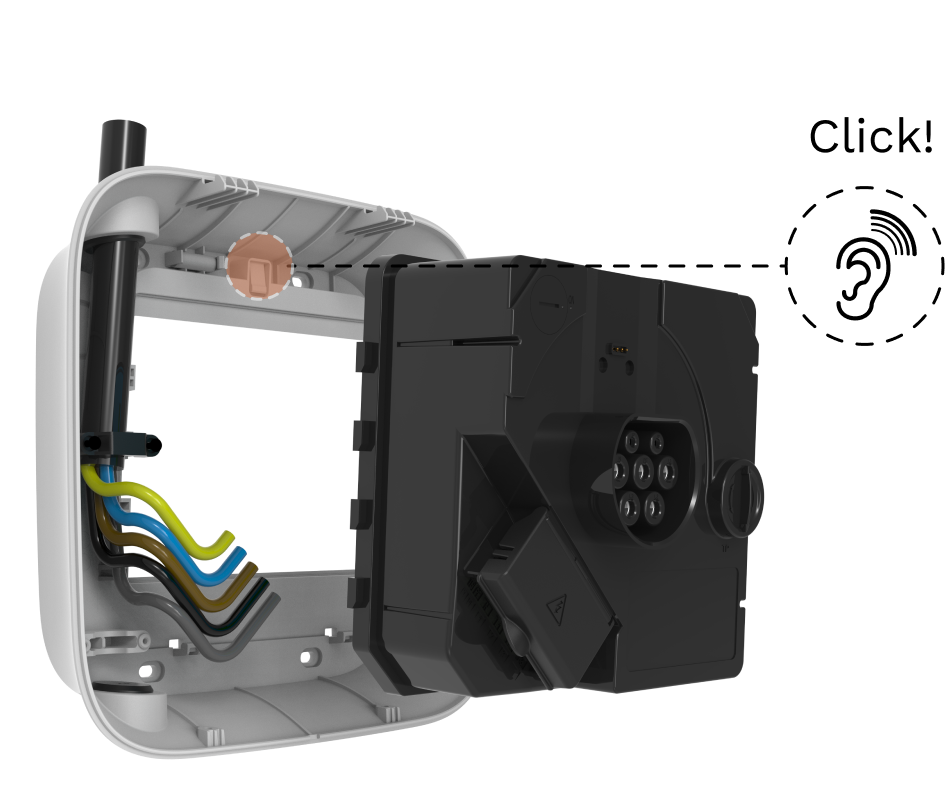

Indsæt det elektroniske modul i bagpladen ved at skubbe det nedad for at låse det på plads.

Vær opmærksom på klikkeren i toppen; når den er korrekt forankret, skal der høres et mærkbart klik.

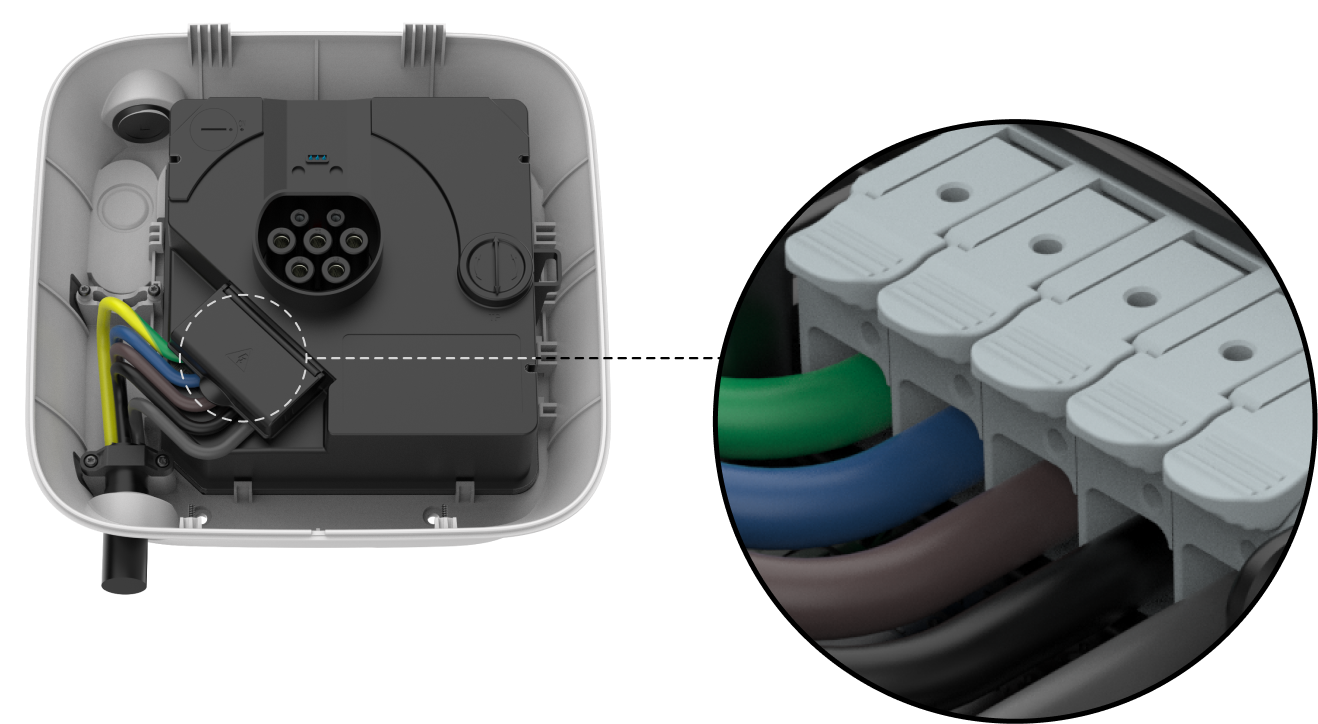

Forbind kablerne ved at åbne det sorte låg over afbryderkontakterne og tilslutte strømkablerne til de rigtige terminaler i henhold til nedenstående diagram.


cables.svg

  • Flere biler på markedet kan blive beskadiget, når de oplader med 3 faser på IT/TT 3-faset opladning på IT/TT-net er derfor begrænset gennem softwaren til kun 1 fase ud.

Vi anbefaler, at 3-fasede IT/TT-systemer er tilsluttet som 3-faset for at muliggøre en dynamisk belastning og for at muliggøre mulig fremtidig funktionalitet.


Fastgør kablerne ved at lukke alle håndtag på knivafbryderne og lukke låget på modulet.



Sæt frontpladen på bagpladen, og fastgør frontpladen ved at skrue de to skruer i på bunden af opladeren (0,8 Nm.)

laststep.svg

Fortsæt nu med at oprette Charge i appen. Følg vejledningen i linket her.
